<作品要旨>

 望月さんの高gm管 12GN7Aを起用したレフレックスラジオです。
 以下に当該作品の製作者から提供された作品説明等を掲げます。

<作品説明> 作品番号 18b

1.作品名:12GN7AレフレックスラジオNo.2
2.製作者:望月辰巳・JH2CLV
3.方式名:レフレックス方式(RF1+DET+AF1)
4.仕様:供給電源/AC100V 真空管名/12GN7A
5.回路構成:回路図参照
6.操作要領:操作要素/電源入切・・・同調ダイヤル・ANTトリマ/電源+利得調整
  操作要領/
@アンテナ&アース端子(RCAジャック)に接地型アンテナ(含むアース)、或いは平衡型アンテナを接続する。
A電源プラグをAC100Vへ接続する。
B「電源+ボリューム」ツマミ(左回し切り)を右へ回し電源を投入。電源投入で赤色のパイロットランプが点灯する。ボリュームを中央辺りまで上げる。
Cヒートアップまで20秒程度待機する。
Dヒートアップすると何らかの信号が受かるので、「同調ダイヤル」を回し放送局を選択する。トラッキングがずれる場合は「ANTトリマ」を回して最大音量に調整する。
E音声信号はOPT出力(スピーカーと並列)をRCAジャックに出している。
F電源を切る場合は「電源+ボリューム」ツマミを左へ回し切る。

*初期状態
 ・ ダイアル位置・・・882KHz(JOPK/NHK静岡第一)
 ・ ツマミ位置・・・電源OFF位置(左回し一杯)。

7.その他 (製作者特記)
・最後に設計された映像増幅管と言われるHi-gm五極管12GN7Aを使ったレフレックスラジオ。
・12GN7Aのgmは、有名な12BY7Aの12000モーの3倍36000モーを誇る(12BY7Aと差し替え可能)。
・入出力が結合し易いレフレックスラジオで、安定にRF増幅とAF増幅をHi-gm管1本に同梱。
・分離度を上げるため、グリッド側を複同調、プレート側(検波コイル)を単同調とし、3連VCでトリプルチューンを行う。複同調は当初M結合で試みたが、結合度と共振特性が影響し合いトラッキングが追い込めないため、間際になって単純なC結合に落ち着いた。
・アンテナコイルは#61材トロイダルコアに巻き、検波コイルはTRIOのS-Aへダストコア出し入れ機構を付加。
・半波4倍圧検波回路を採用している。
・国産ボールドライブで減速し同調を採り易くしている。ダイヤル目盛板は自作。
・立てでも横でも棚や机上にレイアウトできるデザインとし、複雑な操作無しで誰でも使える様に工夫。
・16cm径のコーン型スピーカー(手持ちパイオニア製・特性不明)を搭載、十分な音量を得ている。
・本体とスピーカー含めて木箱(19cmx26cmx12cm)に収納している。
・木箱からの取り出しやシャシの確認など保守性を考慮した構造になっている。
・電気的特性も大切だが、入れ物(木箱)も音響的・家具的側面を持っているので周辺との整合性を気遣っている。
・小型ケースへ収めるためにHi-Q大型コイル製作は断念、小型トロイダルコアと市販品の改修で対応している。ここに至るまでQメータを併用し数知れずコイルを巻いた。
・No.1機で設けたAC/DC結合の選択(AGC)スイッチは廃止している(回路図には入れている)。
・No.1機でも使用した鉄パンチ板(先輩Hamの遺品)をフロントパネルに採用した。クリアラッカーの塗装を施しているが、鉄のクロメート処理のイメージも悪くは無い。
・PinダイオードATTによるAGCを目論んだが、諸事情で時間切れとなり次回への課題とした。
・発送まで時間があるので、ギリギリまで改善を試みている。


<写真等>

 当該作品の製作者から提供された写真です。 補助的な説明は事務局によるものです。

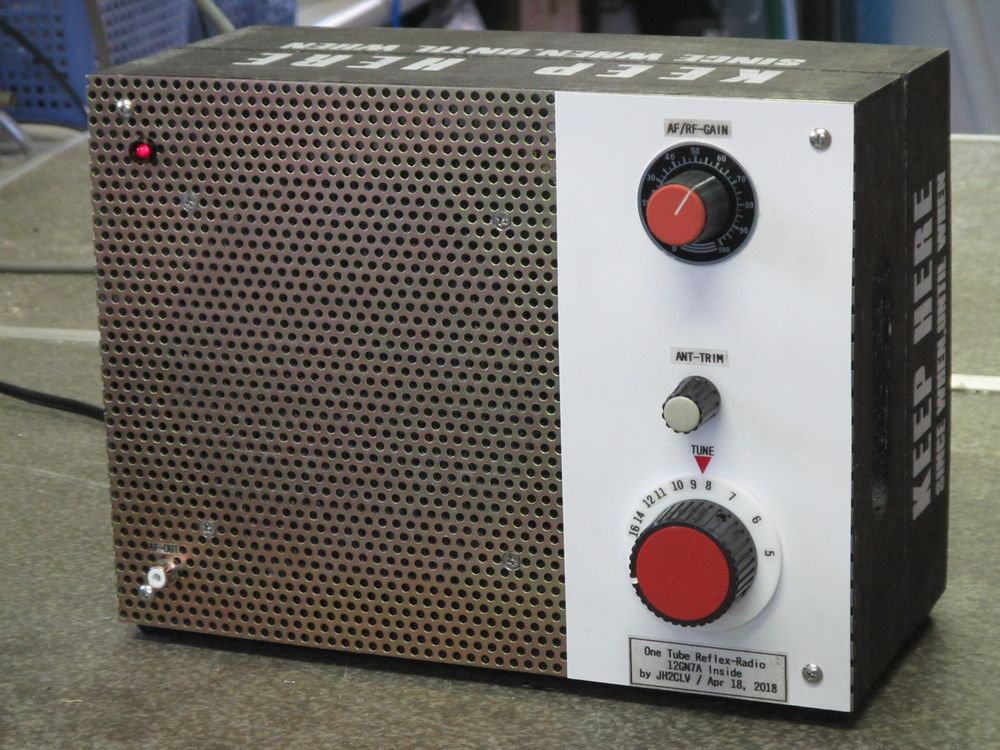

写真1: 全面パンチングメタルの一部に樹脂板 簡単な構造でのデザインセンスが光ります。
作品番号18b 写真1

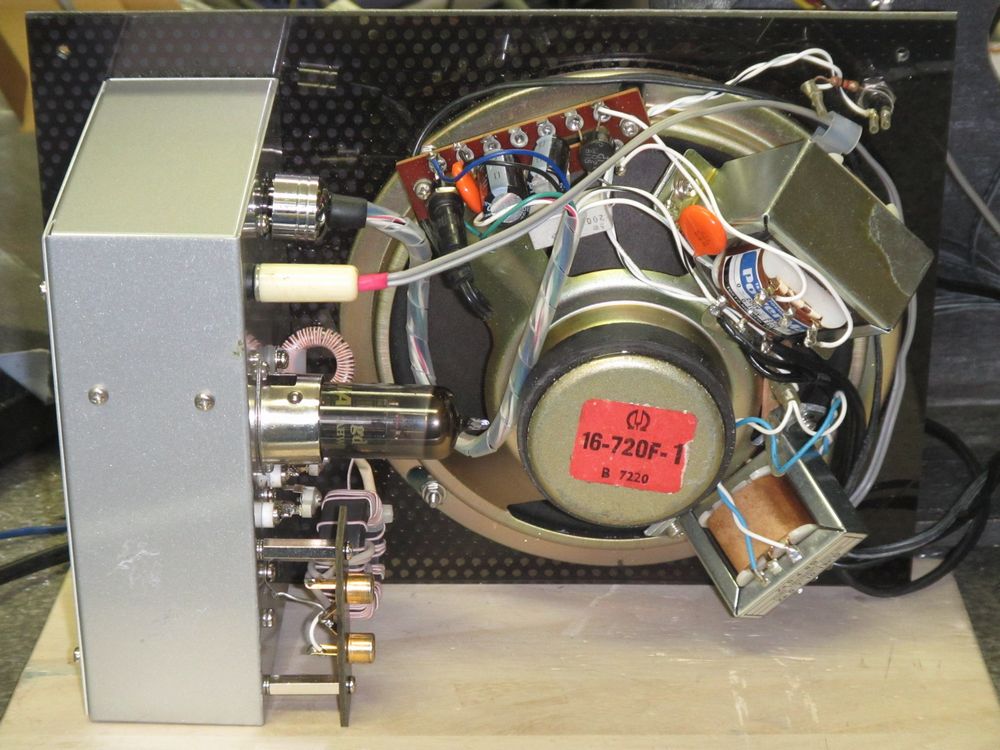

写真2: 電源部までスピーカフレームで保持 おもしろいですね。
作品番号18b 写真2

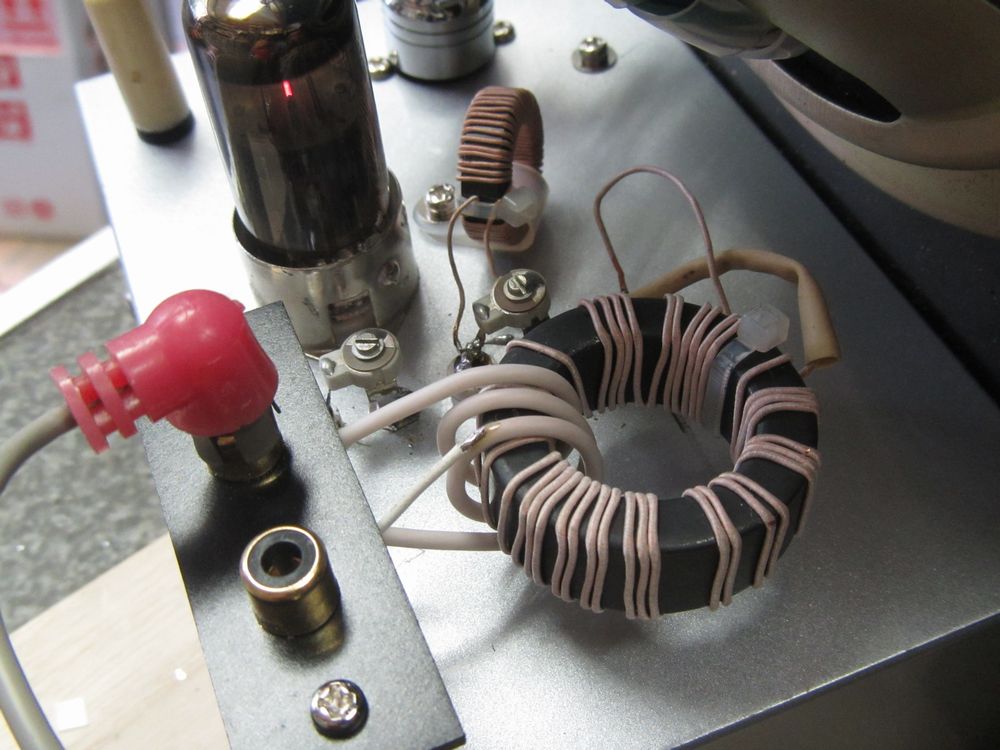

写真3: 2つのアンテナコイルを天地合体したアンテナコイル。
作品番号18b 写真3

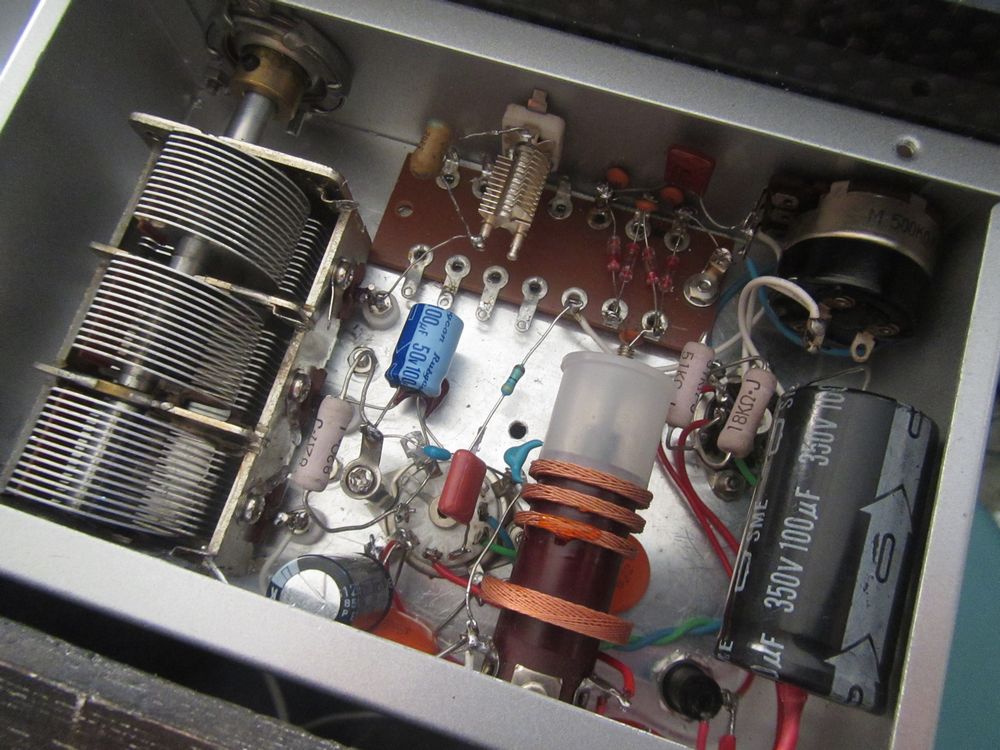

写真4: シャーシ裏は とてもシンプル。

作品番号18b 写真4

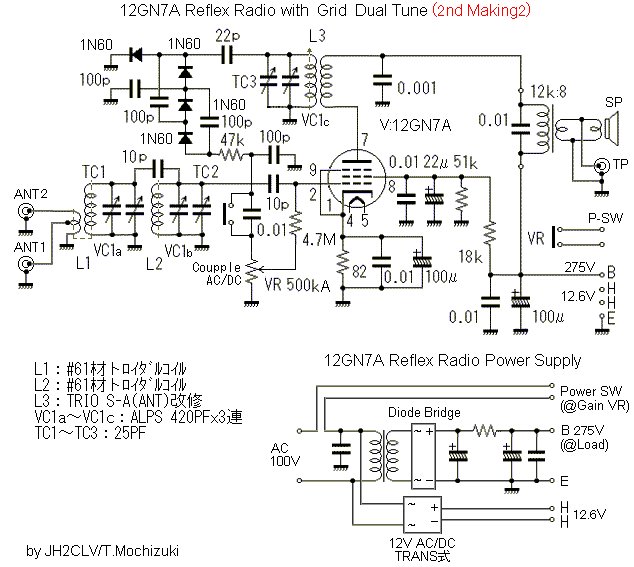

<回路図>

作品番号18b 回路図

<評価等>

A.基本規約への適合

項目 評価属性 結果 補足
 大きさ 定量 満足
 構成 定量 満足
 電源 定量 満足
 回路への制約 定量 満足

B.機能・性能

項目 評価属性 結果 備考
 受信操作性 官能 3A
 受信周波数範囲 定量 満足
 受信感度計測 定量 下表を参照
 音響出力の忠実度 定量 実測結果(クリック)
 外部影響 定量 満足

周波数/RF入力 10uV 100uV 1mV
531KHz 21.8 38.0 dBA 64.0 dBA
T>A H>A N>A T>A H>A N>A T>A H>A N>A
1000KHz 26.2 dBA 42.2 dBA 74.2 dBA
T>A H>A N>A
T>A H>A N>A T>A H>A N>A
1602KHz 22.4 dBA 23.4 dBA 60.7 dBA
T>A H>A N>A T>A H>A N>A T>A H>A N>A

C.独自性・固有性

項目 評価属性 結果 備考
 全体着想 官能 3A 評価コメント(クリック)
 方式官能 2A
 回路 官能 3A
 適用部品 官能 2A
 その他 官能 2A
 意匠デザイン 官能 3A 評価コメント(クリック)
