●ＢＣ-６１１用＋Ｂ乾電池電源の製作              (最新改定 2013-Mar.-17)

  得意の２本１００円の００６Ｐ電池によるＢＣ-６１１用の＋Ｂ電源です。

＜外観姿＞

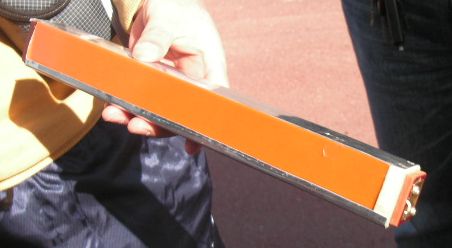

  こんな感じのものです。

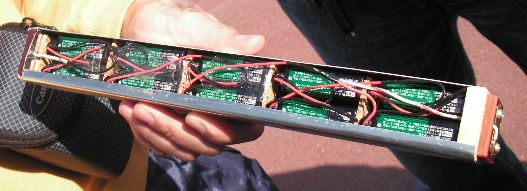

＜構造＞

  ００６Ｐを２本横並べの５段で１０本、９０Ｖを得ます。 写真左側がＢＣ-６１１の上側（天方向）、右が下側（地方向）になるよう電池スペースに挿入します。   アルミ板材を曲げ加工した「胴」と両端の「端板部」と上の写真にある「蓋」からなります。

  端板部は木製（蒲鉾板）の端板に絶縁板と電極板を付けたもので、両端とも同じ構造で極性が異なるだけです。この電極板がＢＣ-６１１本体の電池接触子に当たります。


＜胴の板曲げ＞

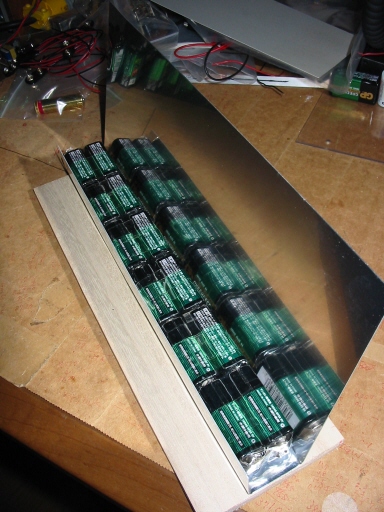

  結構長さのある曲げ加工になりますので、綺麗に行うには曲げ型が必要になりますが、簡単に精度良く済ませるため、００６Ｐ電池をテーピングで一体化し曲げ加工用の型とします。



  電池の廻りにいくらかの寸法余裕（カタカタせずかつ電池の挿抜がし易いクリアランス）を与えるため、角部にセロハンテープを何重にも貼り重ねるか、厚みが稼げる絶縁ビニールテープを全長にわたり２層ほど貼り付けると良い感じの仕上がり寸法になります。
  この現物型による方法は、胴のアルミ板の厚さが０．５ｍｍなら、想像される以上に簡単で精度高い仕上がりが期待できます。

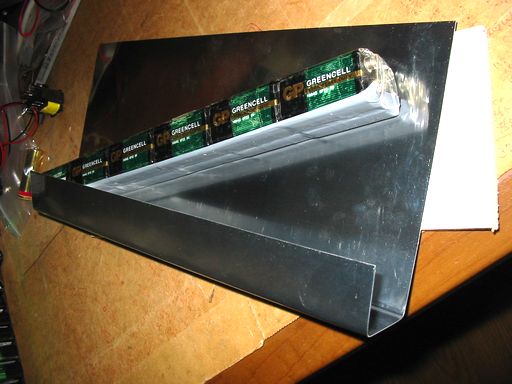

  ３つの角の曲げが終わり「コ」の字断面ができたら余剰なアルミ板材を切る線をケガキき、沿って金切りハサミで切り落とします。切断面はエッジが鋭く残り怪我をしますのでヤスリかサンドペーパーで丸く仕上げます。


＜端板部の構造＞

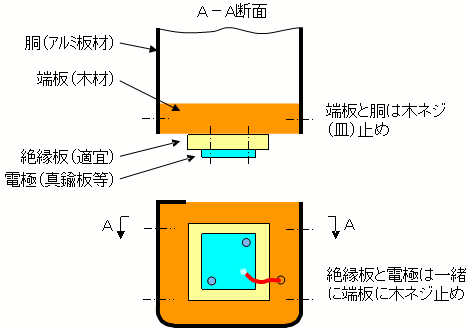

  端板部は、こんな構造にしています。 木製の端板ですから海水でも含水しない限りかぎり電極との間に絶縁板は必要ありませんが、端面から電極面を少し突起させる役目が重要です。 胴に端板を止める木ネジは、頭が皿のものが必要です。突起するとこの電池ケースをＢＣ-６１１に挿入する際にケース内側を傷付けます。


＜Ａ電池の方は＞

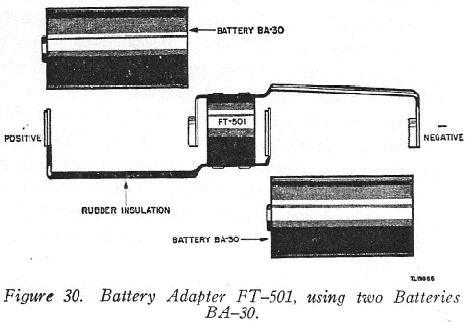

  純正の単一２本並列アダプタ ＦＴ５０１ （八重洲の無線機みたいですね）を使っています。 アルカリ単一を使用されるなら２本並列は必須ではありませんが、変なものを自作するよりＦＴ５０１を起用するのが手早いです。 スプリング力のある材料といい形状といい非常に良く出来ています。何より５０年以上経過しているのに未だ健全な＋極の絶縁ゴムコーティングには脱帽です。


＜実装状態＞

  本＋Ｂ電池アダプタとＡ電池アダプタ ＦＴ-５０１を挿入実装した状態です。 両者とも、ＢＣ-６１１の蓋側に＋極が来る様に挿入します。

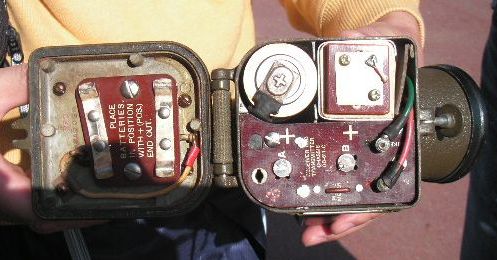

  どなたかに撮影戴いた写真ですが、こっちの方が端板辺りの構造が良く分かります。 ＦＴ-５０１が良い仕事してますので、なかなかの景色になります。 Ｈｉ
