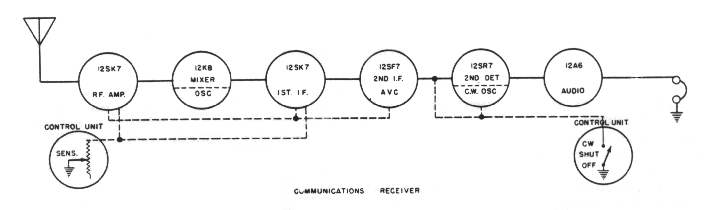

■ ＢＣ-４５５-Ｂ ブロック図

構成はいたって簡単、アンテナ入力はハイインピーダンス、出力は６００Ωオーディオ出力です
コントロールユニット側に、ＲＦゲインコトロールボリウム、ＡＭ／ＣＷ切替が付きます
同調は機械式スピードメータの様に回転ワイヤ駆動で航空機コックピットに装備のコントロールユニットから操作します

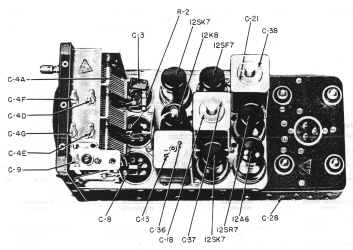

この構成ブロックを最小の大きさに実装設計するとこうなる、と言える程の模範だと思います
