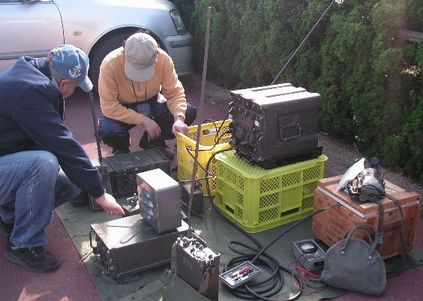

　平成20年11月23日兵庫県加古郡稲美町、加古大池公園にて実施、参加者は６名、訪問者２名でした。天候に恵まれ、ＷＷⅡ時代の、ＢＣ-３７５、ＴＢＸ、ＢＣ-６１１さらに市民バンドＴＲＸ改造機での３８００ｋｃＡＭ動態評価、今風ソリッドステートＶＨＦ軍用機のテスト、ＦＯＸテーリング用発信機の評価などが行われました。

参加の皆様は、宮田（JO4BCI）、古谷（JA3DMO）、宮当（JA3FTU）、渡辺（JA3HWE）遠隔参加、寺西（JH3FJA）、ジープでお越しの下司さん。覗きに来て戴いたのは、住本さん（ｺﾛｯｹを差入れて下さいました）、JL3LGN局（見学戴きました）、更に尼崎の中田さん（JN3ITL）はお空から御声掛け戴きました。

　今後もこの地で行いますので、ふるって御参加をください。
　関連企画の御提案なども御座いましたらこちらに連絡をお願い致します。
　基本は、真空管を用いた軍用無線機の動態評価および技術交流ではありますが、一人では出来ない調整のお相手を得る場に、入手困難部品の情報収集に、何かしら軍用に係わるリストア品・自作品のお披露目の場に、と色々と活用を戴ければ幸いです。遠慮なく参加ください。

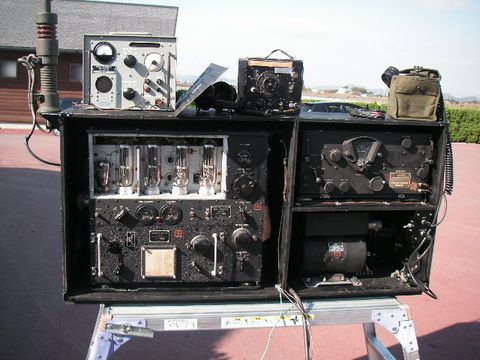

　左ＢＣ-３７５送信機、４本の送信管が圧巻です。右上段ＢＣ-３４８受信機、右下段が２８Ｖダイナモータ電源と右隅に電鍵。ボックス天板の上は、左から右へダミーロード（ＤＡ-４３）、ヘテロダイン周波数計（ＬＭ-２０）、同用ヘッドフォーン、スピーカ、のセット。

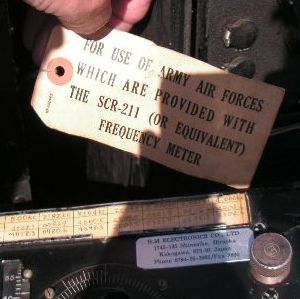

　下の写真は、ＢＣ-３７５に付いたタグとその拡大です。ＳＣＲ-２１１周波数計または等価な周波数計の使用が指示されており、指示通りの機材を用い周波数設定、６５年前の使用情景を忠実に再現しています。

　

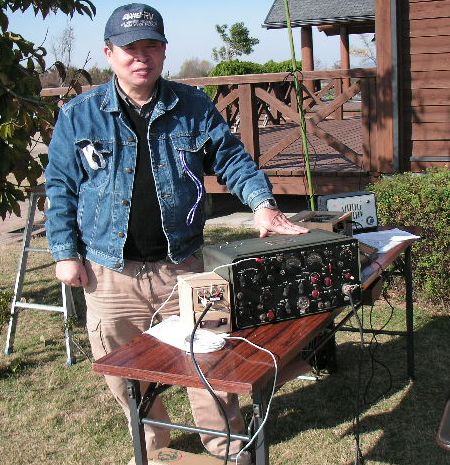

　ＪＡ３ＤＭＯ局は、Ｕ.Ｓ.ＮＡＶＹＴＢＸ-８を３８００Ｋｃで試験され良好に動作しました。
　受信部は４球スーパ＋ＢＦＯに１球の５球構成、左に見える自作電池電源で動作しています。送信部は発振段が３Ａ４、電力増幅が２Ｅ２２、変調は３Ａ４によるサプレッサグリッド変調で、３球構成です。送信系の電源は本来ならハンドクランク発電機によりますが、今試験ではＡＣ１００Ｖによる電源が使用されました。

　
ＪＯ４ＢＣＩ局（左）は、今回も自衛隊放出機材を沢山お持ち戴きました。ほとんどが航空自衛隊関連です。

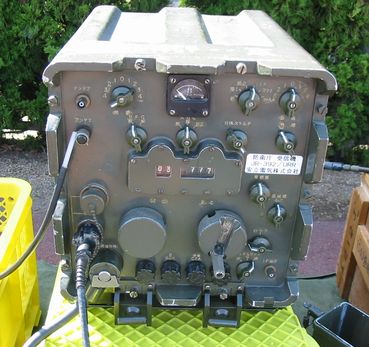

	ＪＲ-３９２／ＵＲＲ　本家Ｒ-３９２より重厚感が増し、チューニングダイアルはスピンノブに、勘合固定構造も変更されています。当日仮のアンテナ接続で初めて外来電波の受信をなされ、周波数目盛りのズレはあるものの鉛蓄電池電源で良好な受信音が響いていました。

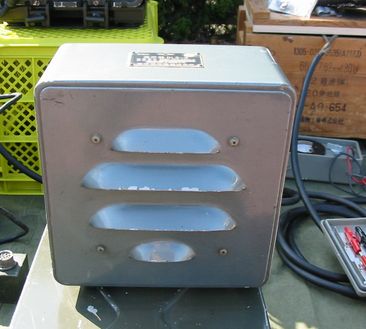

	高声器ＮＬＳ３　ＬＳ３の国産品ではＪＬＳ３がありますが、これはＮＬＳ３です。本家ＬＳ３と塗装色が違っているので一見大きさが違うように見えますが、ほぼ同サイズです。１９７６年東洋通信機（株）製造の銘板が付いています。

　

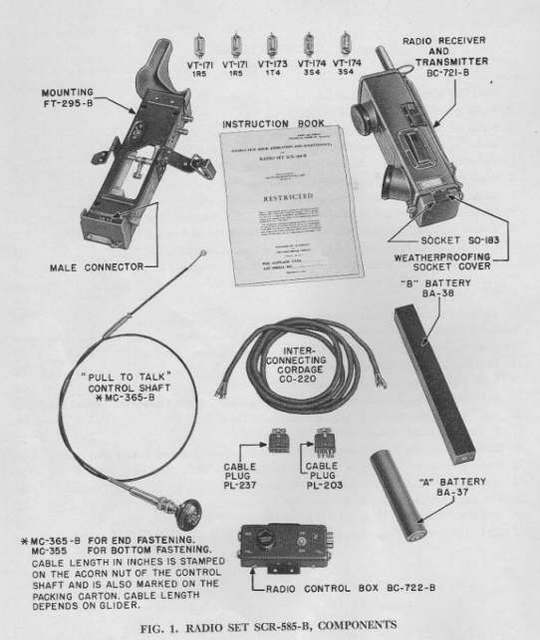

　ＪＨ３ＦＪＡ局は、航空機（グライダー等）で使用のためのＢＣ-６１１改造？のＢＣ-７２１を３８００Ｋｃで動態試験されました。

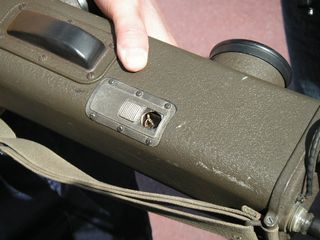

　ハウジング横っ腹のスライドをずらして見える穴は外部アンテナ接続用のもので、この位置に航空機搭載専用アダプターの接触子が位置する構造のようです。ＰＴＴはワイヤ駆動メカで遠隔操作し、ＰＵＬＬＴＯＴＡＬＫになるようです。内部はコリンズ製の機材とお聞きしました。

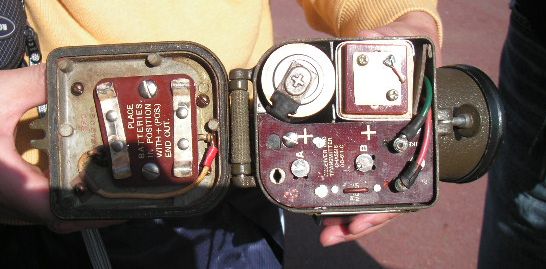

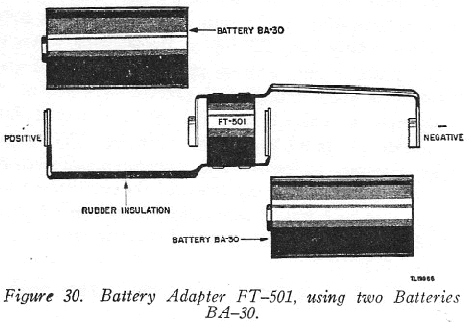

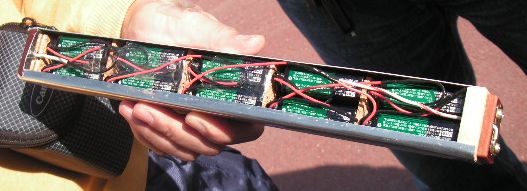

　内部の＋Ｂ電源は電池アダプタを製作されていました。０．５ｍｍアルミ板を００６Ｐを曲げ芯に使い加工されたそうです。＋Ａ電源は純正のＦＴ-５０１を使われています。

　

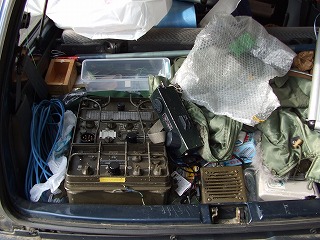

　ＪＡ３ＨＷＥ局は、紀の川市からＧＲＣ-９＋自作１００Ｖ電源、ＵＲＣ-１８７、地上高約４ｍのダイポールアンテナで加古大池との交信にチャレンジ戴きました。加古大池から紀ノ川市に向かってはＡ２で到達するも、紀ノ川市発は加古大池で感なく、片道だけの成立でした。　

　大池の南北の堤間は１Ｋｍの水面上空間があり 短距離の通信実験の環境として、また、数Ｋｍの中距離に何地点もの動態評価に適した地点もありますので、色々なテーマで御集まり下さい。
