２エレデルタループ＋ダイポール導波器位置 最新改定 2022.Oct.25 JH3FJA
Facebookのアンテナ関連グループで話題になった「２エレデルタループアンテナに1つのダイポールを導波器として付加する場合の位置の違いによる指向特性の変化」に関するシミュレーション結果です。

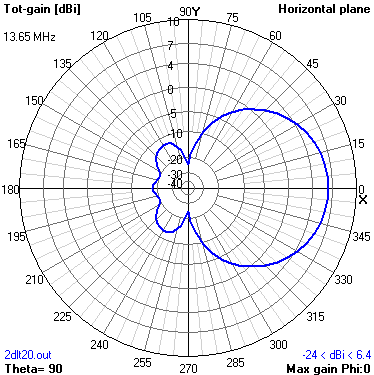

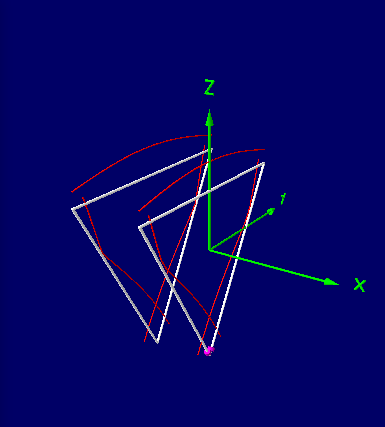

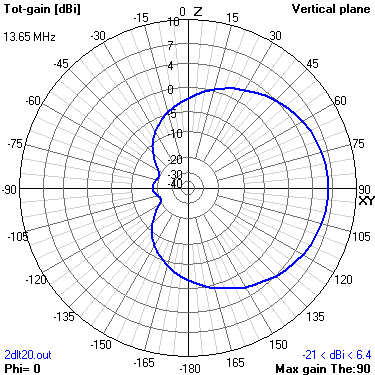

導波器なし （リファレンス）

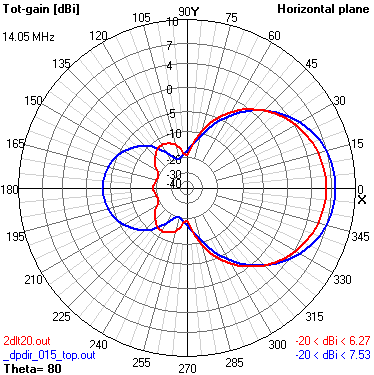

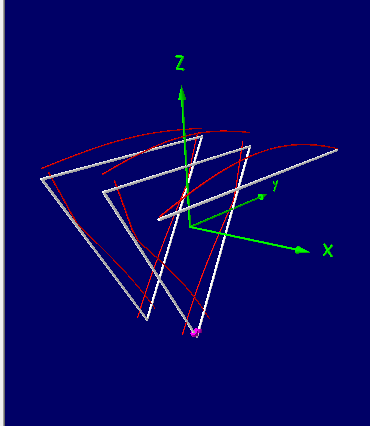

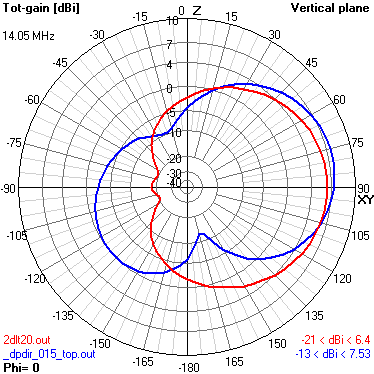

導波器付加 0.15λ離れ／上端高さ位置 （赤が導波器なし）

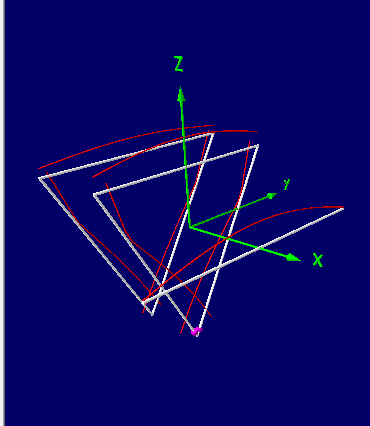

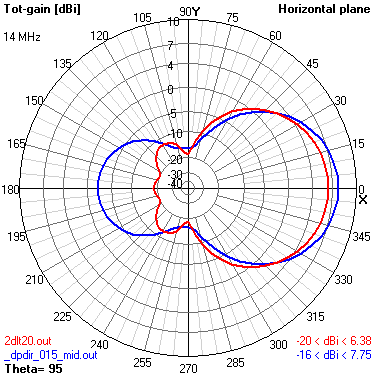

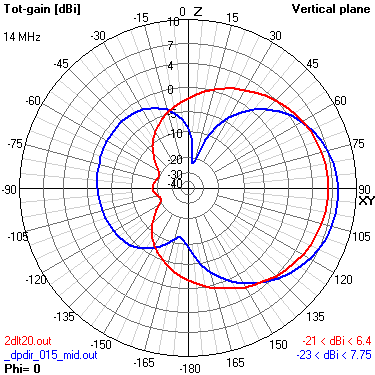

導波器付加 0.15λ離れ／下から2/3高さ位置 （赤が導波器なし）

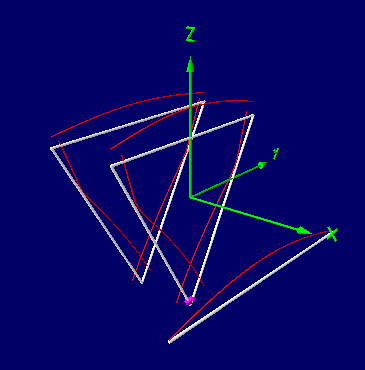

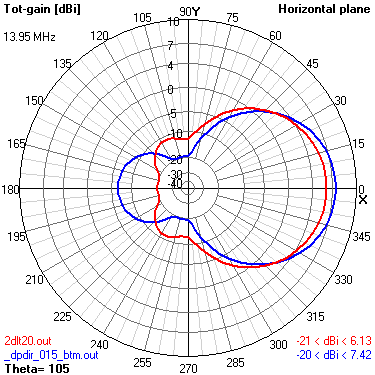

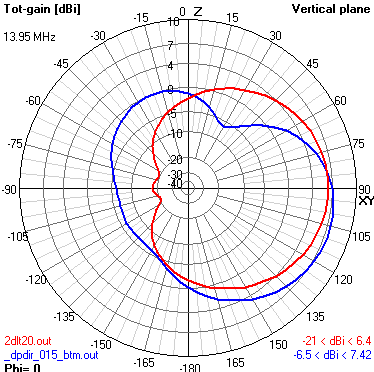

導波器付加 0.15λ離れ／下から1/3高さ位置 （赤が導波器なし）

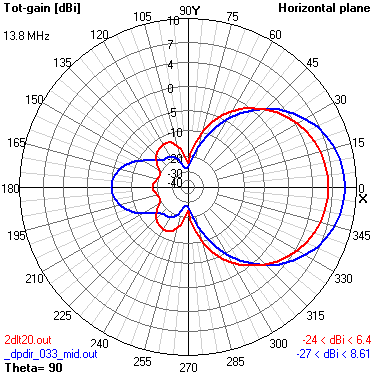

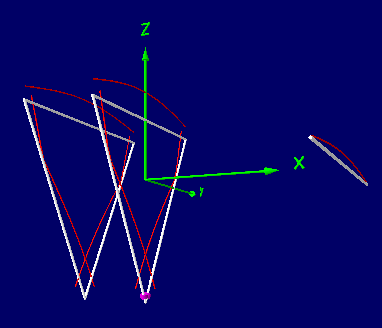

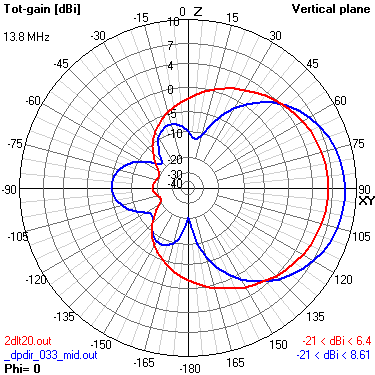

導波器付加 0.33λ離れ／下から2/3高さ位置 （赤が導波器なし）
