● ５／８λ＋５／８λダイポールアンテナのシミュレーション　　　　　　　最新改定　2017.June.22　JH3FJA

　エレメント長　：　約 ２５＋２５ ｍ （リアクタンス補償コイル込み）、微調整長さは各ケース参照
　エレメント材　：　Φ２ｍｍ 銅線　
　リアクタンス補償コイル：　１６．９ μＨ
　大地条件：　導電率 ６ｍＳ／ｍ、誘電率 １４

＜給電点高さ　２０ｍ＞

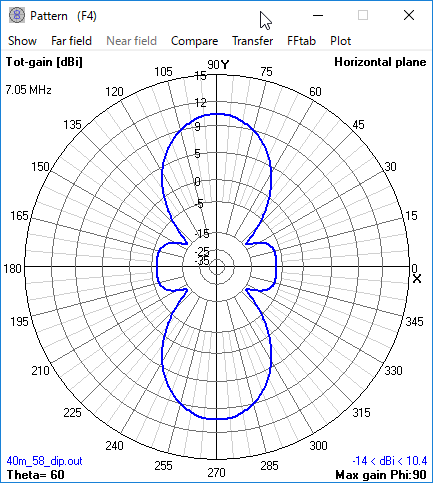

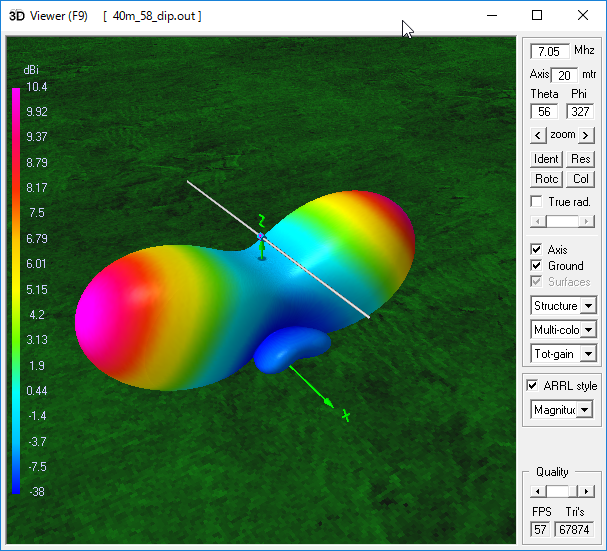

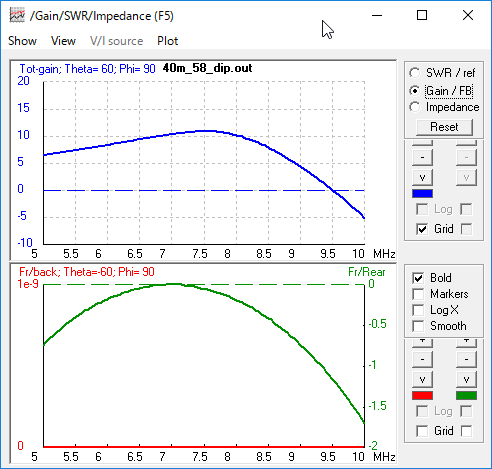

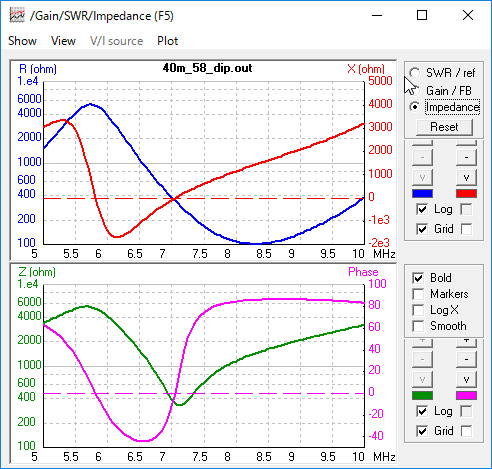

　こんな感じです。 エレメント長は２５．００＋２５．００ｍ。 給電点インピーダンスは ３４８−ｊ０．４８ オーム



＜給電点高さ　１４ｍ＞

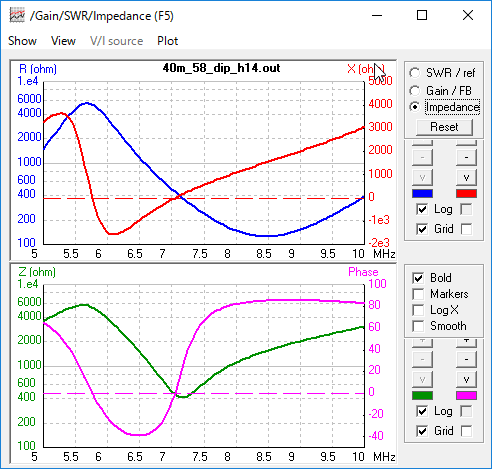

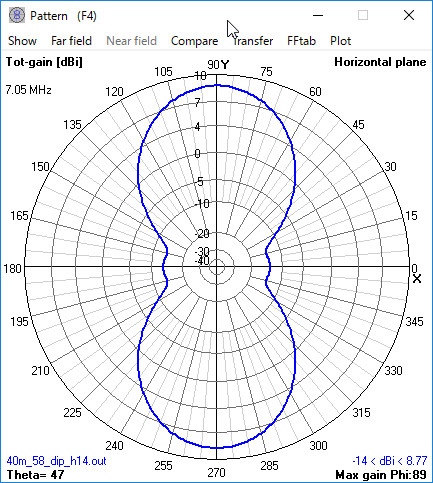

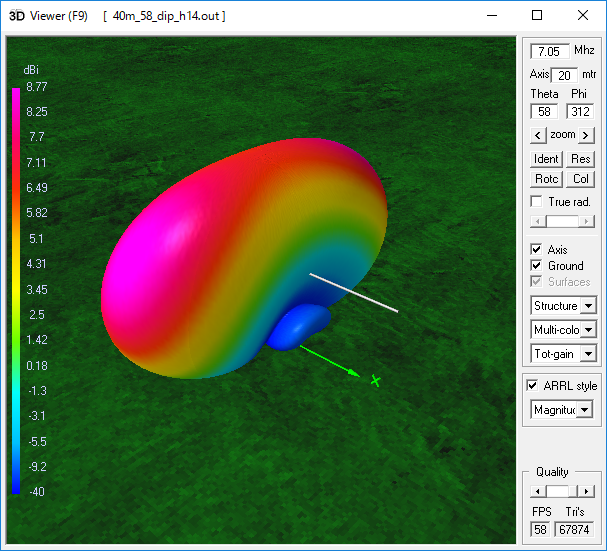

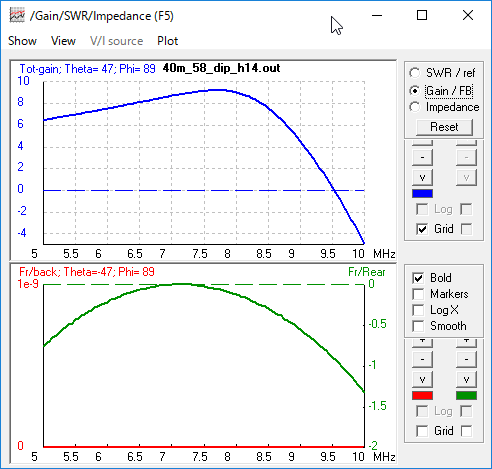

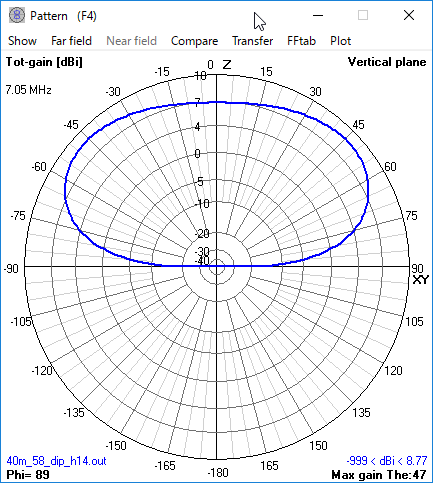

　こんな感じです。 エレメント長は ２４．６８＋２４．６８ｍ。 給電点インピーダンスは ４４８−ｊ０．３６ オーム



＜給電点高さ　８ｍ＞

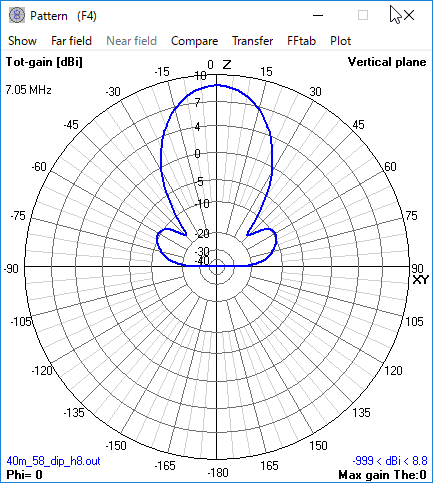

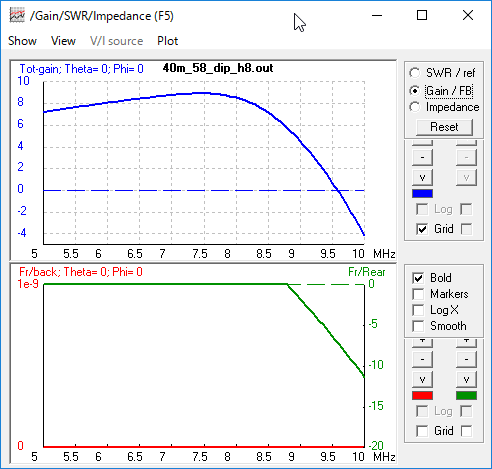

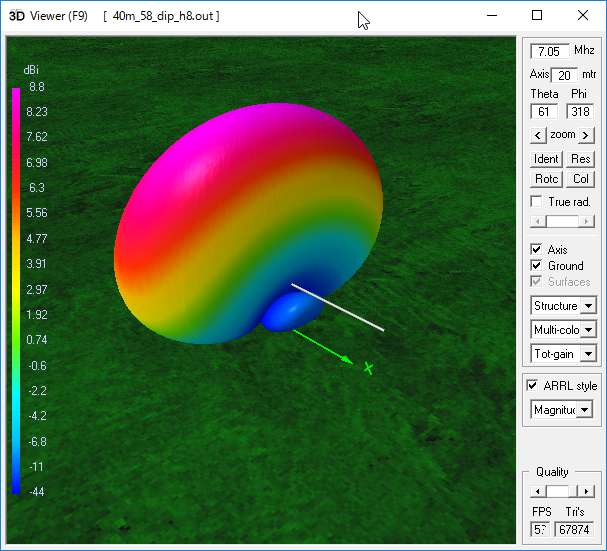

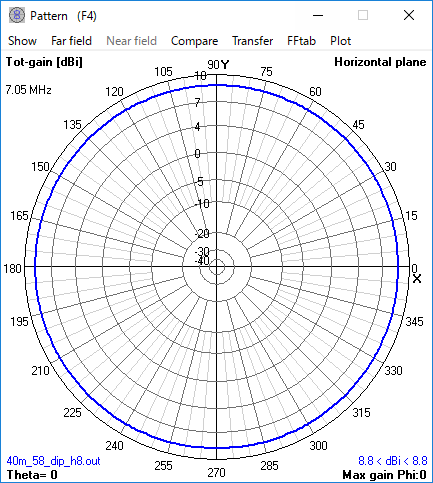

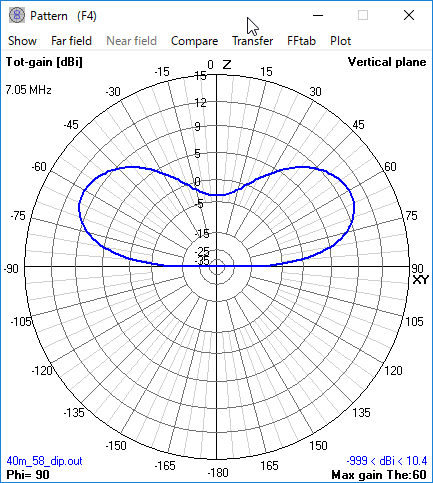

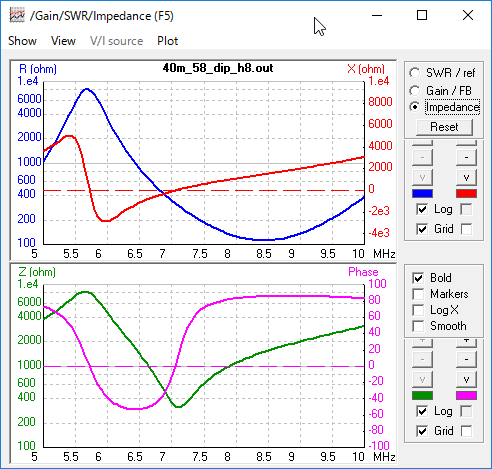

　こんな感じです。　給電点インピーダンスは、３２６−ｊ３．７２ オーム（リアクタンス補償後）
　こんな感じです。 エレメント長は ２４．５６＋２４．５６ｍ。 給電点インピーダンスは ３３０−ｊ０．５７ オーム
