半波長端給電アンテナの検討 リファレンスアンテナの特性　　　　　　　最新改定　2017.Sep.7　JH3FJA

　標記検討において 指向特性の比較リファレンスとして使用した「垂直ダイポール」、「インバーテッドＶ」、「ベントダイポール」の特性（シミュレーション結果）を掲げてあります。

　天端高さ、縦横形状シルエット、線材（Φ２ｍｍ銅線）、大地の電気特性（導電率、誘電率）は検討対象の半波長端給電アンテナとの比較できるよう合わせてあります。

---

＜垂直ダイポール＞

　 ｄ はエレメント下端位置の地面からの高さです。

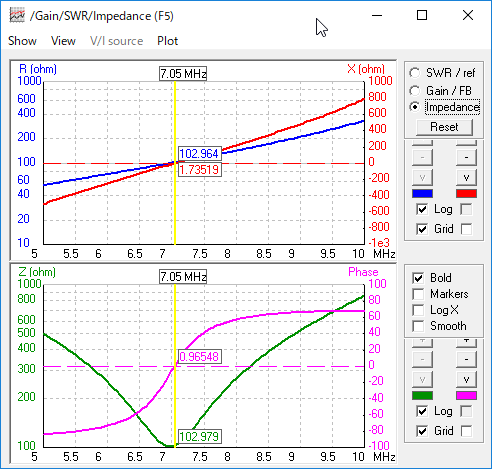

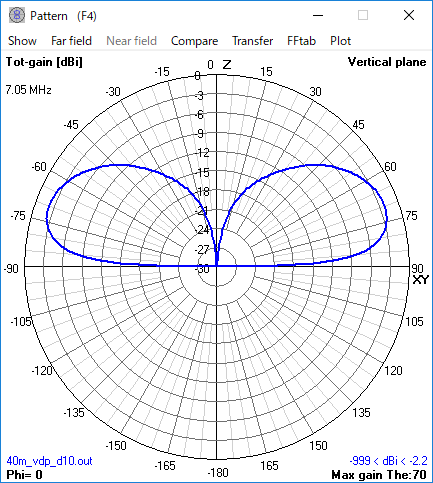

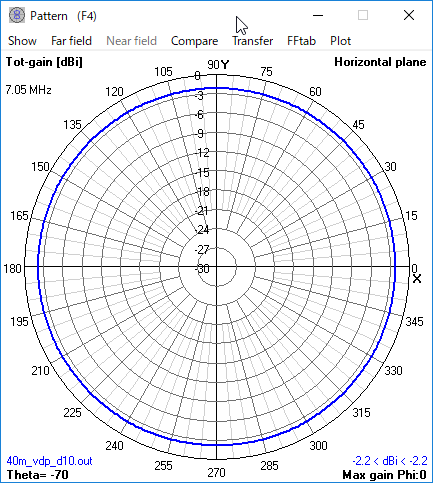

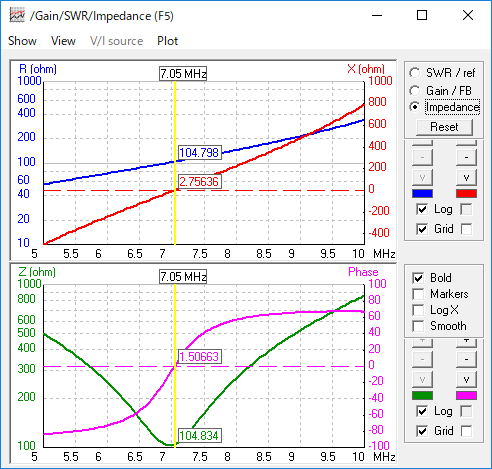

ｄ＝０．１ｍ 全長は２０．６２ｍ

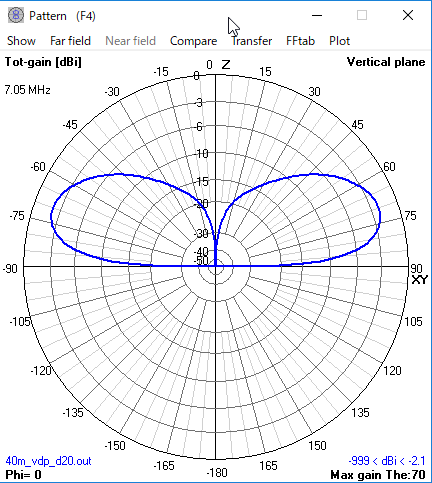

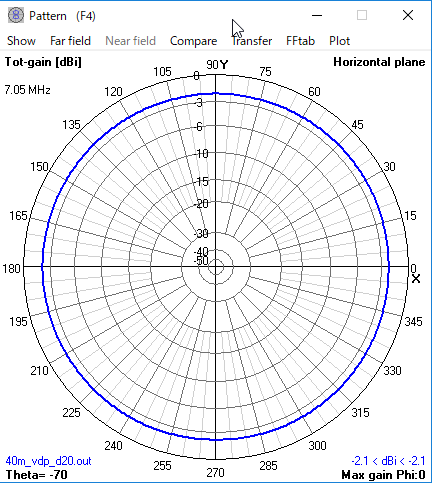

ｄ＝０．２ｍ エレメント全長は２０．６３８ｍ

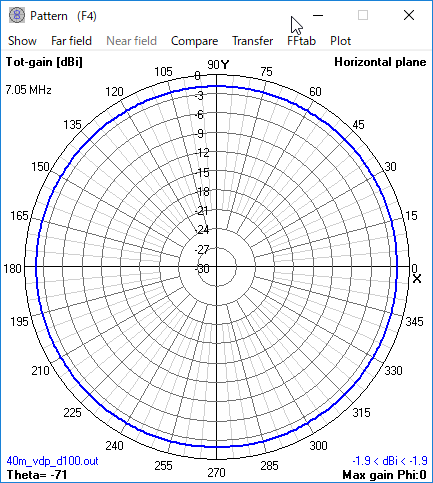

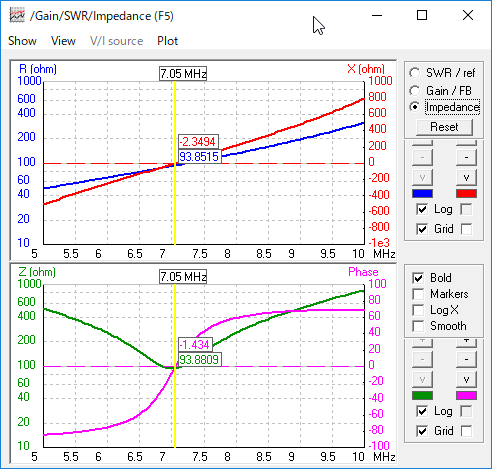

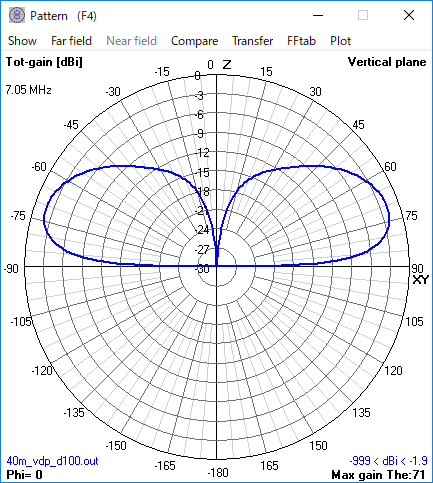

ｄ＝１ｍ エレメント全長は２１．６ｍ

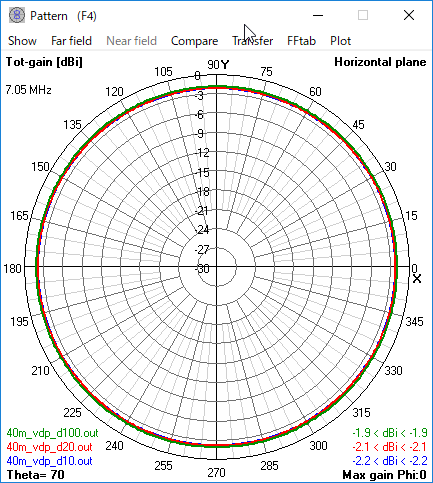

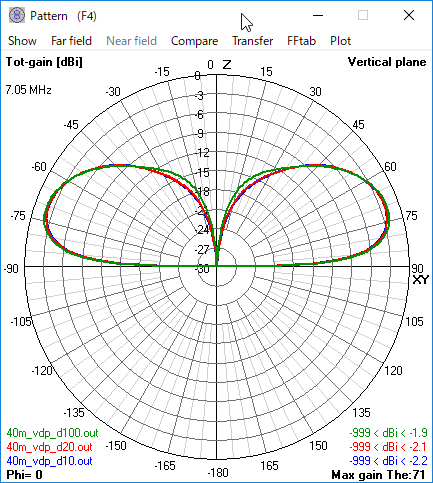

　ｄ ３種類の比較（重ね書き）

---

＜インバーテッドＶ＞

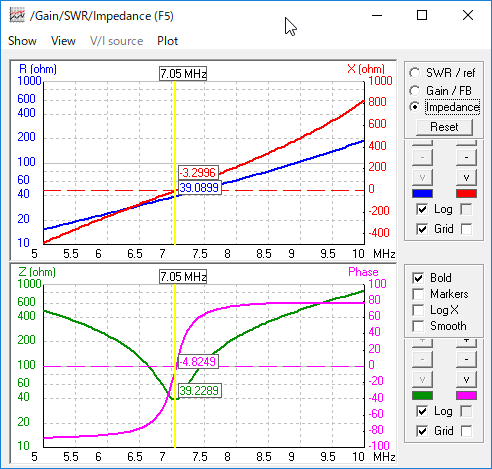

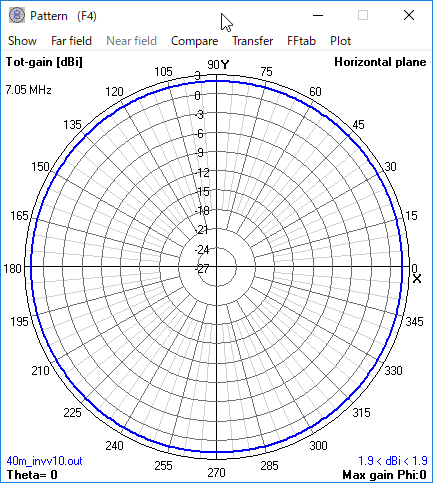

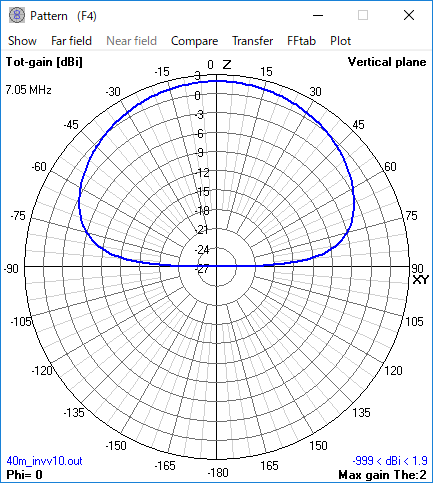

天端高さ１０ｍ 下端高さ１ｍ 全長２１ｍ

---

＜ベントダイポール＞

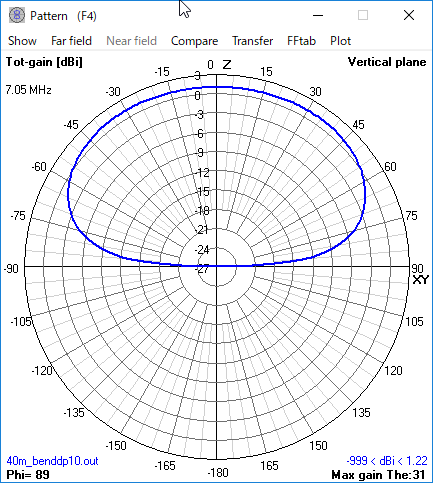

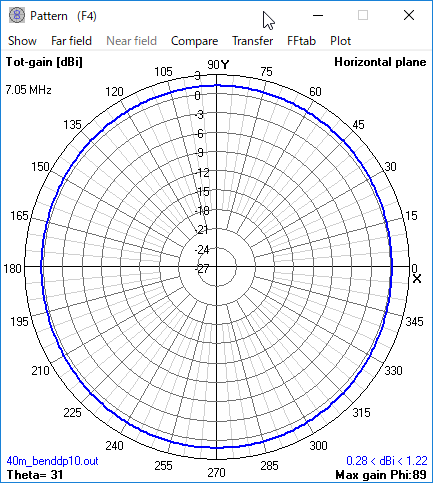

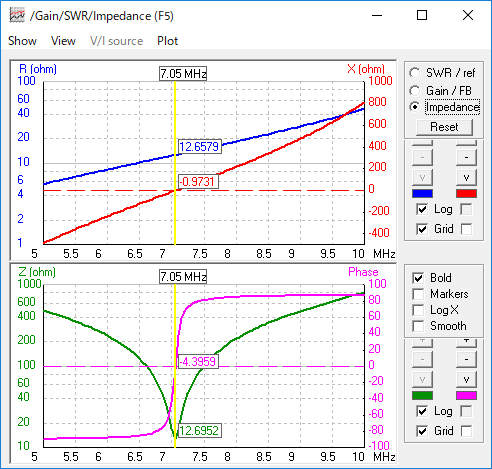

天端高さ１０ｍ 下端高さ１ｍ 全長２１．２ｍ

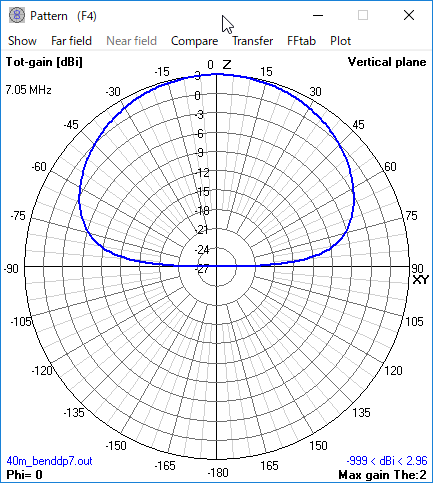

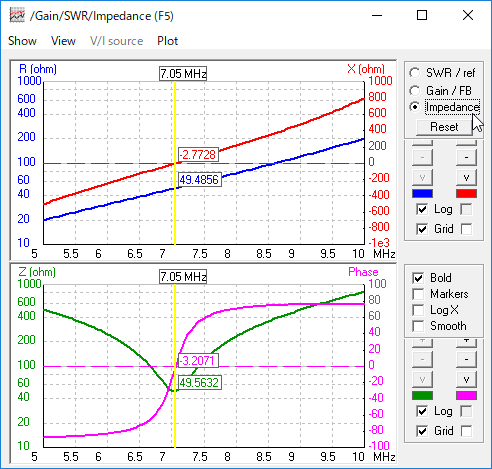

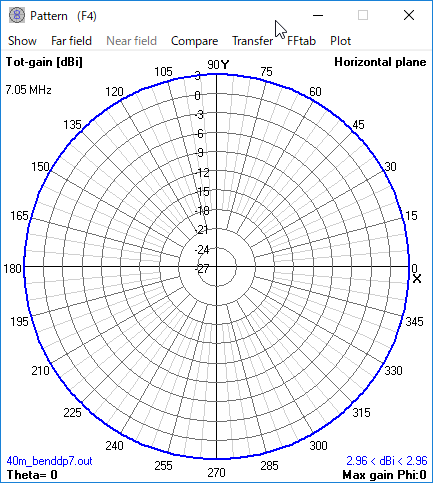

天端高さ７ｍ 下端高さ１ｍ 全長２０．９ｍ

---
