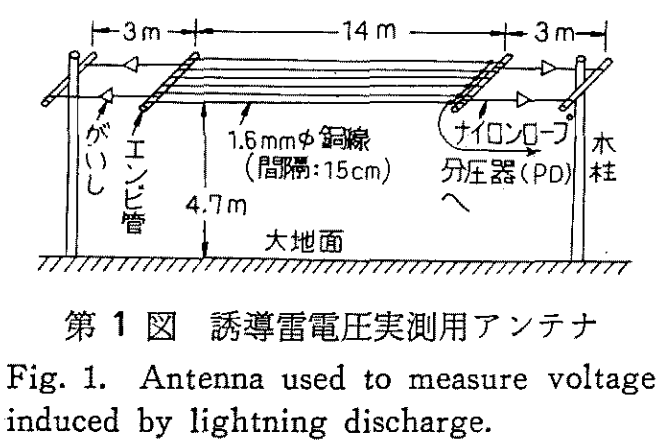

計測用アンテナ

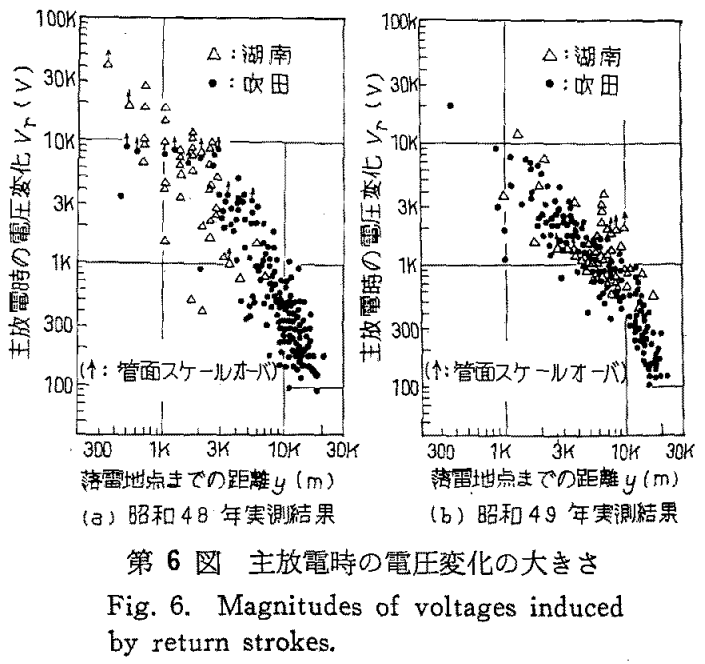

落雷離隔距離対誘起電圧
|
文献１ ： CIGRE形アンテナによる誘導雷電圧の実測結果および検討 アンテナへの雷誘導電圧について非常に実態的で参考になるデータが含まれます。 阪大 吹田学舎（大阪府）と関電 湖南変電所（滋賀県）に専用アンテナを立て長期間採取されたものです。 計測アンテナはCIGREが雷（数）カウンタへの利用を推奨しているCIGRE形アンテナ（一般分類ではＬ型アンテナ）の誘起電圧を分割器・オシロスコープ・画像記録で採取し波形分析されています。 CIGREとはフランス語の Conseil International des Grands Reacute;seaux Eacute;lectriques を略号にしたもので日本語では「国際大電力システム会議」と訳され、すべての人に持続的な電力供給を可能とするため，世界中から90ヵ国以上の電力システムの専門家が参加し，電力技術に関する調査や技術問題を討議しながら知識の共有を促進することを目的として1921年にフランス・パリで設立された民間の非営利団体です。 |
| 代表的なデータ |
|
|
計測用アンテナ 落雷離隔距離対誘起電圧 |
