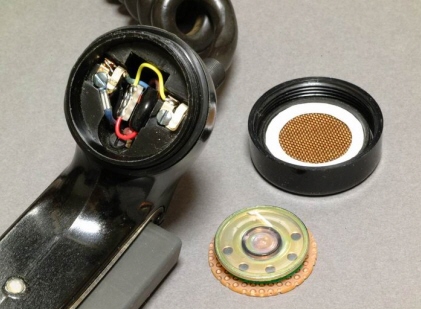

＜構成＞
右下に見えるマイク代わりのスピーカ部分とハンドセットのモールドの窪みに入れたＪＨ３ＦＪＡ局の代替カーボンマイク回路 部分とからなります。

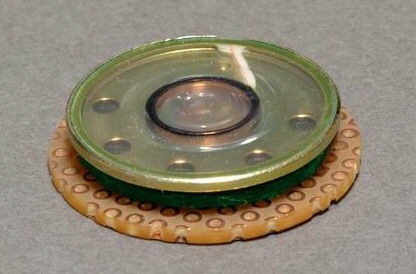

＜マイク部の表側＞
スピーカのコーンが透明樹脂のためフレームが見えています。フレームの背面には緑色のフエルトがあり、周波数特性を改善しています。

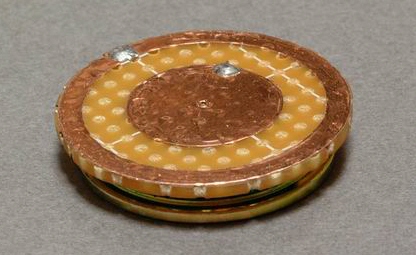

＜マイク部の裏側＞
ユニバーサル基板に、同心円状に銅箔を貼り接触子としています。
| 最新改定 2004.Apr.5 |
| Ｍ-３５／Ｕカーボンエレメント代替品 |
| Ｈ３３ハンドセットの送話器であるＭ-３５／Ｕカーボンマイクエレメントは、なかなか健全なものに出会えないのが現実です。 ここでは最近ジャンクにも登場のドライバとも呼ばれる高音圧の超小型スピーカをダイナミックマイク代わりに使い代替したものです。小型ながら高磁力マグネットの効果でマッチングトランスを使わなくとも良い結果が得られました。 |
|
＜構成＞ 右下に見えるマイク代わりのスピーカ部分とハンドセットのモールドの窪みに入れたＪＨ３ＦＪＡ局の代替カーボンマイク回路 部分とからなります。 ＜マイク部の表側＞ スピーカのコーンが透明樹脂のためフレームが見えています。フレームの背面には緑色のフエルトがあり、周波数特性を改善しています。 ＜マイク部の裏側＞ ユニバーサル基板に、同心円状に銅箔を貼り接触子としています。 |
