最新改定 2005-May-24

管球式高インピーダンスプローブの製作

ＪＨ３ＦＪＡ局より５０オーム系入力の計測器は真空管回路を触るには相性が悪いのでサブミニチュア管を使いカソードホロアタイプのインピーダンス変換回路を作りたい旨のお話がありました。 ＦＥＴによるハイインピーダンスプローブでは、不如意に＋Ｂに触れたり、低い電圧の回路でも真空管リグの電源ＯＮ／ＯＦＦのサージでＦＥＴが飛ぶそうです。またダイオードの双対による保護回路はクリップが起こると周波数スペクトルが無茶苦茶になるので使い難いとのことでした。そこで手持ちのサブミニチュア管を使い製作してみたので紹介します。（ＪＡ１ＥＮＣ）

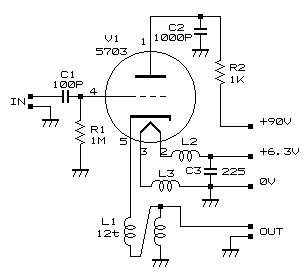

＜回路構成＞    手持ちのサブミニチュア型傍熱３極管である ５７０３を使ったごく一般的なカソードホロワです。カソード負荷を４：１の伝送線路トランスとして５０オーム出力として整合させています。 ヒータ回路のフィルタは傍熱管ではありますが念を入れてあります。 ＋Ｂ電圧は６３Ｖ〜９０Ｖ辺りですが、電圧を上げカソード電流を増やすと出力側の４：１変換器がより整合条件に近くなるようで変換ロスを６．４ｄＢ程度にまで抑えられます。

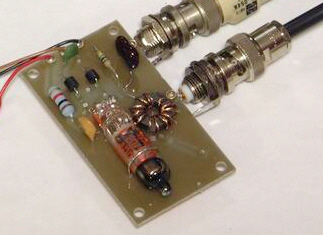

＜姿＞    専用のプリント基板ではありませんが、サブミニチュア管１球分の基本回路をアートワークしたものがありましたでの、これを転用し製作したものです。 トロイダルコアの左が５７０３サブミニチュア管です。５６７８などのように断面が扁平な球ではなく丸断面です。５７０３の左上、２つの黒いビーズがヒータチョーク、その右がグリッド抵抗と入力のＤＣカットコンデンサです。左上の赤色電線が＋Ｂ、茶色が６．３Ｖヒータ、黒がコモンで、電源に繋ぎます。

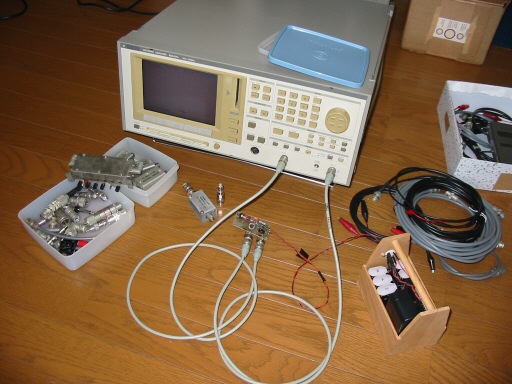

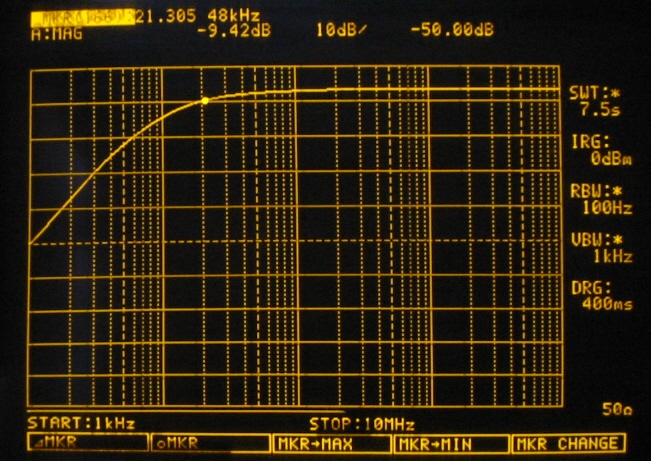

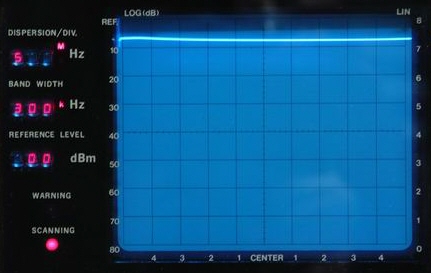

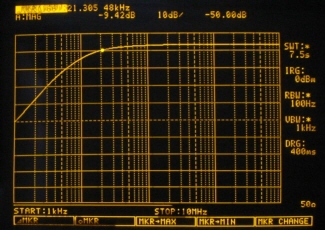

＜特性＞    左記はスペアナ（タケダの太古の機械・ＴＲ4110+TR4111とＴＲ4151全てアナログ）で計測した周波数特性です。周波数スパンは０〜５０ＭＨｚ（１目５ＭＨｚ）、入力レベルは０ｄＢｍ（終端無し）です。＋Ｂ電圧は６３Ｖで変換損失は約８ｄＢあります。    左記はＪＨ３ＦＪＡ局がネットアナライザ（アンリツＭＳ３４０１Ａ）により計測された低域側の特性です。 伝送線路トランスのインダクタンスを充分に大きくとったこと、出力側のＤＣカットコンデンサを設けず直結にしたことで、３ｄＢ下がりが２１．３ＫＨｚとグリッド入力側のＣＲによるハイパス特性のみになるまで伸びています。なお、画面はＸ軸左端が１ＫＨｚ、右端が１０ＭＨｚ、対数軸です。入力レベルは０ｄＢｍ（終端無し）です。＋Ｂ電圧は９０Ｖで変換損失は６．４２ｄＢです。     この画面の大判(193KB)     計測風景

＜ケースに組んでみる＞    試作・計測が一段落しましたのでケースに組んでみました。
