●ＰＲＣ-１０（Ａ）ＩＦ＆ディスクリ テストセットの製作

  ＰＲＣ-１０（Ａ）の再生・調整作業において、ＩＦモジュールの再調整はその本数（段数）が多く受信全体ゲインに占める割合が大きいこと、大半のＩＦモジュールおよびディスクリミネータは経年変化により同調がズレていることから、比較的少ない時間の投入で良い効果が得られる調整作業になります。
  ここでは、これら調整作業を楽しめる様に、ＰＲＣ-１０Ａのマニュアル(TM 11-4065A)のCHAPTER 4_REPAIRS にあるテストシャーシと専用改造モジュールをベースとしたＩＦ＆ディスクリ テストセットの製作例を御紹介します。

●テストセット本体

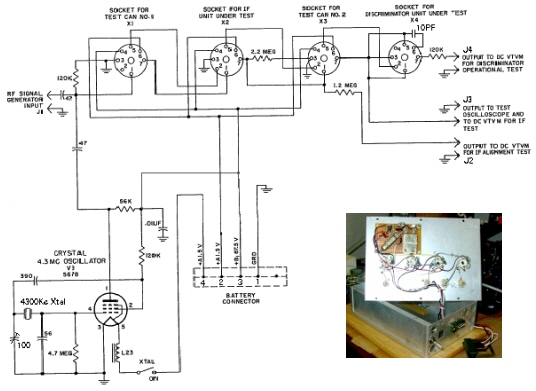

＜本体回路＞

  上図の通りです。 オリジナルの回路 からの変更点は次の通りです。
    (1) ハイポットテスト回路 および パルススイープジェネレータテスト回路を削除した。
    (2) ４．３Ｍｃ水晶発振回路への＋Ｂ電源ラインを繋いだ（オリジナル回路図のミス修正）。
    (3) ソケットＸ３のピン３番をグランドに落とした（オリジナル回路図のミス修正）。
    (4) ディスクリテスト回路をＰＲＣ−１０、１０Ａ両用としオリジナル回路でのミスも修正）。

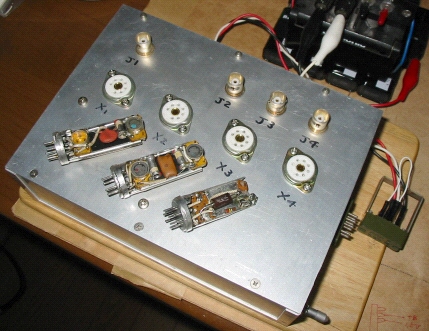

＜本体外観＞

  ジャンク箱を物色し、アンリツの計測器内部のアルミシャーシと裏蓋を使用、電源コネクタもその計測器内部のものです。右下に見えるトグルスイッチが内蔵の４．３Ｍｃ水晶発振器のＯＮ／ＯＦＦスイッチです。

３つ並べたテストＣＡＮについは以下で説明しますが、左からテストＣＡＮ Ｎｏ.１、テストＣＡＮ Ｎｏ.２Ａ、テストＣＡＮ Ｎｏ.２Ｂです。

●テストＣＡＮ

＜テストＣＡＮ Ｎｏ.１＞

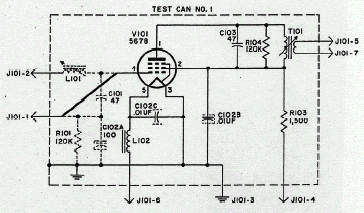

  テストＣＡＮ Ｎｏ.１は、被テストＩＦユニットの入力に対するドライブ段になります。 信号発生器からの４．３ＭＨｚ５０ｍＶの入力を素直に受けるためモジュール内部の入力共振回路（Ｌ１０１、Ｃ１０１）およびグリッドリミッタ回路（Ｒ１０１、Ｃ１０２Ａ）を撤去します。 グリッドバイアスはテストセットシャーシ側の１２０Ｋオームがリミッタ動作なしのバイアス電圧を作り出してくれます。
＜テストＣＡＮ Ｎｏ.２Ａ＞

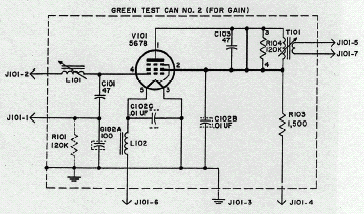

  テストＣＡＮ Ｎｏ.２Ａは、被テストＩＦユニットの出力に対する負荷および検波になります。検波はシャーシ側の２．２ＭオームとＣ１０２Ａの並列とコントロールグリッド・フィラメント間のダイオード特性によるグリッド検波で、検波電流をシャーシ側の２．２Ｍオームの電圧降下として計測する形になります。 出力側タンク回路の短絡には違和感がありますが、Ｒ１０３を負荷抵抗として、Ｔ１０１の１・２次コイル間のストレーキャパシティを経て出力されるものです。
＜テストＣＡＮ Ｎｏ.２Ｂ＞

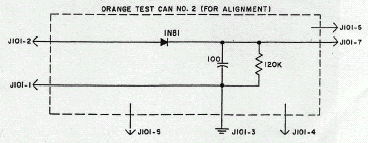

  テストＣＡＮ Ｎｏ.２Ｂは、被テストＩＦユニットのアライメントに用いる出力検波器です。 アライメントの際には、被テストモジュールの出力にとって余計な負荷同調回路は邪魔なので（供試体Ｍ結合で干渉を受け同調点を見誤る）、単純なダイオード検波回路になっています。不良ディスクリからダイオードを収穫しましたが、一般的なゲルマニウムダイオードやショットキーバリアダイオードでＯＫです。ＭＴ管７ピン用のオスプラグを使うと手間が掛からず製作できそうです。

● 本テストセットの使い方サマリ

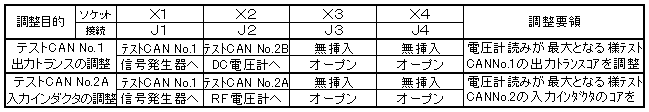

＜テストＣＡＮの調整＞
  これらは毎回は実施する必要はない操作です。

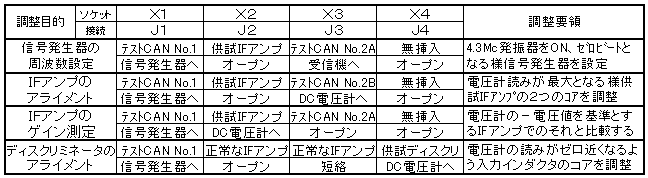

＜実供試体のテスト操作＞

(1)信号発生器の出力はいずれの場合も５０ｍＶとする。
(2)信号発生器の出力周波数が正確に読める場合はゼロビートによる周波数設定は不要。
