＜回路説明＞
ＤＣ／ＤＣコンバータの出力電圧の定電圧化手段として、出力電圧を検出してＤＣ／ＤＣコンバータの１次側をコントロールする方式があります。この機能を持つのがプライマリーレギュレータです。

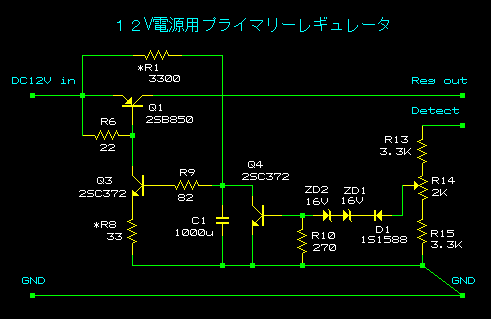

左記の回路は、入力ＤＣ電圧が１２Ｖ、ＤＣ／ＤＣコンバータの出力電圧が７０Ｖ程度（Ｂ１電源）のものに適合します。
*を付した抵抗値を変えると入力ＤＣ電圧が６Ｖに適合します。（回路図はここ）
ＤＣ／ＤＣコンバータの出力電圧をＲ１３、Ｒ１４、Ｒ１５からなる分圧回路で分圧し検出電圧とします。この定数だと、×０.６〜×０.４に分圧されます。×０.６は回路図において摺動子が一番上にある状態、×０.４は同様に一番下にある状態です。この検出電圧と基準電圧を比較し、これらが一致する様にＱ１のコレクタ電流が変化しフィードバック制御が行われます。
基準電圧は、２つのツェナー電圧（ＺＤ１とＺＤ２）とシリコンダイオード（Ｄ１）の順方向電圧降下の和である３２．６Ｖですが、正確にはＱ４のベース、エミッタ間の順方向電圧０.６Ｖが居ますので、これを差し引いた３２Ｖとなります。
以上より、制御動作の中心として調整設定できるＤＣ／ＤＣコンバータの出力電圧を逆算すると、３２／０.６＝５３Ｖ から ３２／０.４＝８０Ｖ となります。
（厳密には、ツェナーに流れる電流があるため、もっと範囲は狭くなりますが目安としてはこうです）
検出電圧と基準電圧の比較結果（大小関係）でＱ４のコレクタ電流が変化します。検出電圧が基準電圧より高ければコレクタ電流は増加し、低ければ減少します。これら変化によりＱ４コレクタの電位が変化、Ｑ３のベース電流の変化となり、同コレクタ電流が変化、最終的なＱ１のコレクタ電流が変化することで制御が成立します。

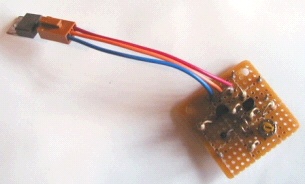

写真は、上記回路図の範囲を組み上げたものです。
茶色の３Ｐコネクタに差し込んだトランジスタがＱ１。Ｑ３、Ｑ４は基板上の黒いやつです。
Ｑ１、２ＳＢ８５０は多くは市場にありませんので、２ＳＢ８６９、２ＳＢ８７０、２ＳＢ８７２などを使ってください。また、Ｑ３、Ｑ４の２ＳＣ３７２は廃品種なので（ジャンク箱には多々あるでしょうが）２ＳＣ１８１５などの後継互換のものを使ってください。
これらを含め半導体類は、ここで通販が可能です。
＜Ｂ２電源電圧用への分圧抵抗の変更＞
上記で説明の通りこの回路では比較電圧３２Ｖが制御の中心点になりますので、検出電圧を作る分圧抵抗を適当に選んでやることで、任意のＤＣ／ＤＣコンバータ出力電圧に適合させることができます。

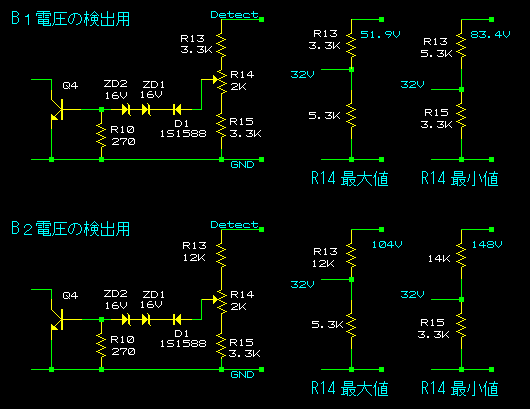

下図は、ＤＣ／ＤＣコンバータ出力電圧をＢ２電源電圧である１３５Ｖに適合する様に、抵抗値を検討したものです。Ｒ１３を１２Ｋオームに変更すると適合が可能です。
これら回路では比較電圧である３２Ｖ以下のＤＣ／ＤＣコンバータ出力電圧に適合することは出来ないので、その際は、ツェナーダイオードを１本短絡させ、比較電圧を１６Ｖに下げてください。
