内部の様子 |
左写真の基板裏側 |
| 最新改定 2003-Dec.-02 |
| ＰＲＣ-１０半導体化ＩＦモジュールの解明 |
| ＪＡ１ＥＮＣ局とＪＨ３ＦＪＡ局がそう違わない時期にヤフーオークションで落札した１山幾らのＣＡＮ型モジュールの中にそれぞれ混じっていたＪＡＭ-４２７-Ｂ／Ｕなる名称のＩＦアンプ（試料１、試料２と呼称）は、ＪＡ１ＥＮＣ局の「何かありそう」との感による解剖によりトランジスタ化された半導体化ＩＦモジュールである事が判明しました。 ここでは解明の詳細と性能計測結果等を（出来るだけ）逐次でレポートしております。 |
| 内部の様子 | 回路の解明 | 消費電流 | 電圧ゲイン | 開発背景 | 旭電機工業 |
| 内部の様子 |
||
| これらはＪＡ１ＥＮＣ局が「試料１」を開缶し内部調査されたものです。 | ||
|
| 内部回路の解明 |

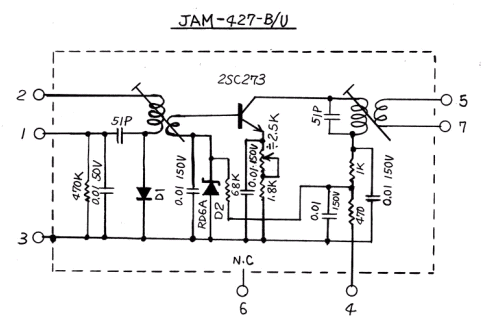

| 半導体化ＩＦモジュールの回路の解明は、ＪＡ１ＥＮＣ局が試料１に対して、また、ＪＡ３ＡＮＦ局が試料２に対し実施され、以下の回路であることが判明し ました。 |
 |
| 従前の真空管によるモジュールの回路図
（単独ウインドウが出ます適当に配置ください）と比較すると、（１）入力段がＭ結合になっていること （２）フィラメント
回路が浮いていること （３）出力段のＱダンプがないこと などが見えてきます。 （１）入力段のＭ結合化は２つの必要性からと推測できます。１つはインピーダンスの整合です。５６７８のグリッド入力インピーダンスに比べ ベース入力のそれは うんと低いですから整合が必要です。もう１つはスケルチのためのマイナス符号が付いたＤＣ電圧、周りくどい言い方ですが検波した電圧が欲しいからです。真空管の グリッドリークバイアスのあの芸当はトランジスタには出来ません。この入力周りの回路は２ＳＣ２７３のベースに低目のインピーダンスでＩＦ信号を渡すのと、スケ ルチ用の検波への２分岐路になっていると見ると分かり易いかも知れません。 （２）フィラメント回路が非接続なのは、不要だからと考えるのが素直です。フィラメント電圧に増幅動作が依存しないと言うことは、Ａ電圧の低下にゲインが落ちないことを意味します。 （３）出力段のＱダンプがないのは、２つの理由が考えられます。１つは、ダンプするほどゲイン余裕が出ず帯域特性はちょっと狭いままで妥協した。２つ目は、トランジスタアンプのため出力コイルの負荷Ｑは低く、それなりの帯域特性になってしまった、です。 なお、真空管５６７８に替わり使用されたトランジスタ２ＳＣ２７３の規格は以下の通りです。 |
| Type | Mfr | NPN PNP | Vmax | Ic MaxAmp | Pmax W | hFE | Ft MHz |
| 2SC273 | NEC | n-p-n | 120 | 0.050 | 0.500 | 50 | 150 |
|
（ 注意 ） 糸鋸などを用いてＪＡＭ-４２７-Ｂ／Ｕの開ＣＡＮをされる場合は、ＭＴソケットのピン番号２番と４番の間、並びに６番と８番（スペース）の間を深く切りますと基板のブラケットまで切断してしまうので深切りに十分注意が必要です。 |
| 消費電流計測 |
||||||||||||
| ＪＡ３ＡＮＦ局が計測されたものです。１ＣＡＮあたり約１ｍＡの増加です。 | ||||||||||||
|
|
（ 注意 ） ＪＡＭ-４２７-Ｂ／ＵはＡ電源を使用しないので、専用電源であるＡＭ−５９８と組み合わせ使用する際は注意が必要です。ＡＭ−５９８内部の定電流制御回路が電流減少分を増加しようとして印加電圧を上げるからです。 |
| 電圧ゲイン特性計測 |
||||||||||||||||
| ＪＡ３ＡＮＦ局が計測されたものです。遜色はありません。 | ||||||||||||||||
|
||||||||||||||||
| ２つの供試体はともに同調回路の離調等の不良があり再調整の後、計測されたものです。原因が経年劣化に依るものがもともとの調整不良に依るものかは不明です。 |
| 開発背景 |
| この半導体化ＩＦアンプモジュールの開発背景は何だったのでしょうか。これまで各局から登場した開発理由（推測・憶測）は以下の通りです。 ａ．Ａ電池の消耗を抑えるための省電力化狙い ｂ．師匠（諸外国）より先んじた何かを某Ａ庁がやってみたかった ｃ．師匠（諸外国）より先んじた何かを旭電機がやってみたかった 更には、このモジュールは いつごろ開発されたのでしょうか。 ＪＡ３ＦＴＵ局流の「２ＳＣ２７３登場時期より後」の線で当ってみると、昭和４０年１０月新版 発行のオーム社 電子工学ポケットブックに編纂のトランジスタ規格表では、最新の石が２ＳＣ２６２であり、当時の新しい石の発表頻度を加味すると、２ＳＣ２７３ は１９４２年頃に登場した石と思われます。 |
| 旭電機工業の消息 |
|
旭電機工業製のＰＲＣ-１０本体への興味の度合いをよそに、この半導体モジュールに接するにつれ会社自身の消息と当時の開発のいきさつを知りたいと思う
のは、エンジニアのＤＮＡでしょう。そこで調査は始まっています。もちろん某Ａ庁の調達部門で調査すれば近道なのですが、まー趣味のこと巷の調査資源から掘り下
げましょう。
|
