● ＢＣ-６１０プラグイン型タンクコイル　　　　最新改定2014.Sept.15　JH3FJA

手持ちのファイナル用のタンクコイル（Ｌ７）を眺めてみました。

＜外観＞

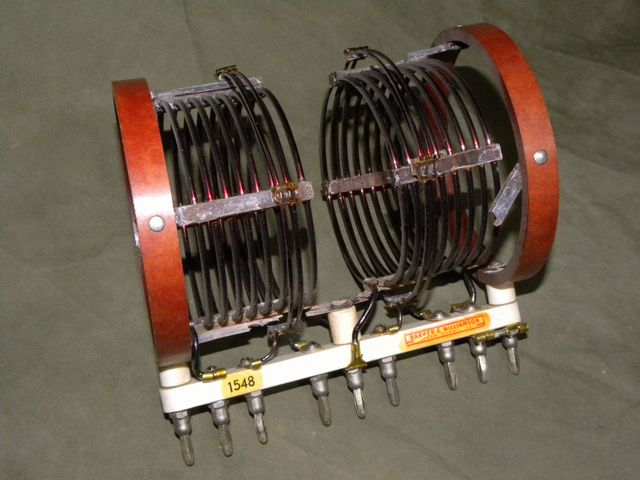

　透明樹脂部分は７０年近い時間の経過で劣化しパリパリで割れていますが他はピカピカです。

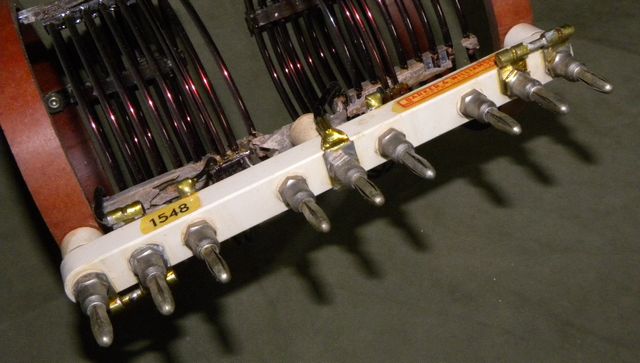

　ステアタイト（白い部分）に埋まった９つのプラグは、左から１〜９番とすると、１,２が一次コイルの片方、８,９が一次コイルのもう片方。５が一次コイルのセンタタップ。３,４が片側の２次コイル、６,７がもう片側の２次コイルとなってます。




　コイルはエナメル被覆線、一次側巻き直径が９５ｍｍ、二次側巻き直径が１１０ｍｍです。

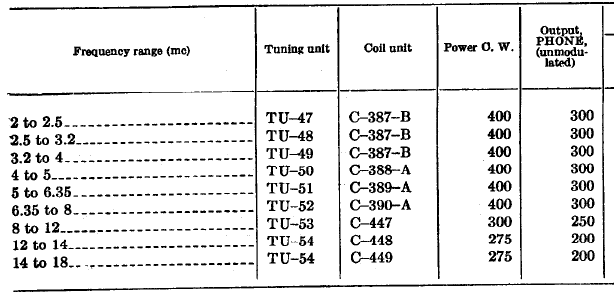

　ＢＣ-６１０の全周波数域をカバーするのはこんなに多くの当該コイルが必要であったようですが、本品は恐らく６．３５〜８Ｍｃ用ではないかと思われます。



　メーカはＢ＆Ｗ、当時（1943年）のＱＳＴの広告にも写っています。





＜周辺回路＞

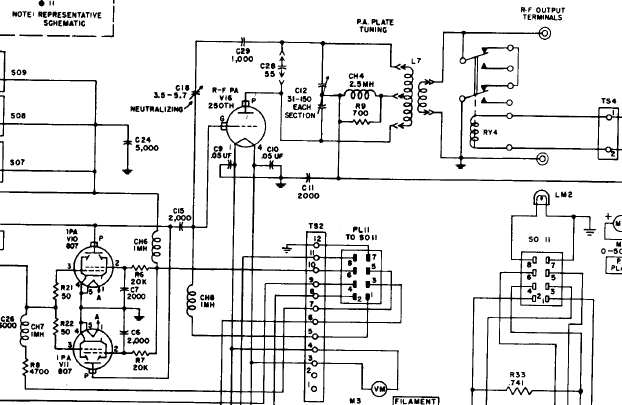

　この回路図のＬ７がこのコイルなのですが、足数が５ピンになっています。ＯＭに色々と話を聞かせていただくと、最初のころは９ピン、後期のモデルでは５ピンではないかと･･･。最初のころのマニュアルの手持ちがなく疑問ですがご存知の方教えてください。

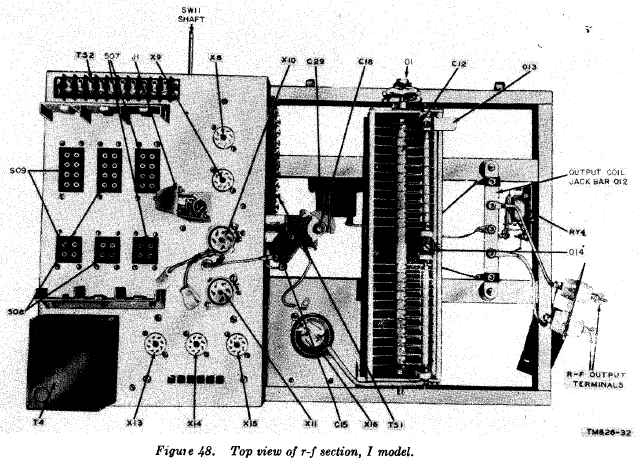

　シャーシ側のコイルマウント部分です。２次コイルによる出力取り出しが一次コイルの中和用側を含めて中央部にあると判断できます。


ＥＮＤ 　ここからは各局が色々と調べて戴いた内容を掲げておきます。 ＜マニュアルでのコイルの姿＞ ＜＞ C-447 Coil for BC-610 WW2 transmitter output inductor. 4.5"L x 4.5" dia; 3 lbs sh. (G3U) Unused,
