５０ＭＨｚハーフスクエアーアンテナの特性シミュレーション　　　　　　最新改定　2017.Feb.15　JH3FJA

　ハーフスクエアーアンテナは１波長ループの半分だけの形態を持ち大地側の鏡像とともに１波長ループを形成するような動作をするアンテナです。 純粋（考案オリジナル）なハーフスクエアーアンテナは １／４波長垂直部の下端から給電する形態であったようですが 接地やカウンタポイズのわずらわしさから逃れるため１／４波長垂直部の上端 角部から給電するのが主流になったようです。 日本ではダイポール（分）に更に１／４波長を２本も垂らせねばならないからか ポピュラーではありませんが海外では古くから関連記事が存在しています。

垂直部 ： １／４波長、逆立ちバーチカルが２本、大地とエレメント下端の間は１／１５波長も開いておればＯＫです。

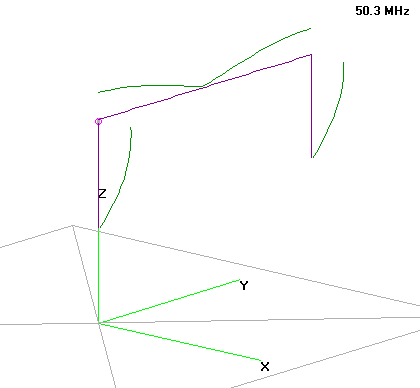

水平部 ： １／２波長、ここはどちらかと言うとフェーズラインとして働きます。給電点から遠い方の逆立ちバーチカルが逆位相でドライブされる格好です。 図の緑線は電流の振幅分布です。
主たる輻射が垂直部なので大地の影響の受け方は垂直接地アンテナと同じような傾向です。

ハーフスクエアーアンテナのスタイル
　基本は左図の垂直部２本の下向き「コ」の字ですが、垂直部３本の２連、４本の３連と従属接続で増やすこともできます。 この時でも同寸法の構成エレメントの追加で根元の給電点インピーダンスはほとんど一定です。

ハーフスクエアーアンテナのスタイル

シミュレーション結果

　アンテナ連構成４種類、地面２種類として 以下が結果です。

１．単連、海水面設置、給電点高さ２ｍ結果
２．単連、海水面設置、給電点高さ３ｍ結果
３．単連、平均的大地設置、給電点高さ２ｍ結果
４．単連、平均的大地設置、給電点高さ３ｍ結果
５．２連、平均的大地設置、給電点高さ２ｍ結果
６．３連、平均的大地設置、給電点高さ２ｍ結果
７．４連、平均的大地設置、給電点高さ２ｍ結果


単連、海水面設置、給電点高さ２ｍ

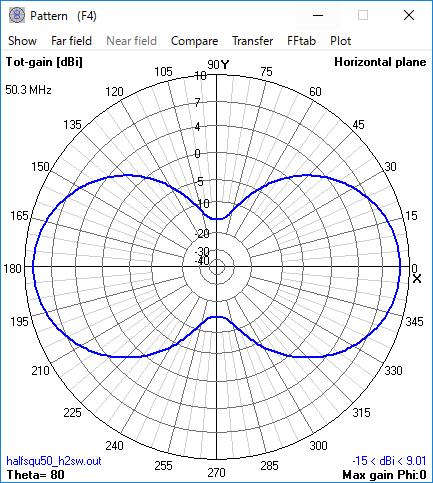

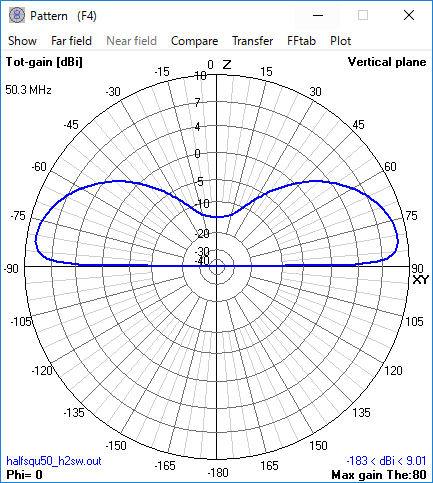

垂直面指向性（海水面） 水平面指向性（海水面）

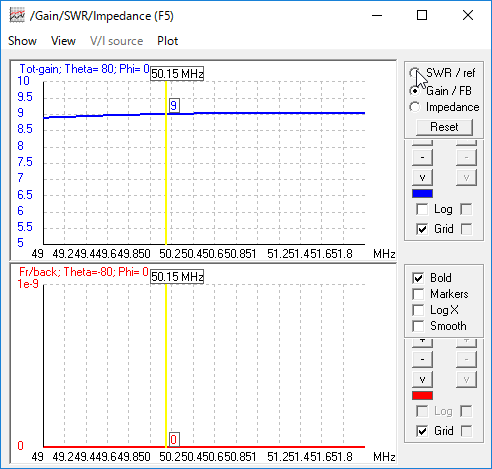

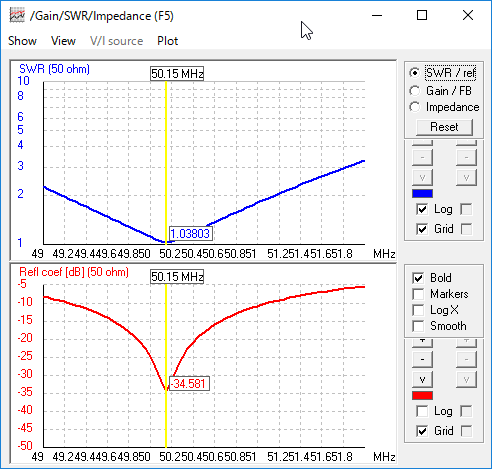

周波数対ＳＷＲ特性（海水面） 周波数対ゲイン特性（海水面）

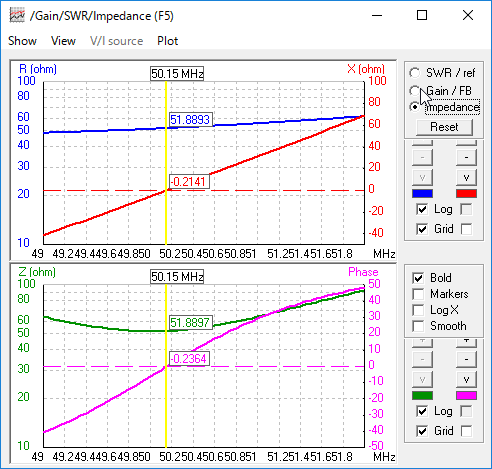

周波数対インピーダンス特性（海水面）

単連、海水面設置、給電点高さ３ｍ

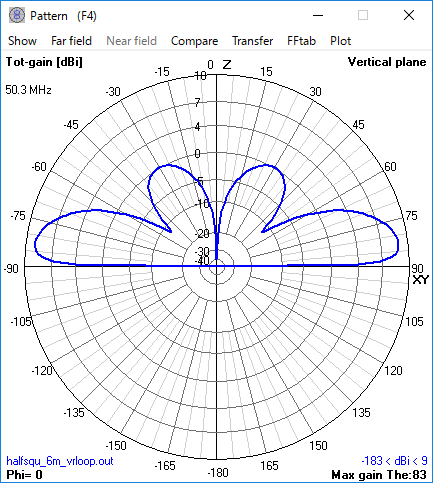

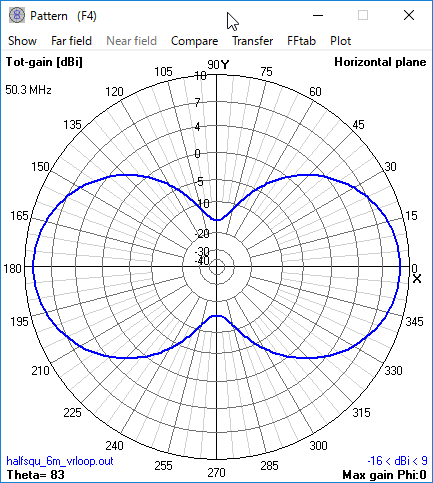

垂直面指向性（海水面） 水平面指向性（海水面）

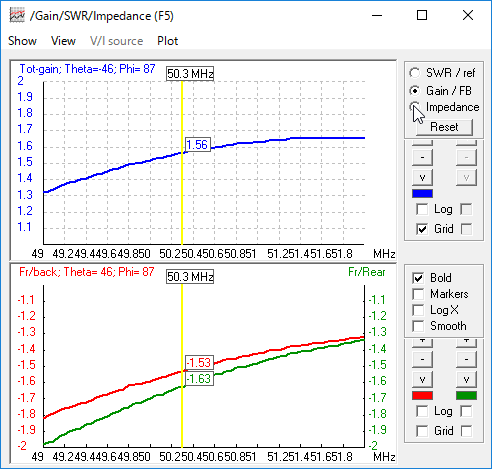

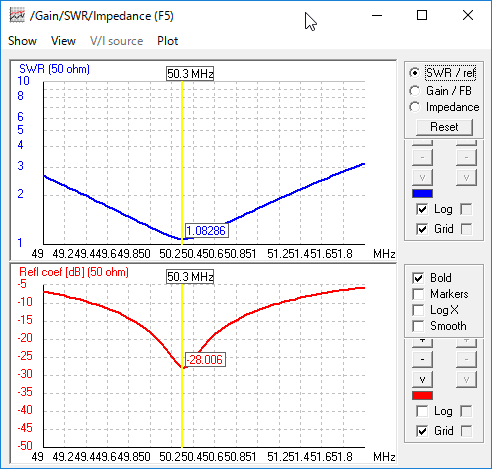

周波数対ＳＷＲ特性（海水面） 周波数対ゲイン特性（海水面）

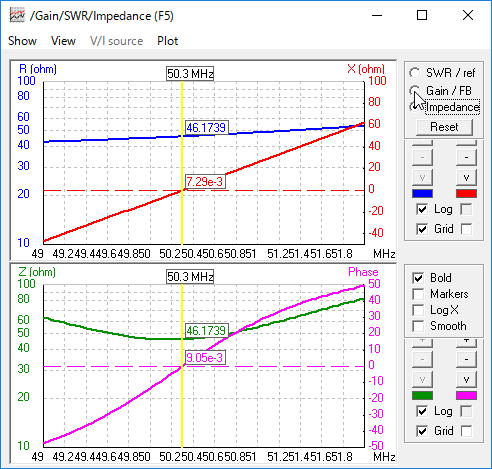

周波数対インピーダンス特性（海水面）

単連、平均的地面設置、給電点高さ２ｍ

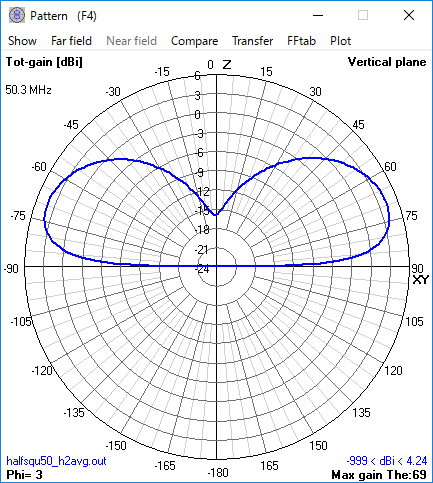

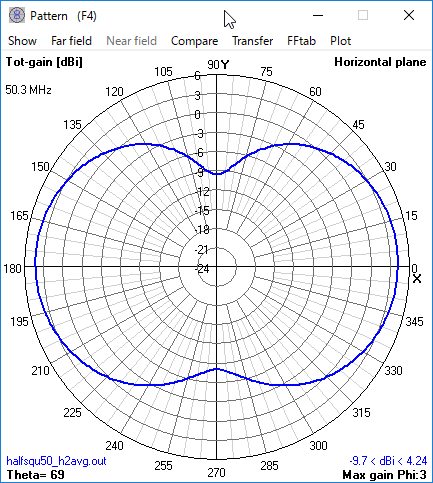

垂直面指向性（平均的地面） 水平面指向性（平均的地面）

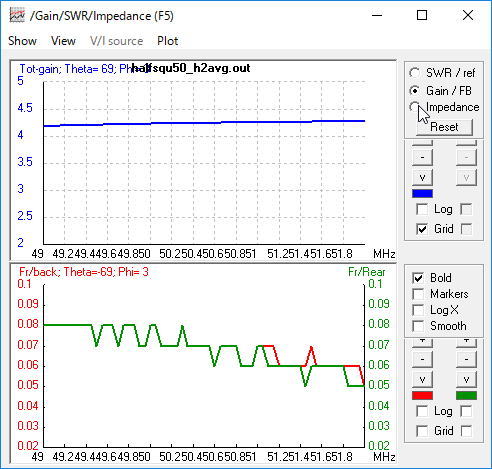

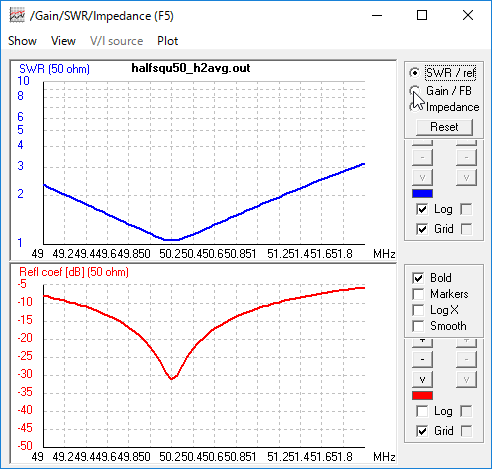

周波数対ＳＷＲ特性（平均的地面） 周波数対ゲイン特性（平均的地面）

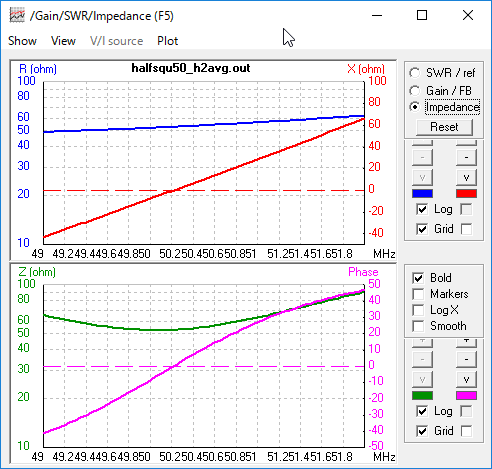

周波数対インピーダンス特性（平均的地面）

単連、平均的地面設置、給電点高さ３ｍ

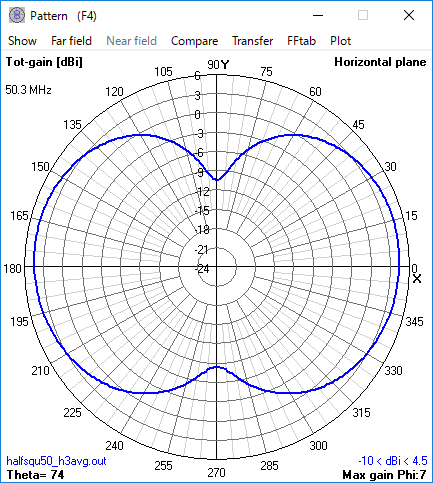

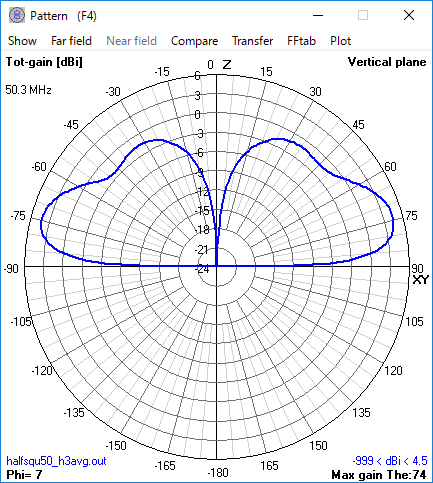

垂直面指向性（平均的地面） 水平面指向性（平均的地面）

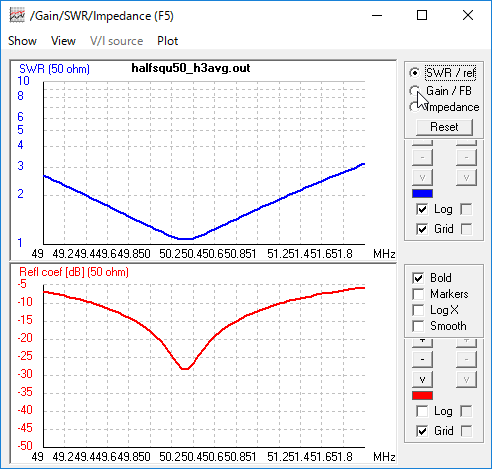

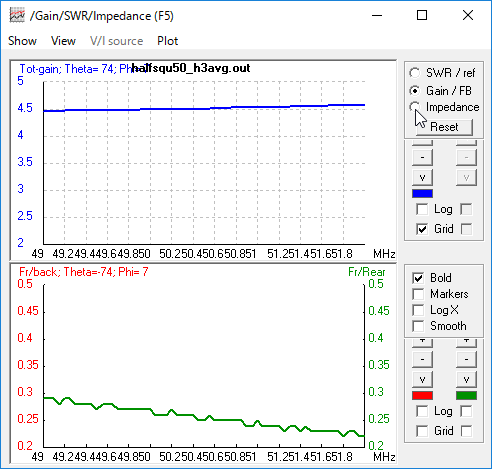

周波数対ＳＷＲ特性（平均的地面） 周波数対ゲイン特性（平均的地面）
周波数対インピーダンス特性（平均的地面）

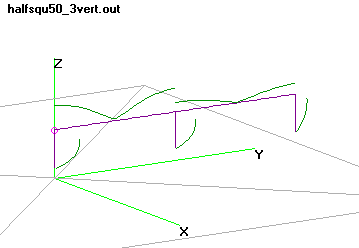

２連 （垂直部３本）、平均的大地設置、給電点高さ２ｍ

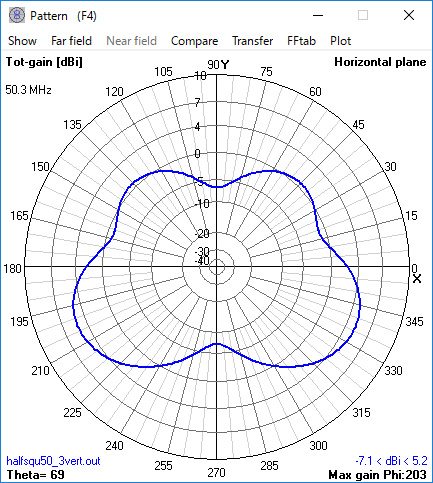

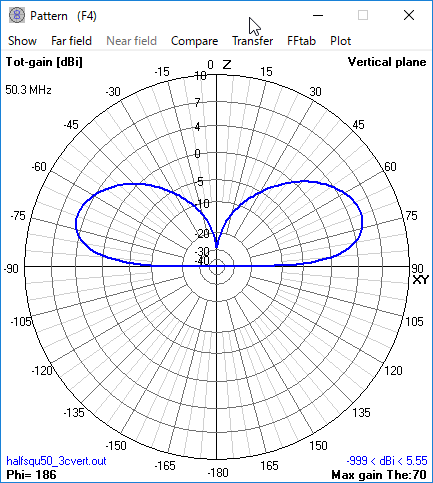

２連垂直面指向性（平均的地面） ２連水平面指向性（平均的地面）

３連 （垂直部４本）、平均的大地設置、給電点高さ２ｍ

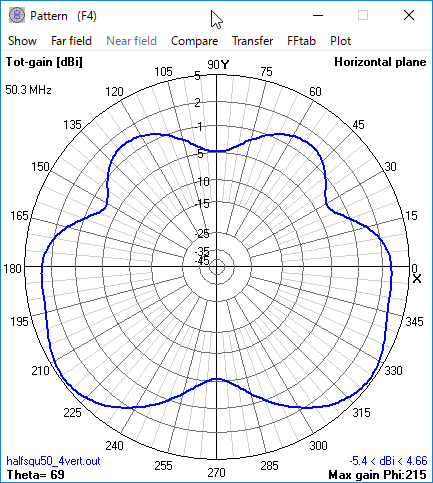

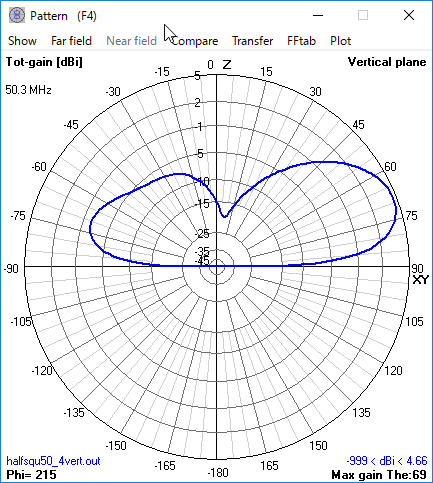

３連垂直面指向性（平均的地面） ３連水平面指向性（平均的地面）

４連 （垂直部５本）、平均的大地設置、給電点高さ２ｍ

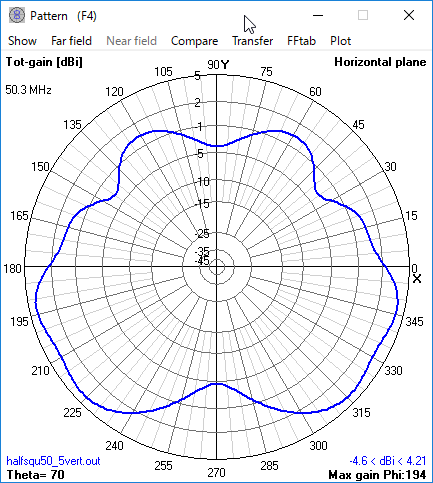

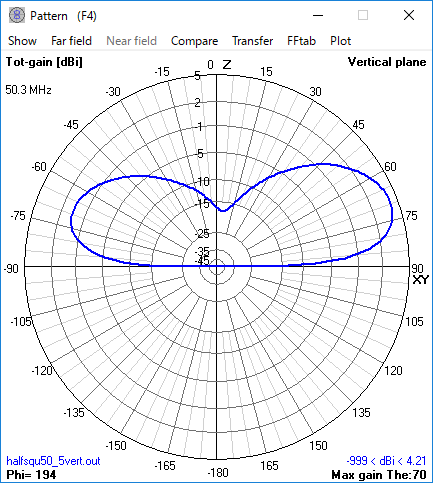

４連垂直面指向性（平均的地面） ４連水平面指向性（平均的地面）


ＥＮＤ
