ＴＹＷ局 長いワイヤアンテナのシミュレーション　　　　　　　最新改定　2019.Mar.19　JH3FJA

　ＪＡ１ＴＹＷ局から、水平部がうんと長いＬ型アンテナの輻射挙動をアンテナ解析ソフトウエアで扱えるだろうか との話題があり、もちろん扱えるのですが軽くやってみました。 水平部の長い「Ｌ型アンテナ」、Ｌ型の先端にもう１本縦エレメントを付加した「門型」、同縦エレメントに終端抵抗を設けた「門型 抵抗終端」の３種を眺めています。 なお、支持点高さや径間距離は話題の中に登場した条件に沿っています。

形 態 要 旨 アンテナモデルファイル 備考 Ｌ型アンテナ 　支持高３０ｍ・１０ｍ 径間１８０ｍ 　hf_30_180_10o.nec　 Ｌ型アンテナ 　支持高３０ｍ・１０ｍ 径間１２０ｍ 　hf_30_120_10o.nec　 Ｌ型アンテナ 　支持高３０ｍ・５ｍ 径間１８０ｍ 　hf_30_180_5o.nec　 Ｌ型アンテナ 　支持高３０ｍ・５ｍ 径間１２０ｍ 　hf_30_120_5o.nec　 門型 　支持高３０ｍ・１０ｍ 径間１８０ｍ 　hf_30_180_10e_0.nec　 門型　抵抗終端 　支持高３０ｍ・１０ｍ 径間１８０ｍ 　hf_30_180_10e_450.nec　 門型　抵抗終端 　支持高３０ｍ・１０ｍ 径間１２０ｍ 　hf_30_120_10e_450.nec　 門型　抵抗終端 　支持高３０ｍ・５ｍ 径間１８０ｍ 　hf_30_180_5e_450.nec　 門型　抵抗終端 　支持高３０ｍ・５ｍ 径間１２０ｍ 　hf_30_120_5e_450.nec

Ｌ型アンテナ

Ｌ型接地アンテナの水平部が長くて ごく僅か傾斜した形態のものです。

＜ Ｌ型 支持高３０ｍ・１０ｍ 径間１８０ｍ ＞

周波数 (MHz) 波長λ(m) 全長／λ 給電点インピーダンス ＳＷＲ450 1.84 162.9 1.296 235+j113 2.08 3.61 83.05 2.54 828-j1085 5.37 7.05 42.52 4.96 909+j222 2.18 10.1 29.68 7.11 373-j359 2.38 14.05 21.34 9.89 394+j145 1.44 21.05 14.24 14.82 222+j101 2.16 24.95 12.02 17.56 550-j127 1.38 28.05 10.69 19.74 259-j11.3 1.74 　全長は２辺のアンテナワイヤの合計長さ

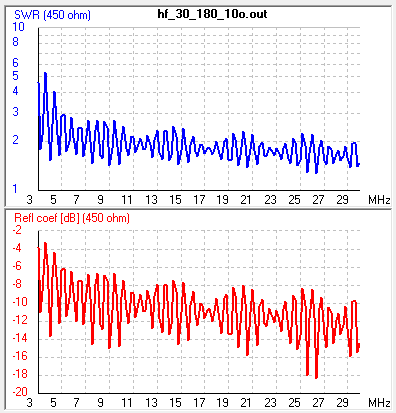

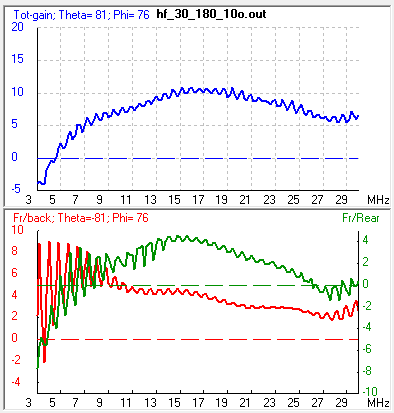

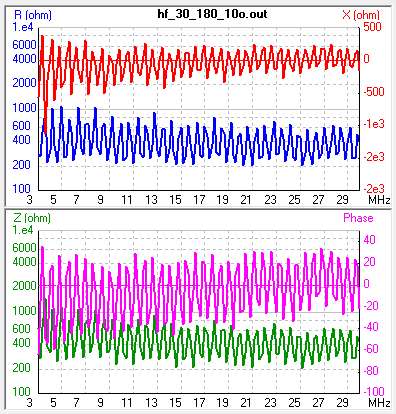

ゲイン特性	ＳＷＲ特性	インピーダンス特性

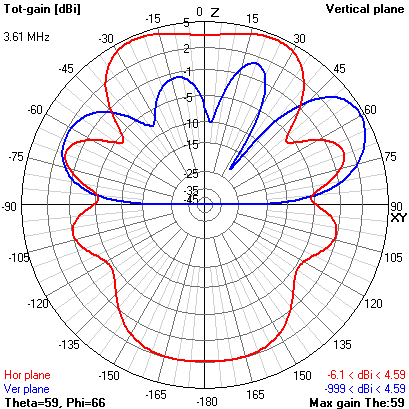

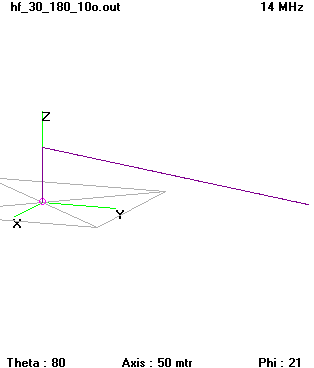

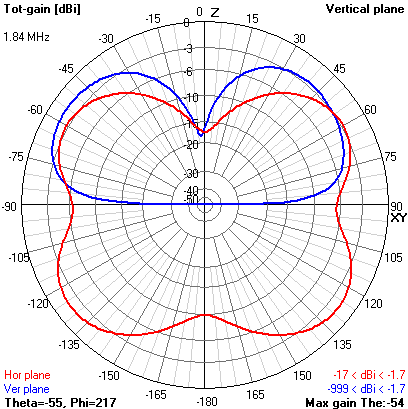

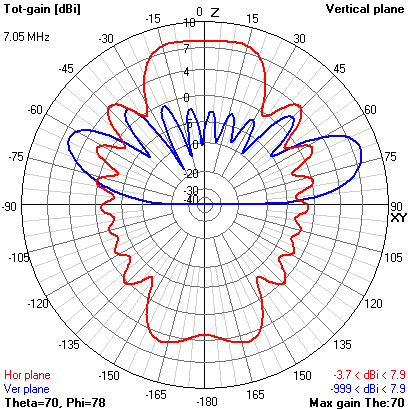

指向性 １．８４ＭＨｚ	指向性 ３．６１ＭＨｚ	指向性 ７．０５ＭＨｚ

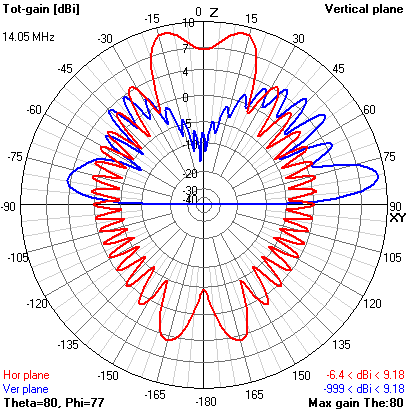

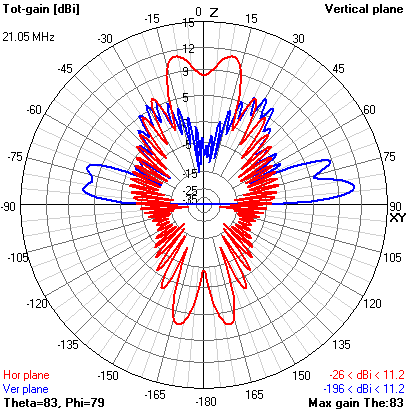

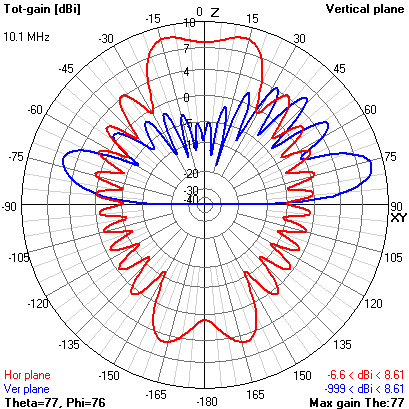

指向性 １０．１ＭＨｚ	指向性 １４．０５ＭＨｚ	指向性 ２１．０５MHｚ

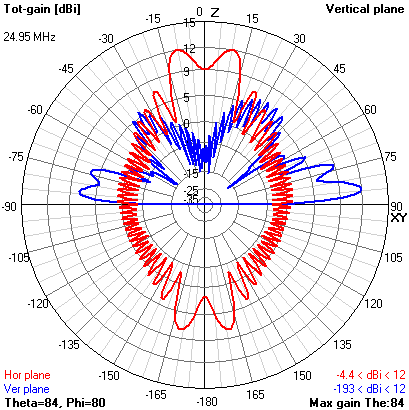

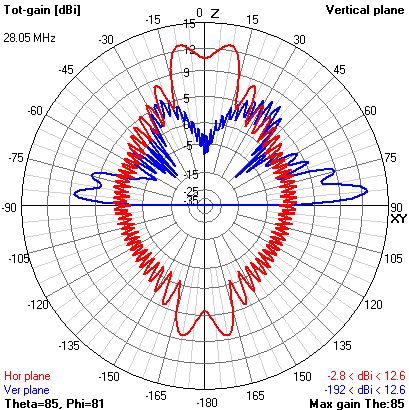

指向性 ２４．９５ＭＨｚ	指向性 ２８．０５ＭＨｚ

＜ Ｌ型 支持高３０ｍ・１０ｍ 径間１２０ｍ ＞

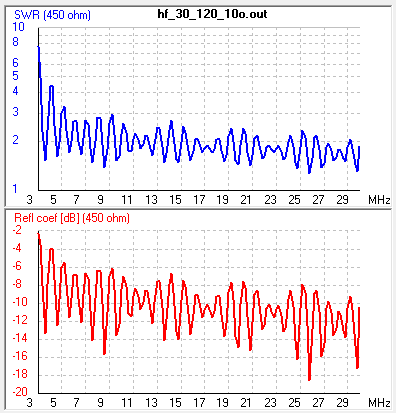

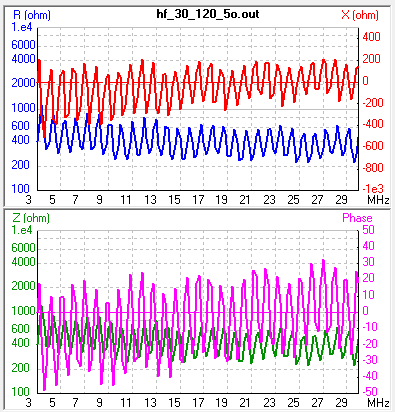

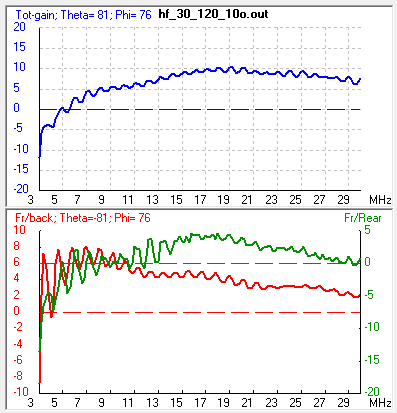

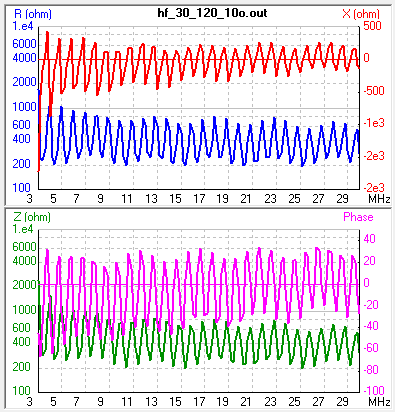

周波数対ゲイン特性	周波数対ＳＷＲ特性	周波数対インピーダンス特性

＜ Ｌ型 支持高３０ｍ・５ｍ 径間１８０ｍ ＞

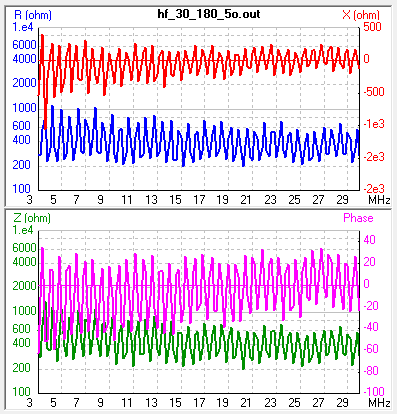

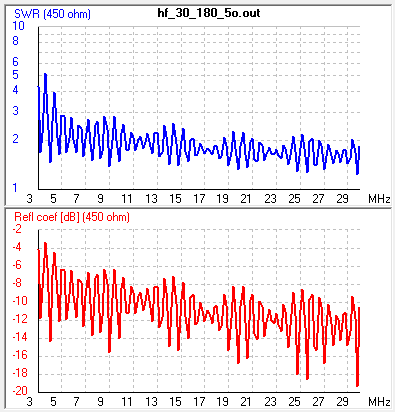

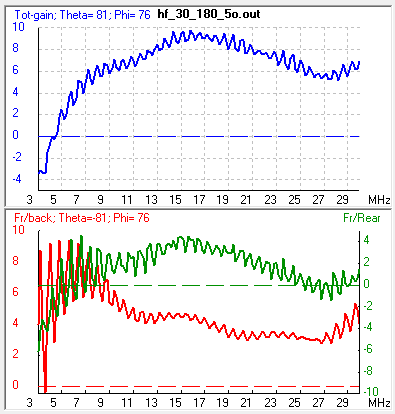

ゲイン特性	ＳＷＲ特性	インピーダンス特性

＜ Ｌ型 支持高３０ｍ・５ｍ 径間１２０ｍ ＞

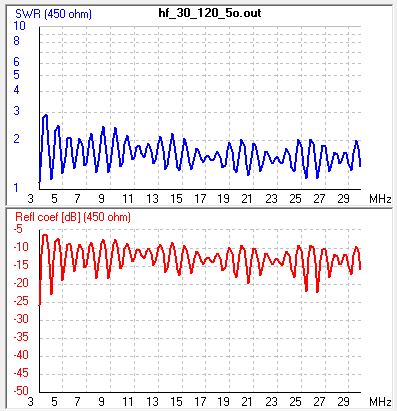

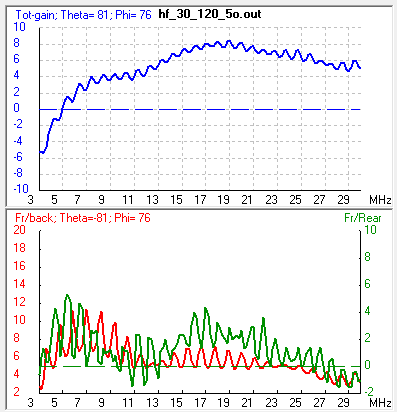

ゲイン特性	ＳＷＲ特性	インピーダンス特性

以上 ここまでがＬ型


門型

＜ 門型 支持高３０ｍ・１０ｍ 径間１８０ｍ ＞

L型の開放端にも垂直エレメントを設け その最下部を接地し 全体を 門型 とした両接地型で、地中の虚像を含め長細い矩形ループ状にみえるスタイルのものです。

周波数 (MHz) 波長λ(m) 全長／λ 給電点インピーダンス ＳＷＲ450 1.84 162.9 1.357 453-j635 3.71 3.61 83.05 2.66 551+j211 1.59 7.05 42.52 5.2 592+j189 1.57 10.1 29.68 7.45 297-j231 2.1 14.05 21.34 10.36 548-j331 1.98 21.05 14.24 15.5 257-j28.6 1.76 24.95 12.02 18.4 394-j138 1.38 28.05 10.69 20.7 374+j180 1.6 　全長は３辺のアンテナワイヤの合計長さ

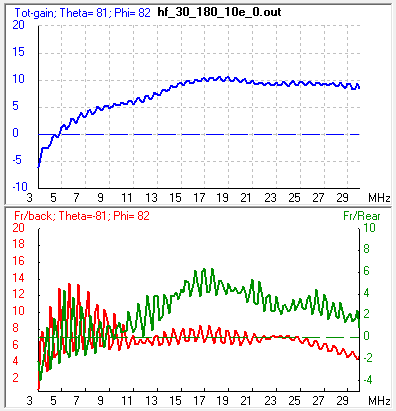

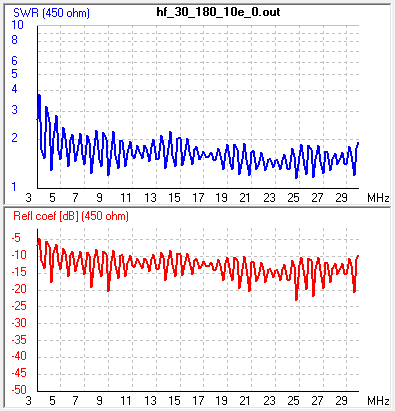

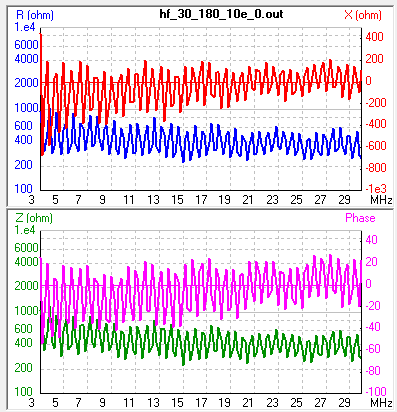

ゲイン特性	ＳＷＲ特性	インピーダンス特性

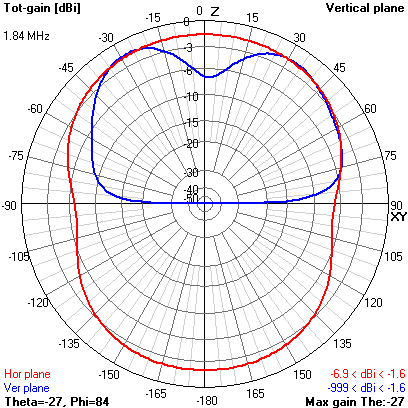

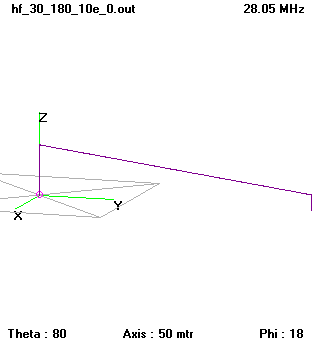

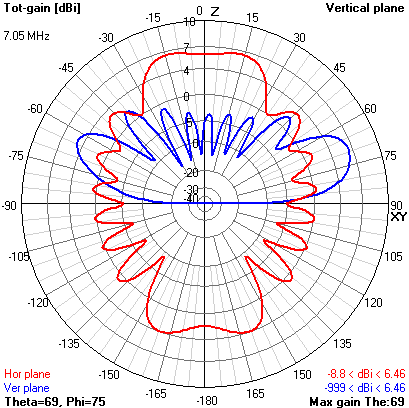

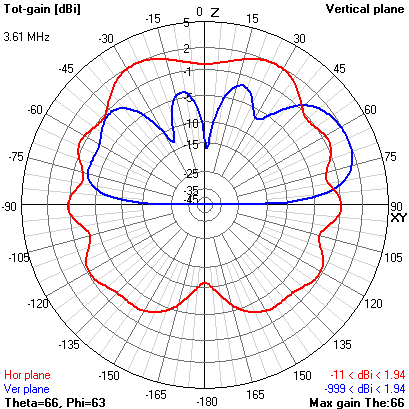

指向性 １．８４ＭＨｚ	指向性 ３．６１ＭＨｚ	指向性 ７．０５ＭＨｚ

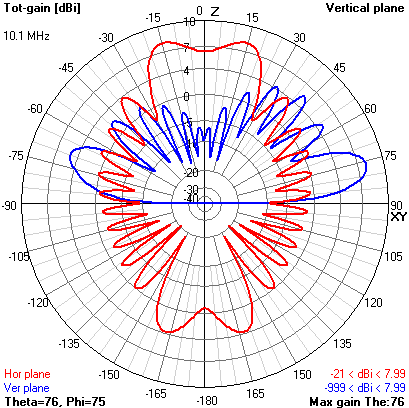

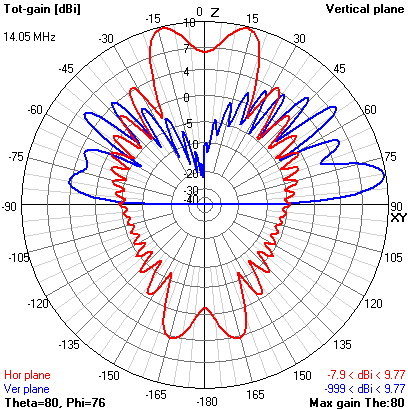

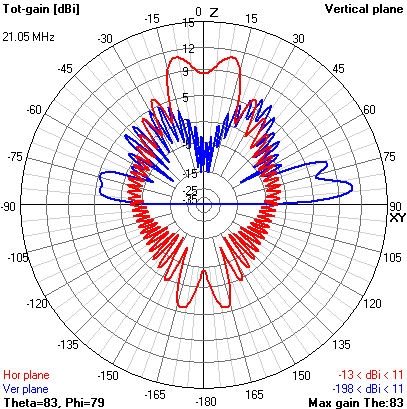

指向性 １０．１ＭＨｚ	指向性 １４．０５ＭＨｚ	指向性 ２１．０５ＭＨｚ

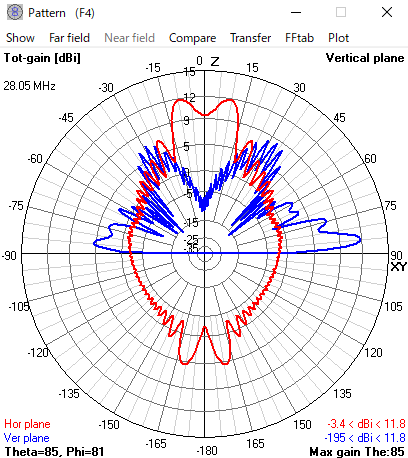

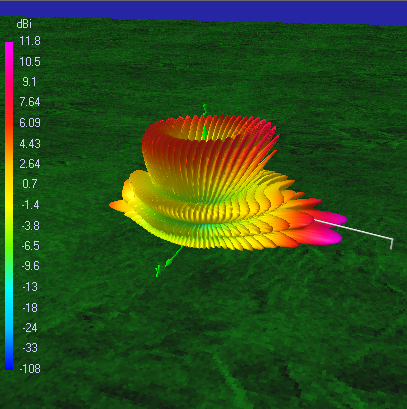

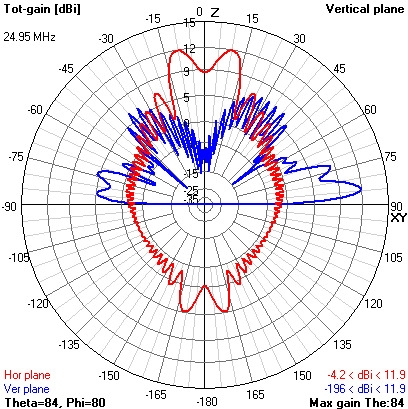

指向性 ２４．９５ＭＨｚ	指向性 ２８．０５ＭＨｚ	指向性 ２８．０５ＭＨｚ　３Ｄコンタ

門型 抵抗終端

１０ｍ高側エレメントワイヤ（最下部接地）に直列の終端抵抗を付加した 門型抵抗終端あり のスタイルです。
アンテナとしての電力効率は悪くなりますが給電点での整合への負担はあらゆる周波数で激減します。

周波数 (MHz) 波長λ(m) 全長／λ 給電点インピーダンス ＳＷＲ450 効率(%) 1.84 162.9 1.357 674-j84.5 1.54 46.7 3.61 83.05 2.66 567-j188 1.54 58.3 7.05 42.52 5.2 525-j126 1.35 68.3 10.1 29.68 7.45 387-j55.1 1.22 70.0 14.05 21.34 10.36 376-j134 1.45 71.6 21.05 14.24 15.5 337+j48.6 1.37 79.6 24.95 12.02 18.4 318-j46.8 1.45 80.0 28.05 10.69 20.7 460+j106 1.26 83.3 　全長は３辺のアンテナワイヤの合計長さ 　効率は輻射に供する電力効率（損失の大半は終端抵抗ジュール熱）

　以下は各条件でのゲイン・ＳＷＲ・インピーダンス特性です。 終端抵抗はいずれも４５０オームです。

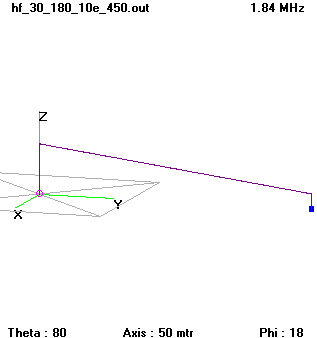

＜ 門型 抵抗終端 支持高３０ｍ・１０ｍ 径間１８０ｍ ＞

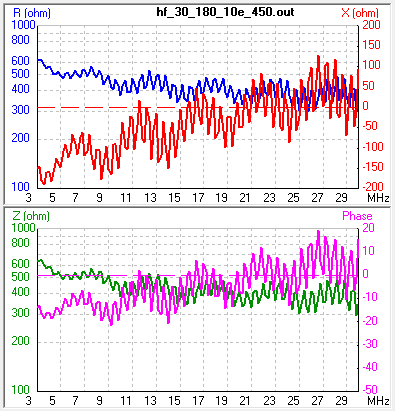

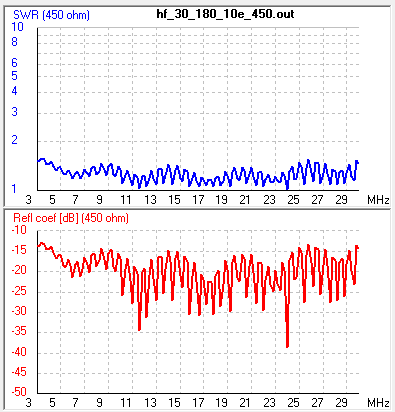

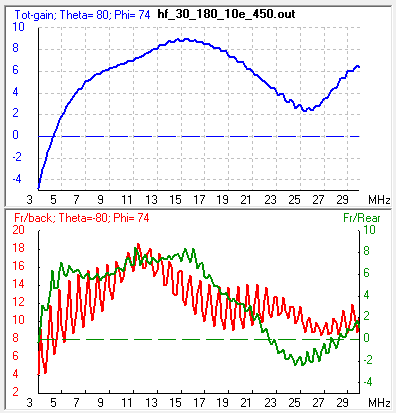

ゲイン特性	ＳＷＲ特性	インピーダンス特性

　各周波数での指向性はここをクリック

＜ 門型 抵抗終端 支持高３０ｍ・５ｍ 径間１８０ｍ ＞

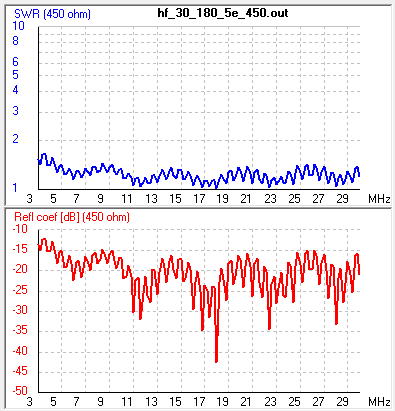

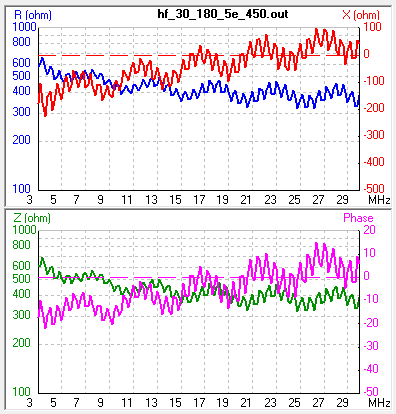

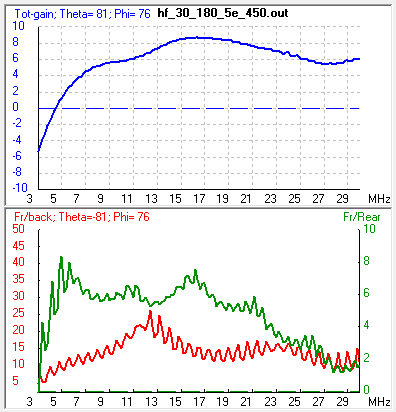

ゲイン特性	ＳＷＲ特性	インピーダンス特性

＜ 門型 抵抗終端 支持高３０ｍ・１０ｍ 径間１２０ｍ ＞

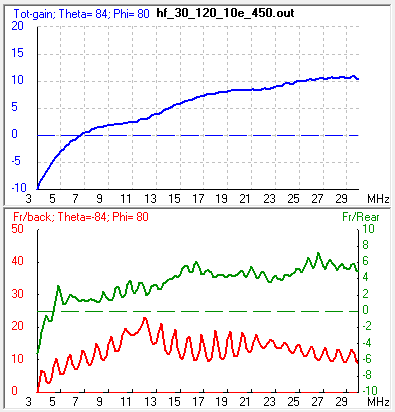

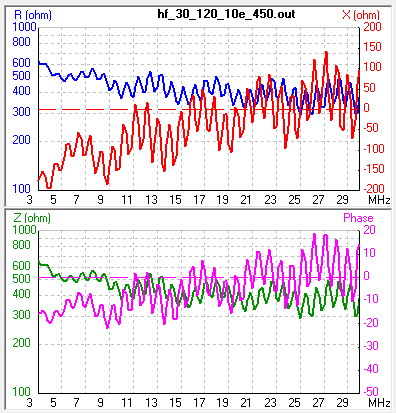

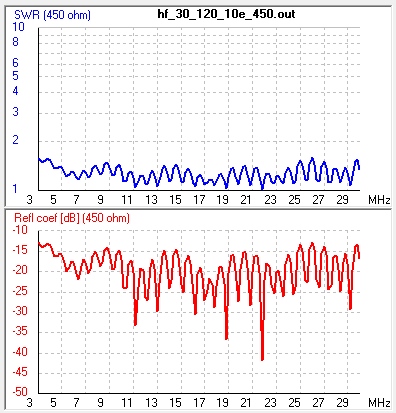

ゲイン特性	ＳＷＲ特性	インピーダンス特性

　各周波数での指向性はここをクリック

＜ 門型 抵抗終端 支持高３０ｍ・５ｍ 径間１２０ｍ ＞

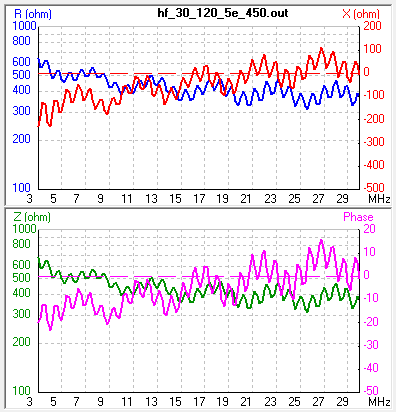

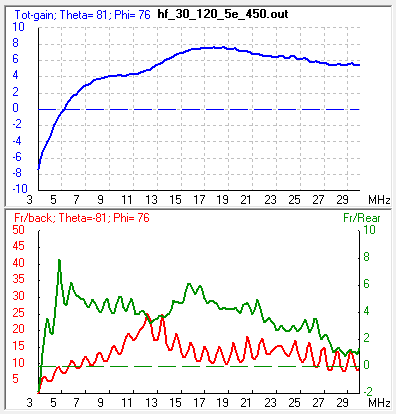

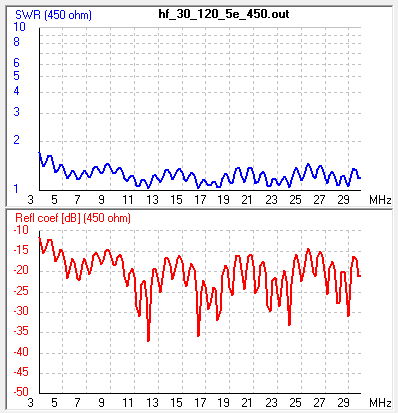

ゲイン特性	ＳＷＲ特性	インピーダンス特性

６ｍバンド参考

　４ＮＥＣ２ アンテナモデルファイル　6m_lw.nec
　同上 テキスト形式ファイル　6m_lw.txt　　＜---属性名リネームで４ＮＥＣ２にてｏｐｅｎ可
