Century２１内部アセンブリ詳細（1/2）

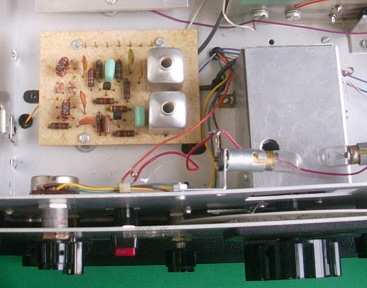

80359 フロントエンド

受信信号を「80358ミキサ」からのローカル信号により５〜５.５ＭＨｚの中間周波数信号に変換する。 ダブルバランスドミキサ（左の方のトロイダルコイルと間のダイオード）とローカル信号増幅のエミッタフォロアアンプ、 変換後の中間信号のアンプよりなる。真空管ラジオのＩＦＴのようなコイルは中間信号のアンプ出力に位置し 複同調回路によるバンドバスフィルタを構成する。 本機は純粋のダイレクトコンバージョンではなく、中間周波数が存在する。ＴｅｎｔＴｅｃの言うダブルダイレクトコンバージョン の第１段目の変換が本アセンブリである。 トランジスタ２石、ダイオード４本

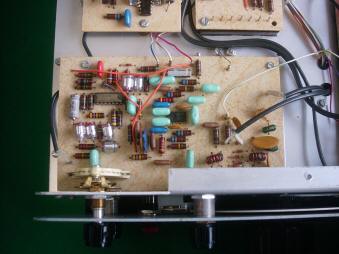

80356 オーディオプリアンプ

（１）「80359フロントエンド」からの中間周波数信号（５〜５.５ＭＨｚ）を「80278ＰＴＯ」からの ５〜５.５ＭＨｚＶＦＯ信号によるオーディオ信号への変換、（２）帯域を与えるオーディオフィルタ機能、 （３）ＣＷサイドトーンの発生 の３つの機能を持つ。 変換はダブルバランスドミキサによるプロダクト検波、オーディオバンドパスフィルタはオペレーショナルアンプによる アクティブフィルタで、ローパス２段、バンドパス３段より成る。バンドパスフィルタは、帯域５００Ｈｚでは３段全部を、 １ＫＨｚでは１段を、２.５ＫＨｚではバンドパスは用いない接続に切替えられる。 サイドトーン発振はオペアンプによる発振で７００Ｈｚの正弦波を発生する。 ７４１タイプオペアンプ６ケ、ダイオード５本

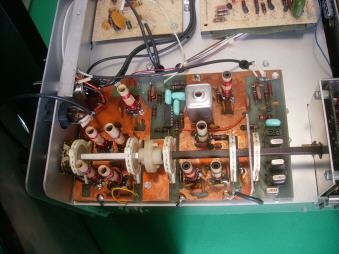

80358 ミキサ

（１）「80359フロントエンド」で使用するバンド毎のローカル信号の発振、 （２）同じくローカル信号と「80278ＰＴＯ」からの５〜５.５ＭＨｚＶＦＯ信号との混合による送信キャリアの生成、 （３）受信信号の入口（フロントエンドの更に上流）バンドパスフィルタ　の３つの機能を持つ。 ローカル信号はバンド毎の水晶発振子（右端に見える４ケ）によるが、３.５ＭＨｚと１４ＭＨｚバンドは共用とし ９ＭＨｚの水晶である。 送信キャリア生成用のミキサはごく一般的なＭＣ１４９６で、ミキシング出力側にはバンド毎のバンドパスフィルタがある。 受信信号の入口バンドパスフィルタがこのアセンブリに同居するのは、複数ウエハのバンドスイッチをこの基板に集中 しているものである。本基板を貫くバンドスイッチの軸は送信出力ローパスフィルタの切替えスイッチウエハに通じる。 （写真の右端）バンドスイッチのシャフトは２本繋ぎになっており後部は背面パネル側に引き抜ける トランジスタ１石、ミキサＩＣ１ケ

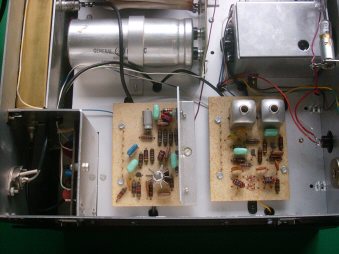

80354 ローレベルドライバ

左側の基板がローレベルドライバである。 ３ステージの非同調Ａ級増幅アンプであり、「80358ミキサ」で得られた送信キャリアを「80361ファイナルアンプ」の ドライブに必要で信号レベルまで増幅する。 トランジスタ３石、ダイオード２本（バイアス用）

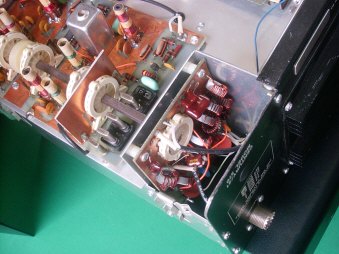

80360 ローパスフィルタ

送信出力に対するローパスフィルタと送受信アンテナ切り替え機能を有する。 ローパスフィルタはアンテナ切替え回路より送信回路側に位置し、送信信号に対してのみ効果する。 ローパスフィルタ部はバンド毎に独立した定Ｋ型ローパスフィルタ（２段）で構成され、インダクタはトロイダルコイル、 キャパシタはシルバードマイカが用いられスイッチウエハの当該接点に近く配置されている。 アンテナ切り替えはダイオードスイッチで、これ用のバイアス電圧はトランジスタスイッチによる。 トランジスタ1石、ダイオード1本
