Century２１内部アセンブリ詳細（2/2）

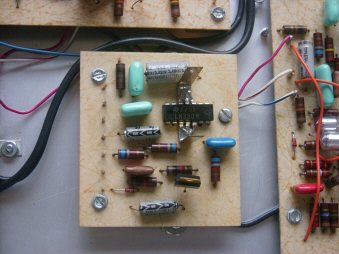

80357 オーディオパワーアンプ

ＬＭ３８０によるオーディオアンプ、ＣＷサイドトーンと受信系の音が入力されており、 送信時に受信系の音を殺すためのトランジスタスイッチによるミュート回路がある。

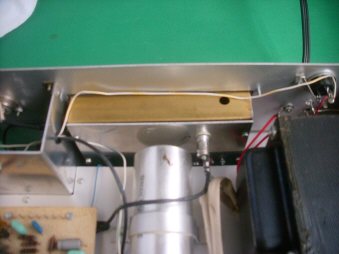

80361 ファイナルアンプ

各段プッシュプルの２段広帯域アンプであり、ドライブ段はＡＢ1級、ファイナル段はＣ級アンプである。 独立したシールドケースに収納され、放熱板は直接筐体背面外部に貫き出ている。ＲＦ入出力はＲＣＡピンジャックである。 各段毎の入力トランスには帰還用の巻き線が施され負帰還をかけている。

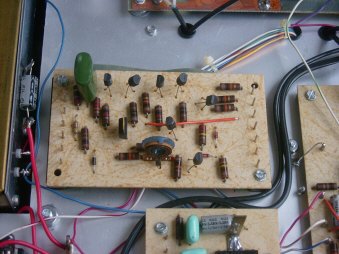

80355 コントロールボード

送受信の切替えを司どる。電鍵（ＫＥＹ）入力のみによるフルブレークインを可能にしている。 トランジスタによるスイッチング回路で送受信用の電圧を得ている。

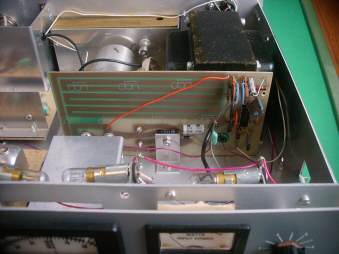

80353 パワーサプライ

典型的なシリーズドロッパ型の定電圧電源回路である。 ポピュラーな低電圧回路用ＩＣ７２３を用いた回路ではあるが、過電流保護をサイリスタによる瞬断回路を別に設けている。 操作パネル面の右にある送信出力メータはＷ（ワット）で目盛られてはいるが、本パワーサプライでのＤＣ側直流消費電流で 針を振らせている電流計であり、基板上のプリントパターンで実現したシャント用の低抵抗を分流器としている。

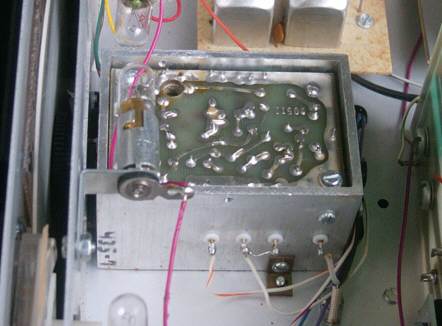

80278 ＰＴＯ

インダクタンス可変によるＬＣ発振ＶＦＯで、５.０〜５.５ＭＨｚのリニアな出力が得られる。 非常に簡単な回路および機構ではあるが高い安定度を得ている。 なお、シールドケースの蓋は撮影のため外している。
