Ｒ-390Ａメインテナンス １

1.メインテナンス準備
（１）パネル現状

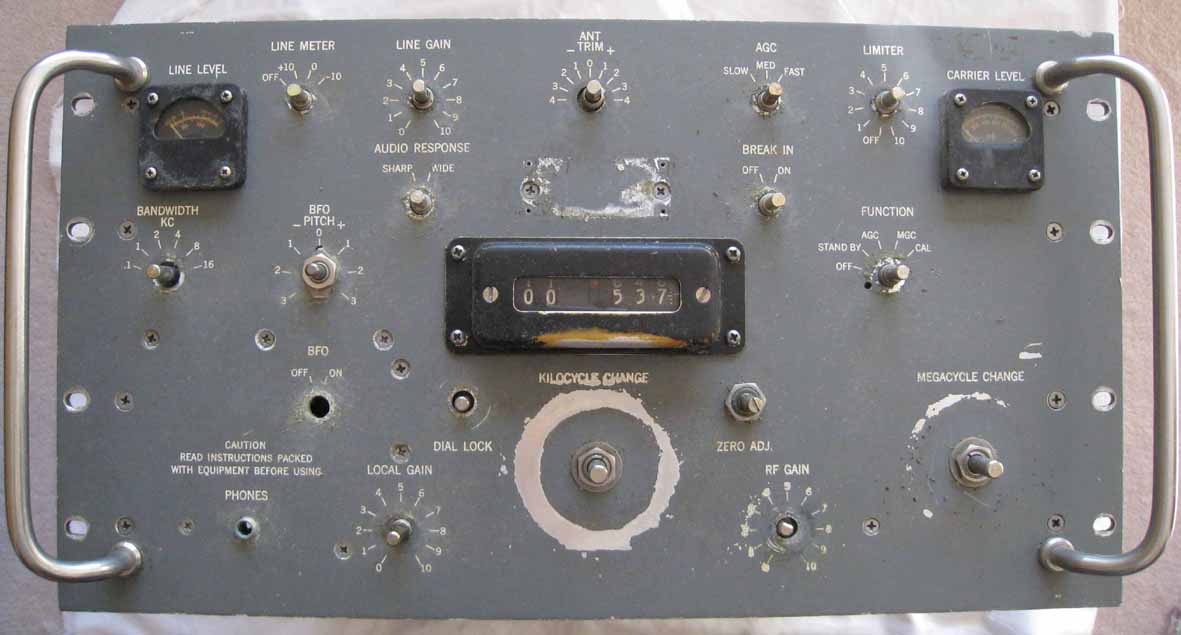

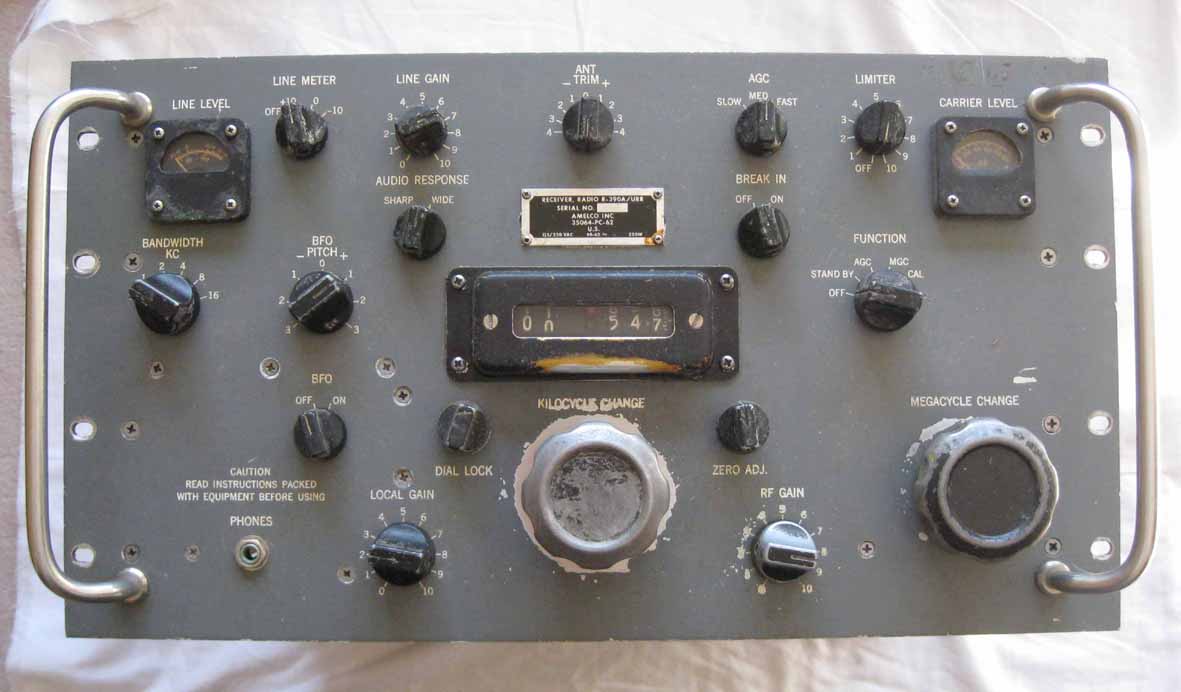

　　　�@クリーニング前の前面パネル


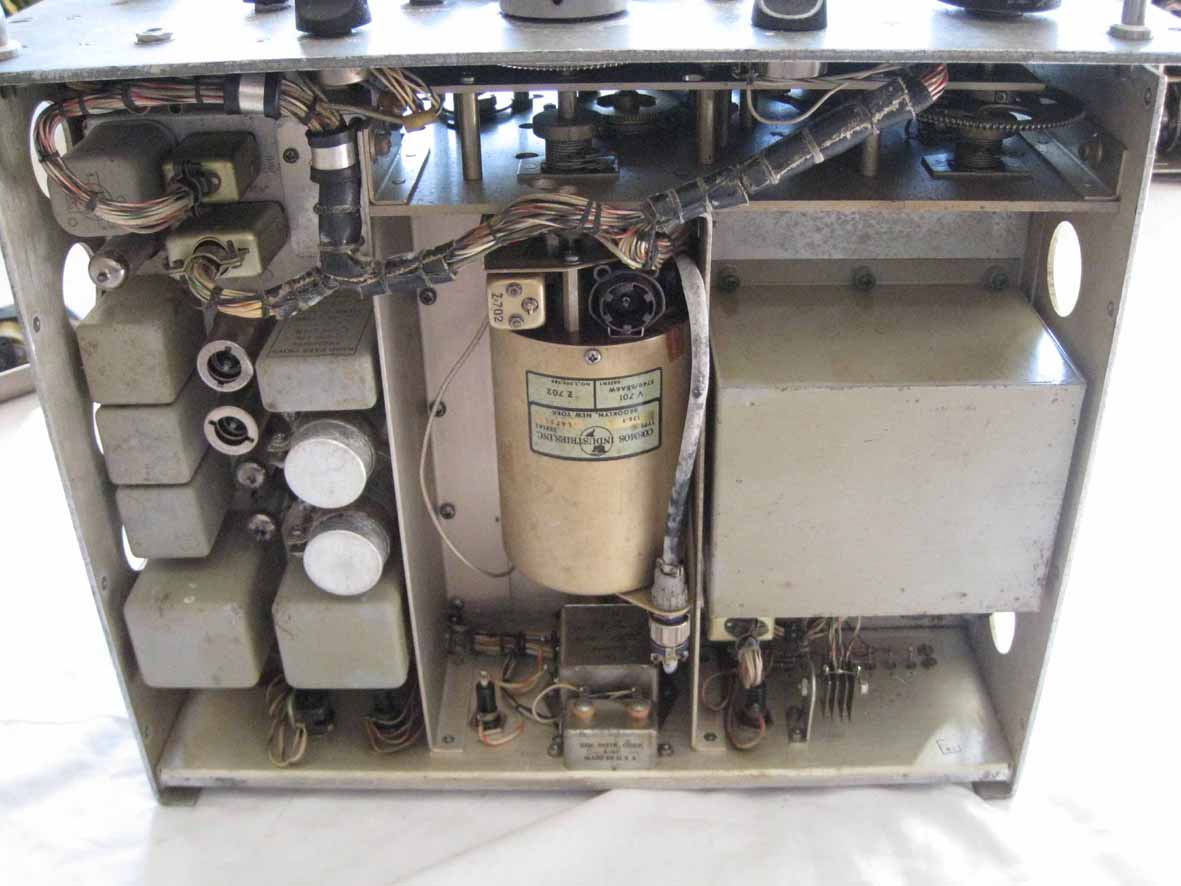

　　　�Aクリーニング前の上面


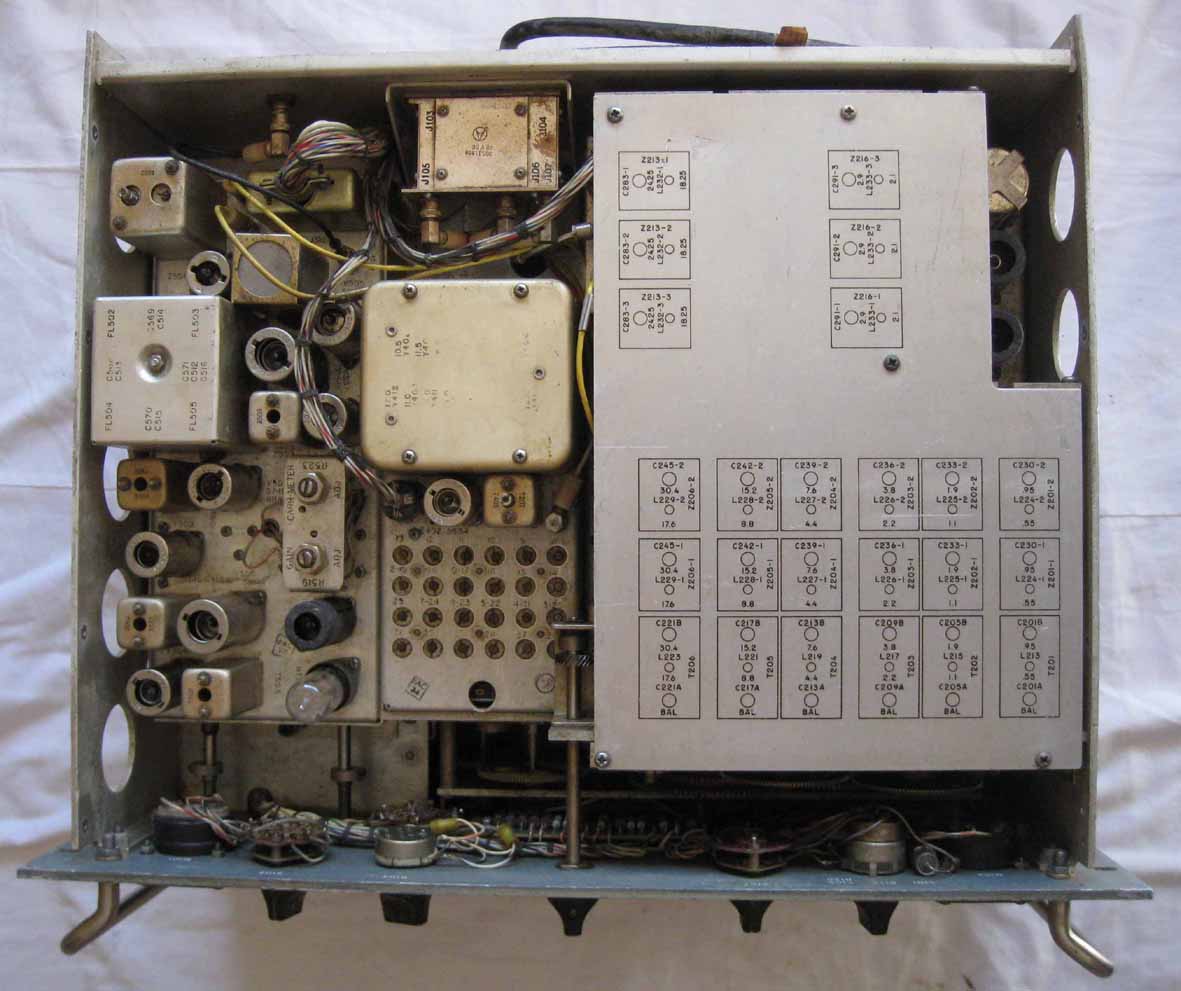

　　　�Bクリーニング前下面

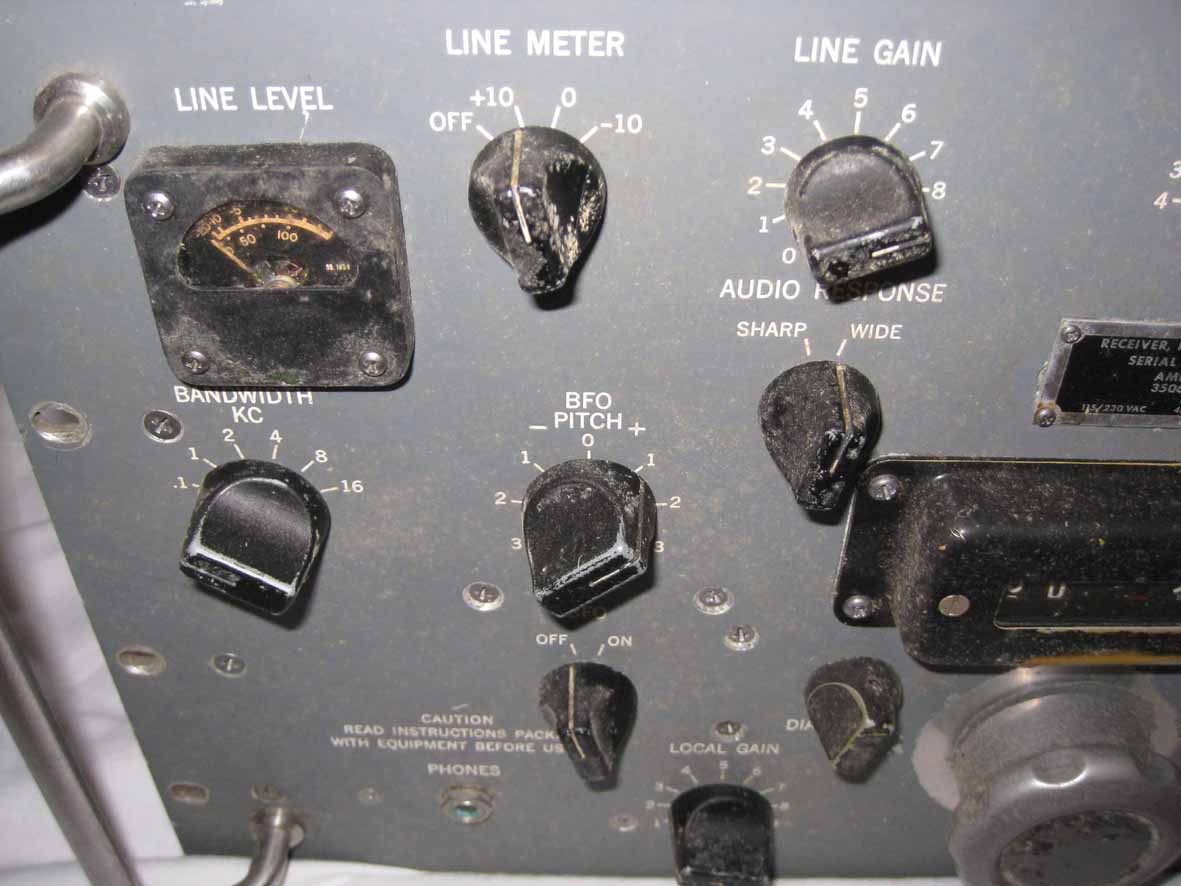

　　　�Cクリーニング前のメーター・ツマミ・ボリューム軸周辺



2. パネル取り外し
　　　�@菊座レンチでツマミを外す（大2/中5/小10　計17個）

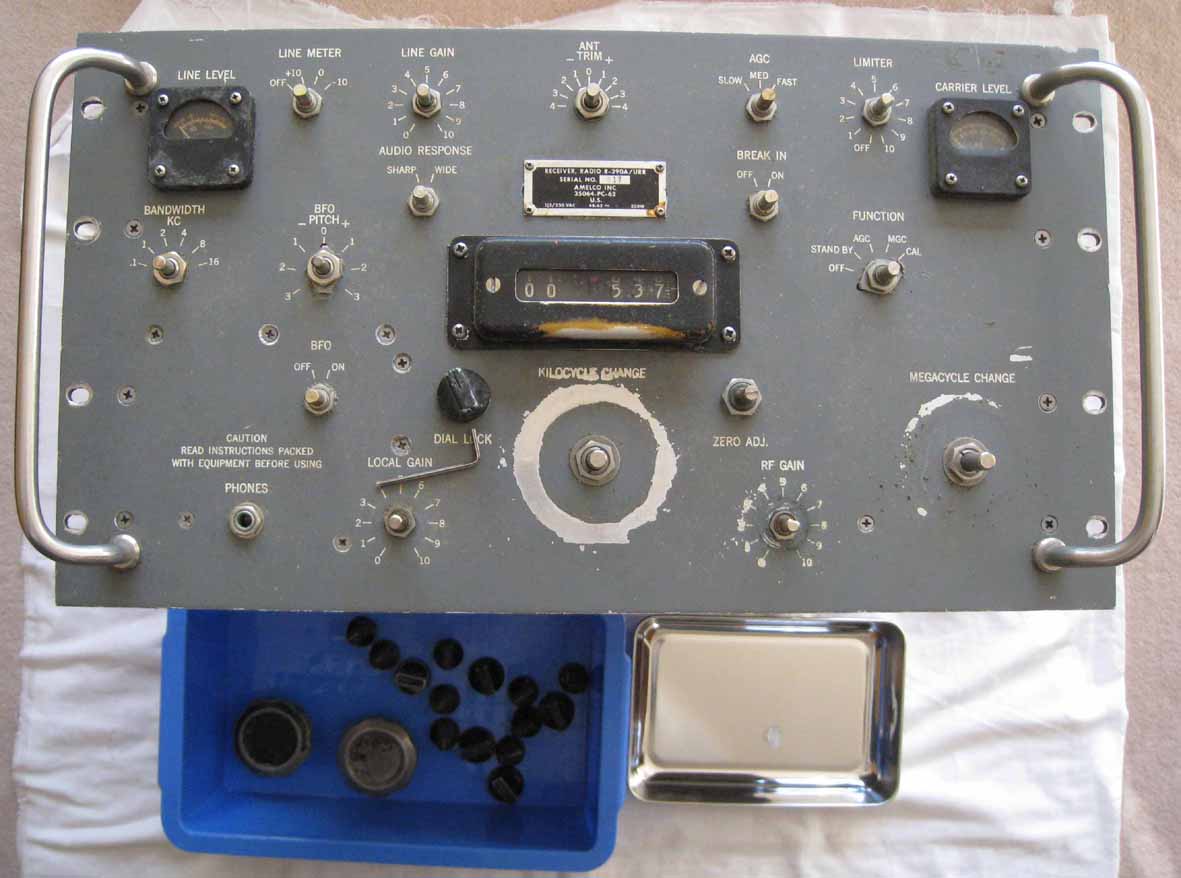

　　　�Aツマミを外した状態

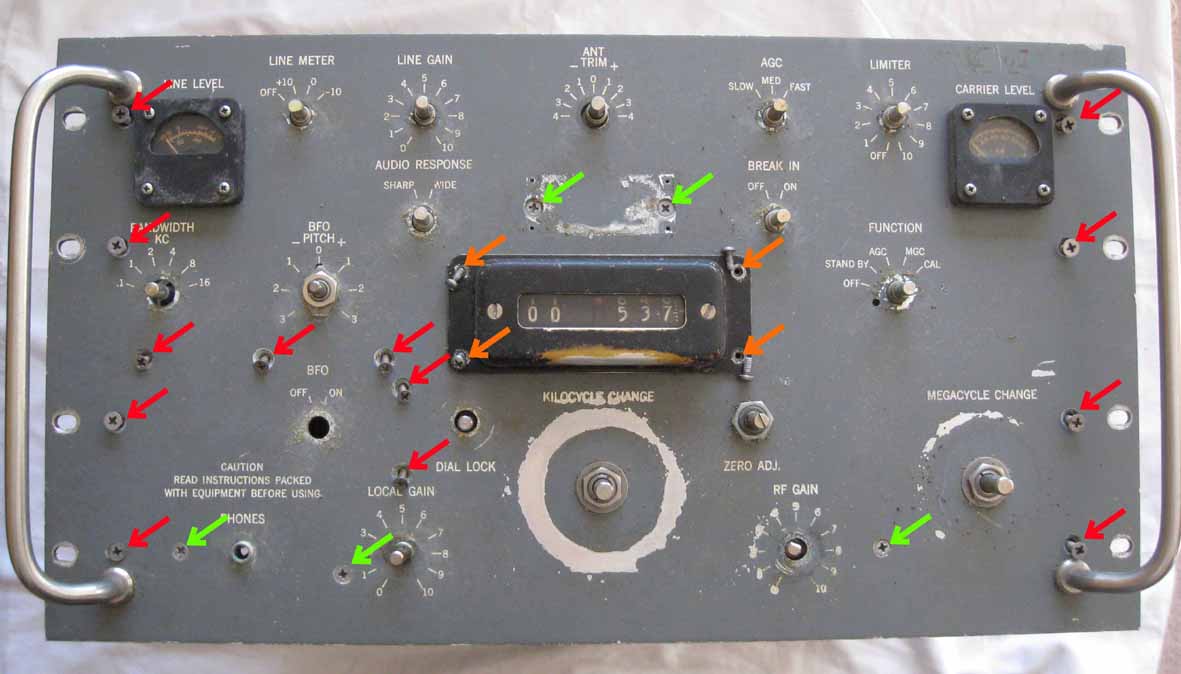

　　　�Bパネル止めねじを外す（赤：フレーム連結／青：ハーネスと抵抗板／橙：エスカッション止めネジ）

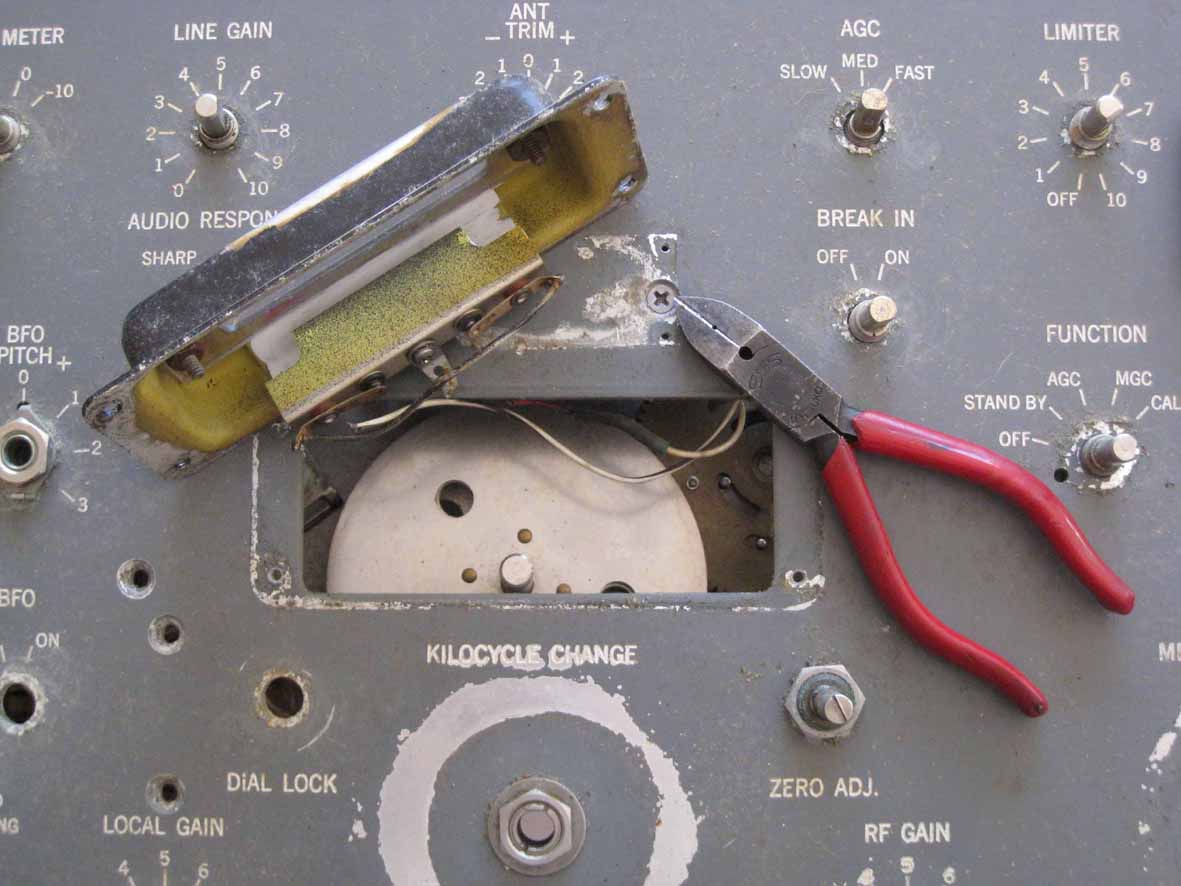

　　　�Cエスカッション照明用配線を外す

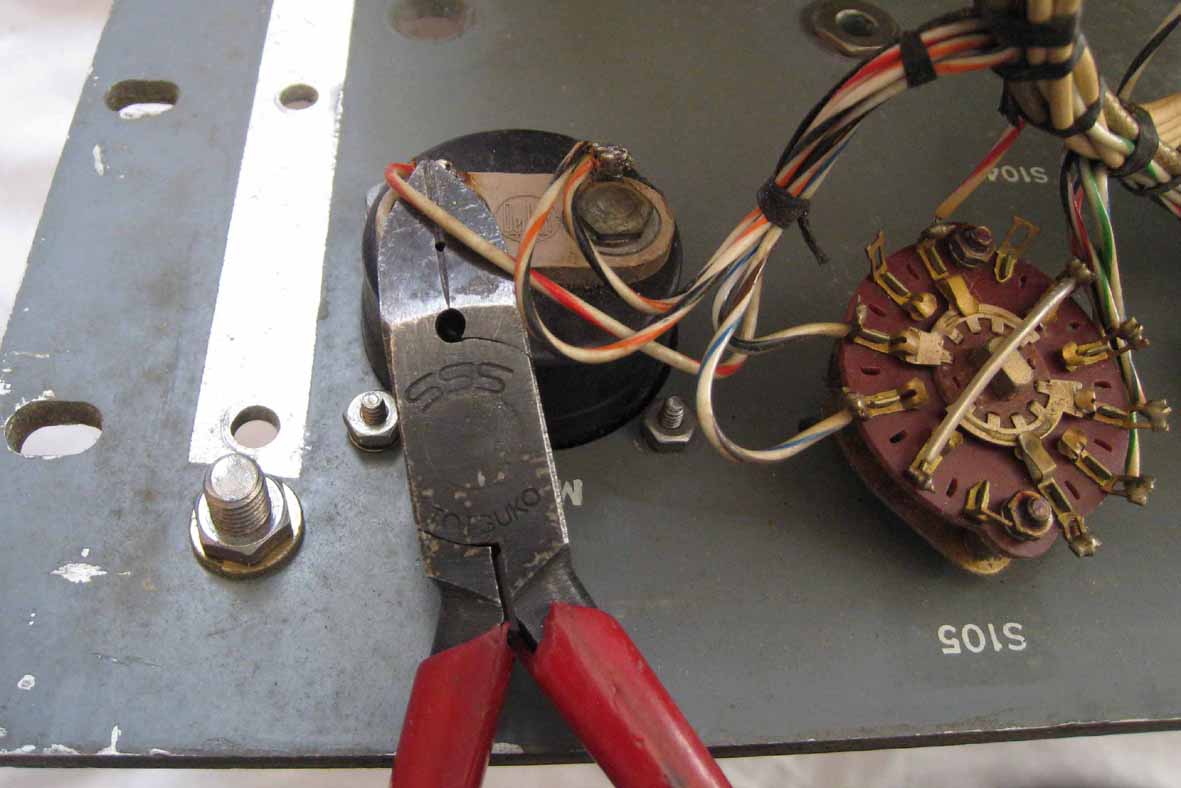

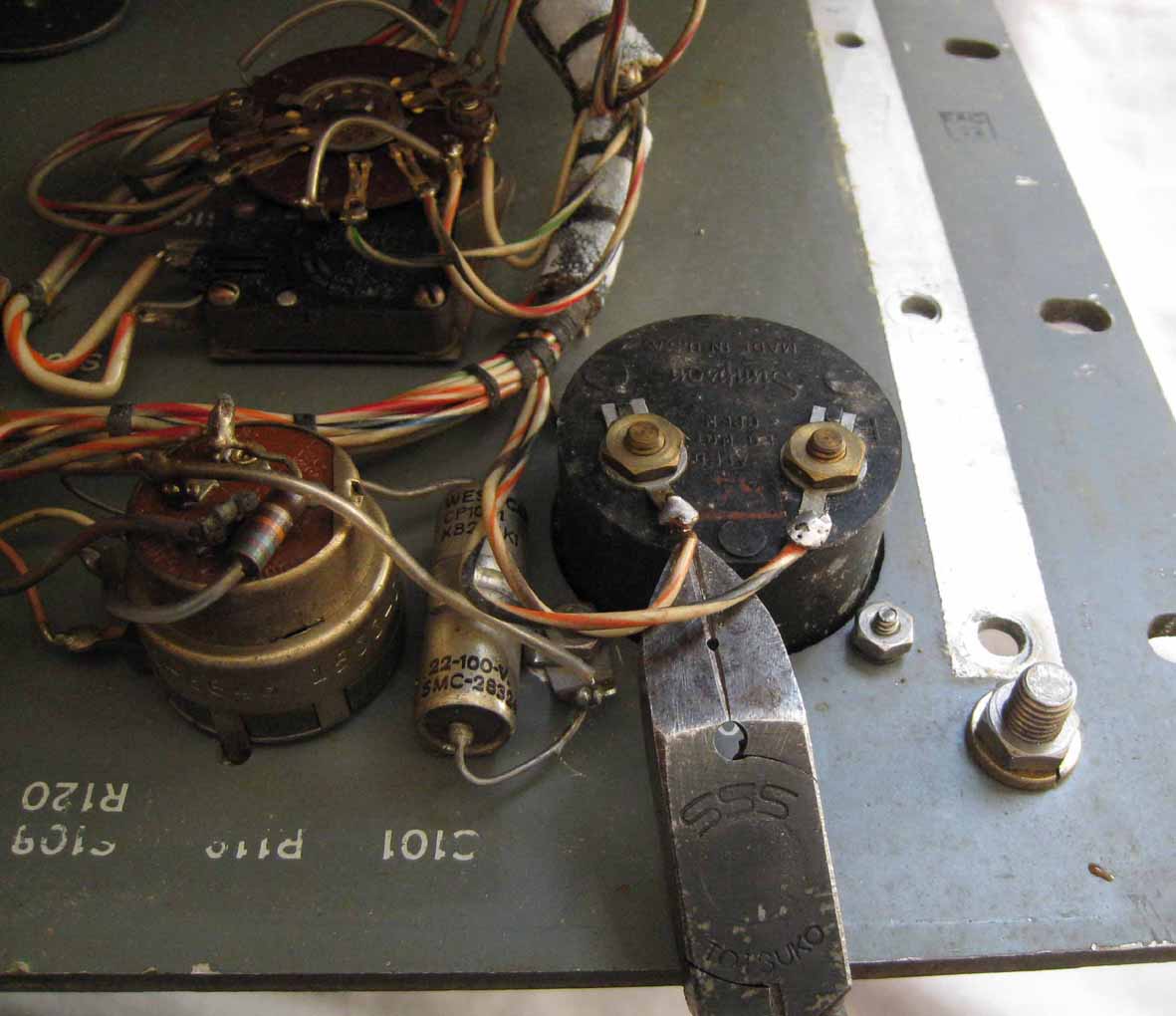

　　　�Dメーターの配線(CARR/VU)それぞれを外す

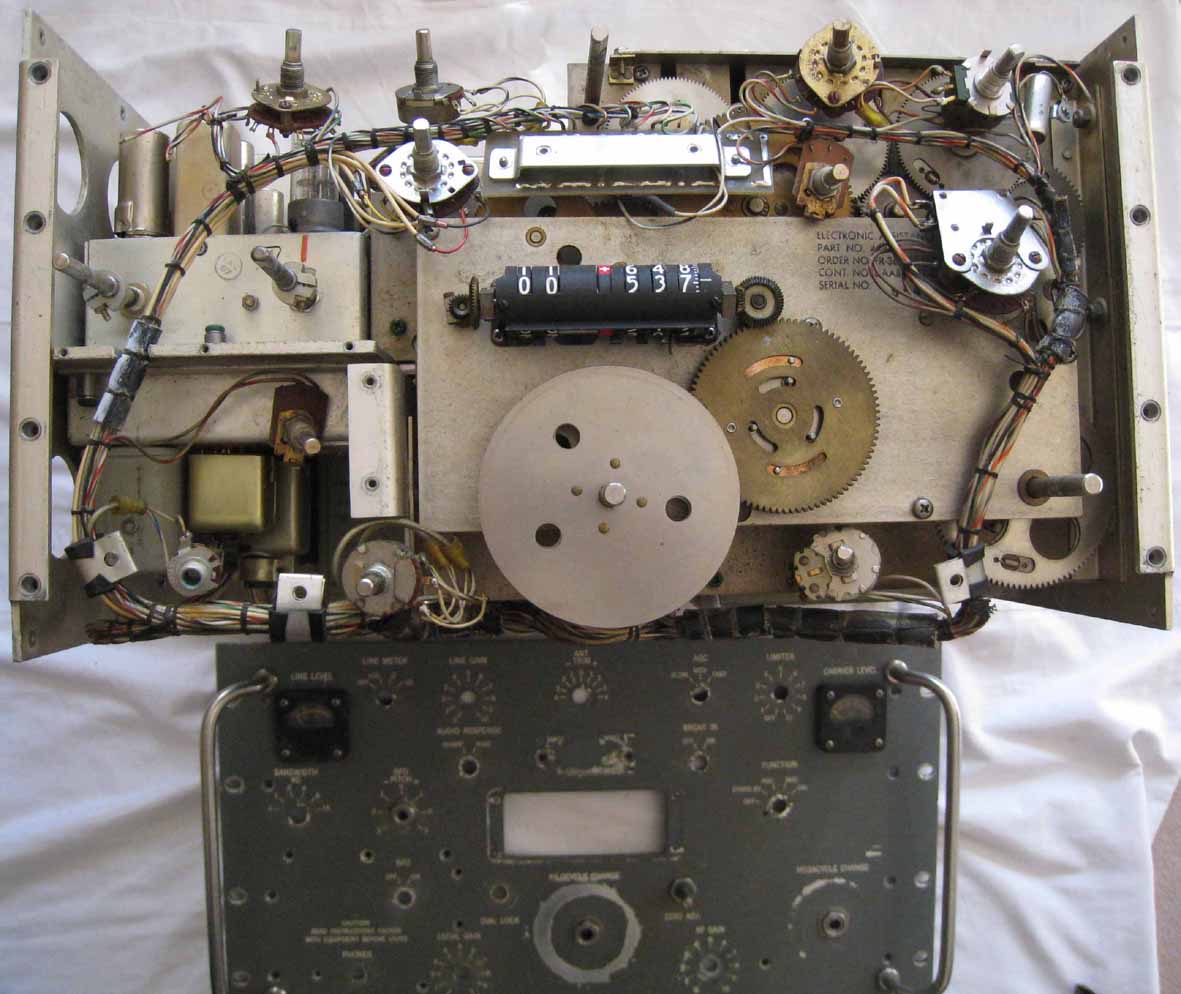

　　　�E前面パネルを外した状態
