R-390Aメインテナンス ３

5. RFユニット
　（１） RFユニットを外す
　（２） 第1XTAL OSCを外す
　（３） RFスラグラックを外す
　（４） 真空管・第2局発XTAL OVENを外す
　（５） RFコイル群を外す
　（６） ギヤトレーンを外す
この状態で各部をクリーニングする

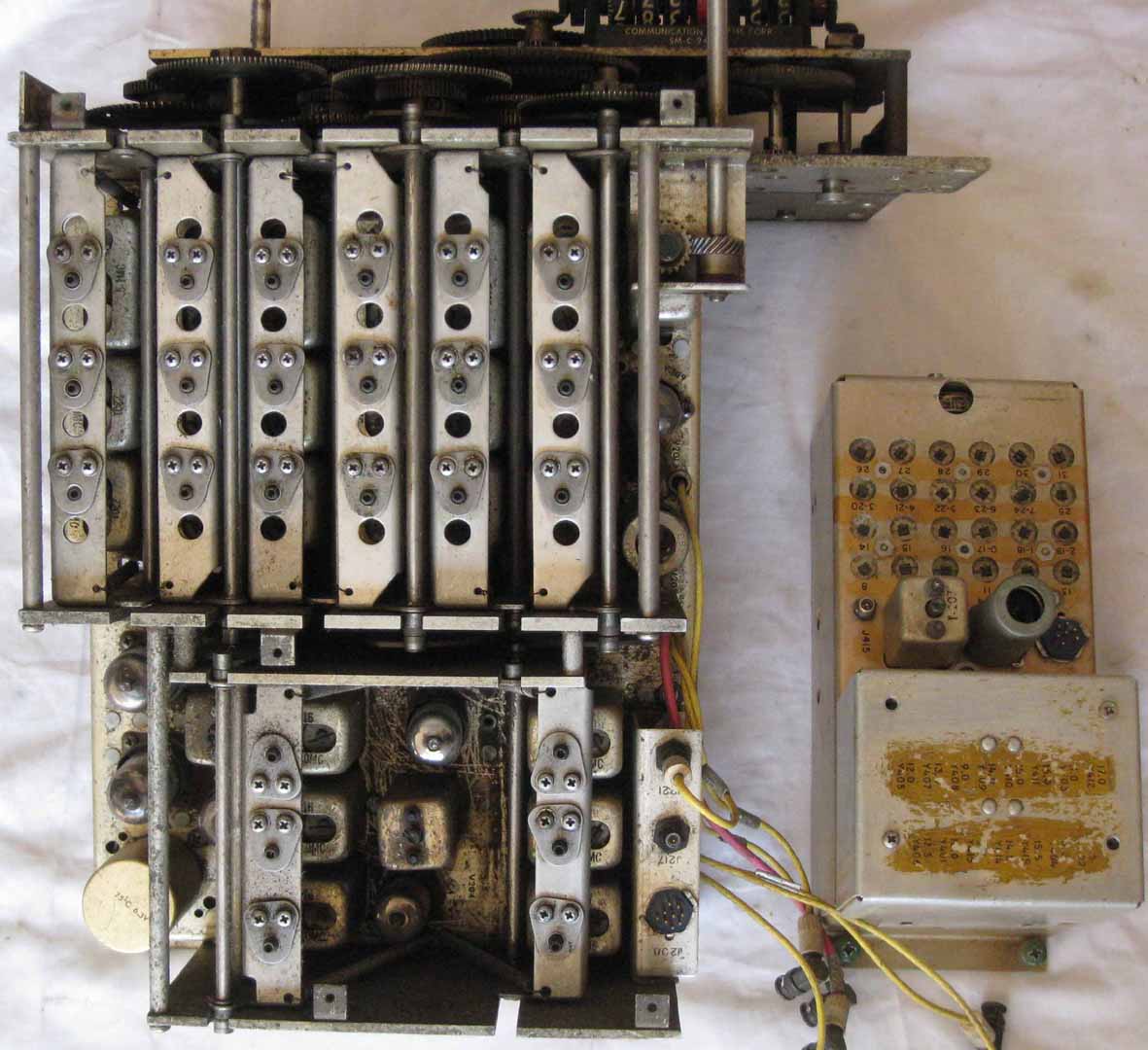

　RFユニット(スラグラックが付いた状態)と第1XTAL OSCユニット　　　　　　スラグラックを取り外した状態

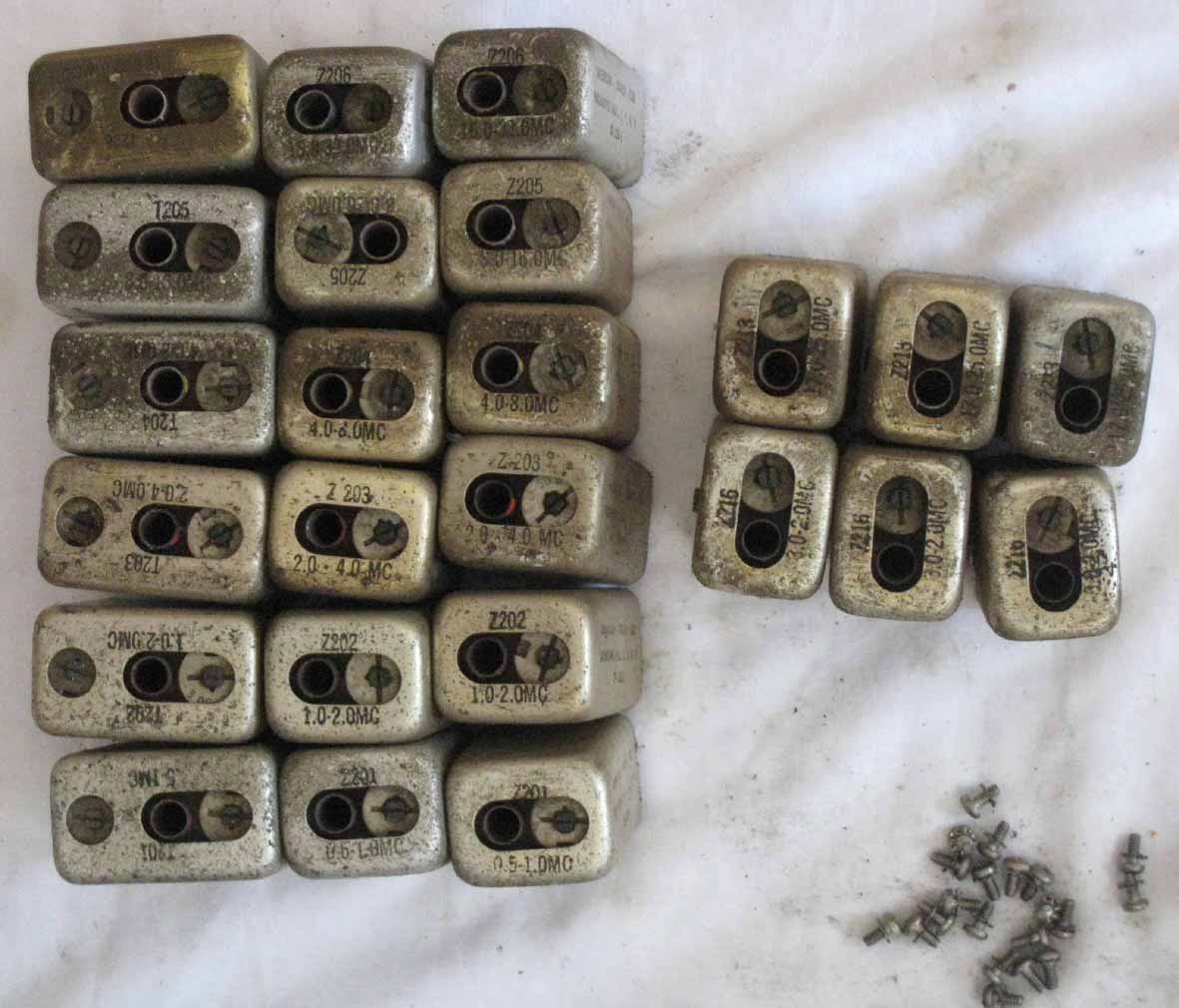

　RFユニットから取り外したコイル群　　　　　　　　　　　　　　　　　　　　　RFユニットからコイルを外した状態

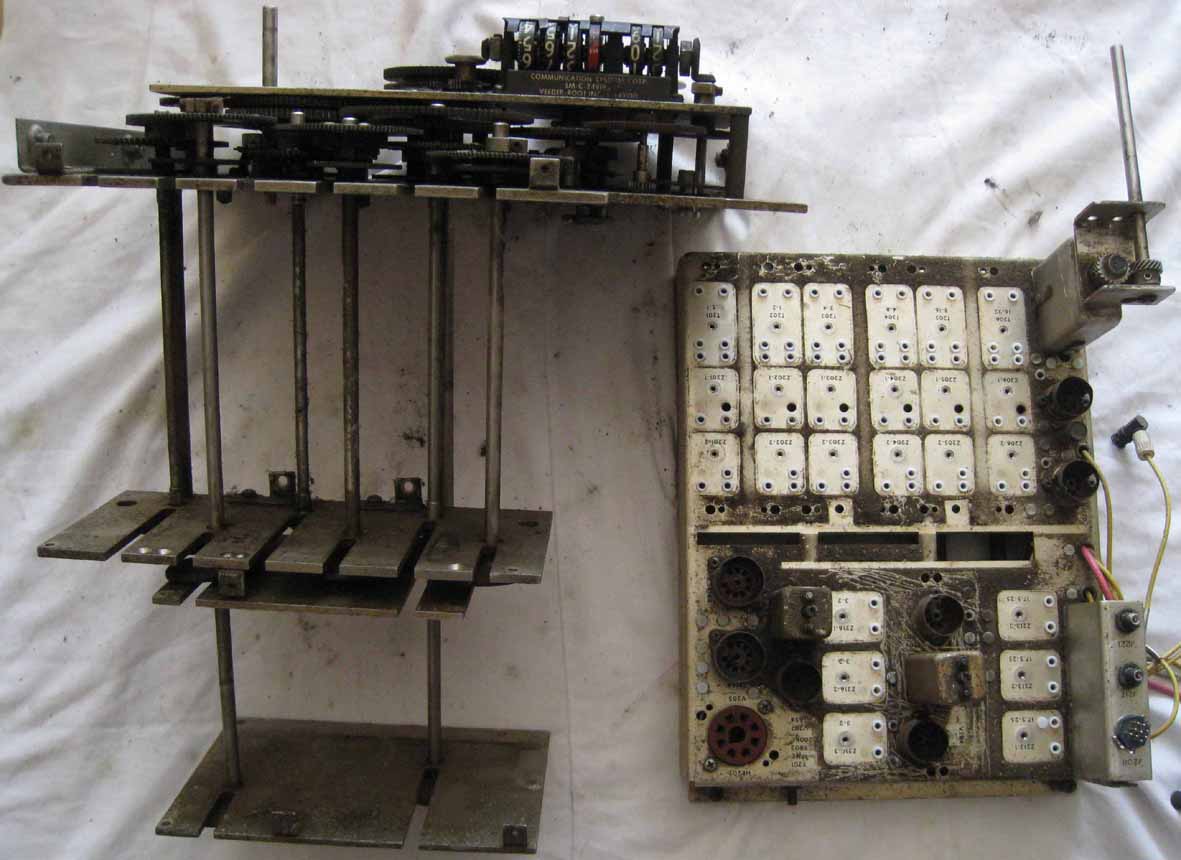

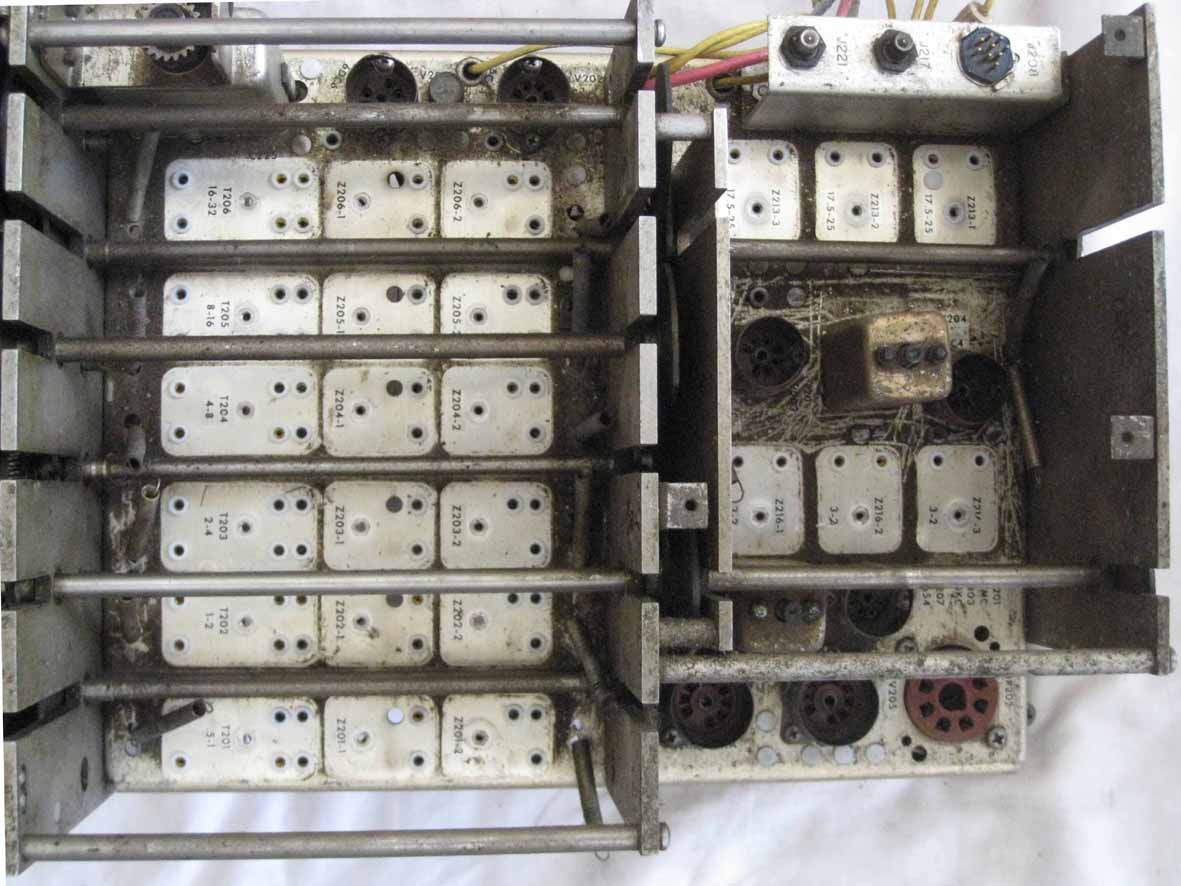

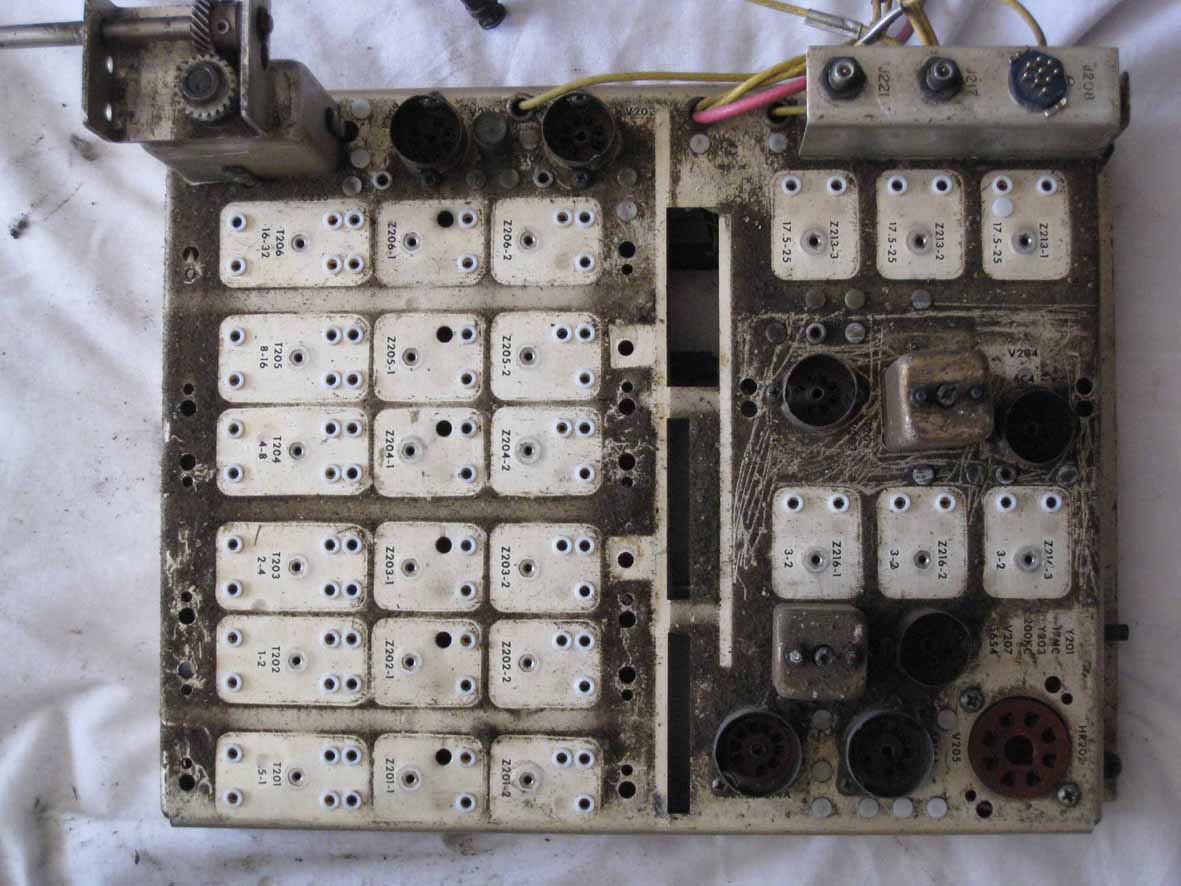

　RFユニットからギヤトレーンを外した状態　　　　　　　　　　　　　　　ギヤトレーンを外した状態のRFユニットサブシャーシー

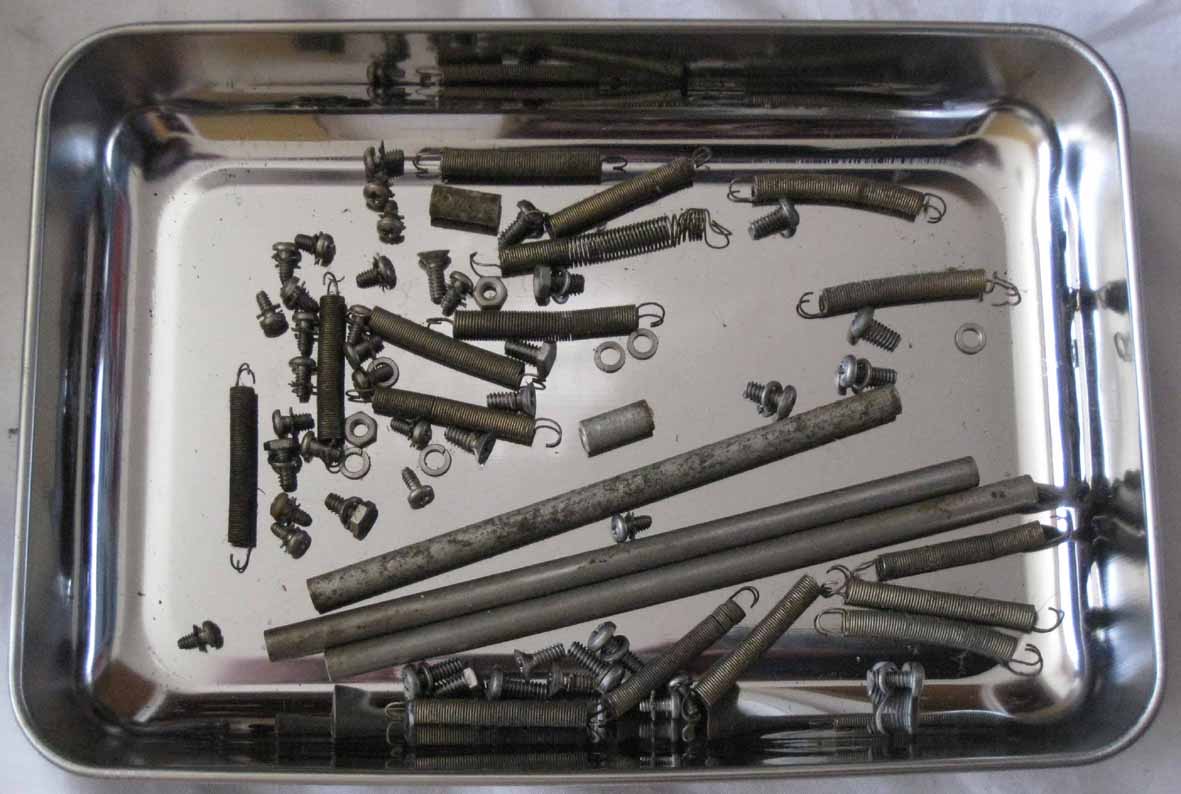

　　RFユニットから外したギヤトレーンとカムシャフト　　　　　　　　　　RFユニットのスラグラック用スプリングとネジ類

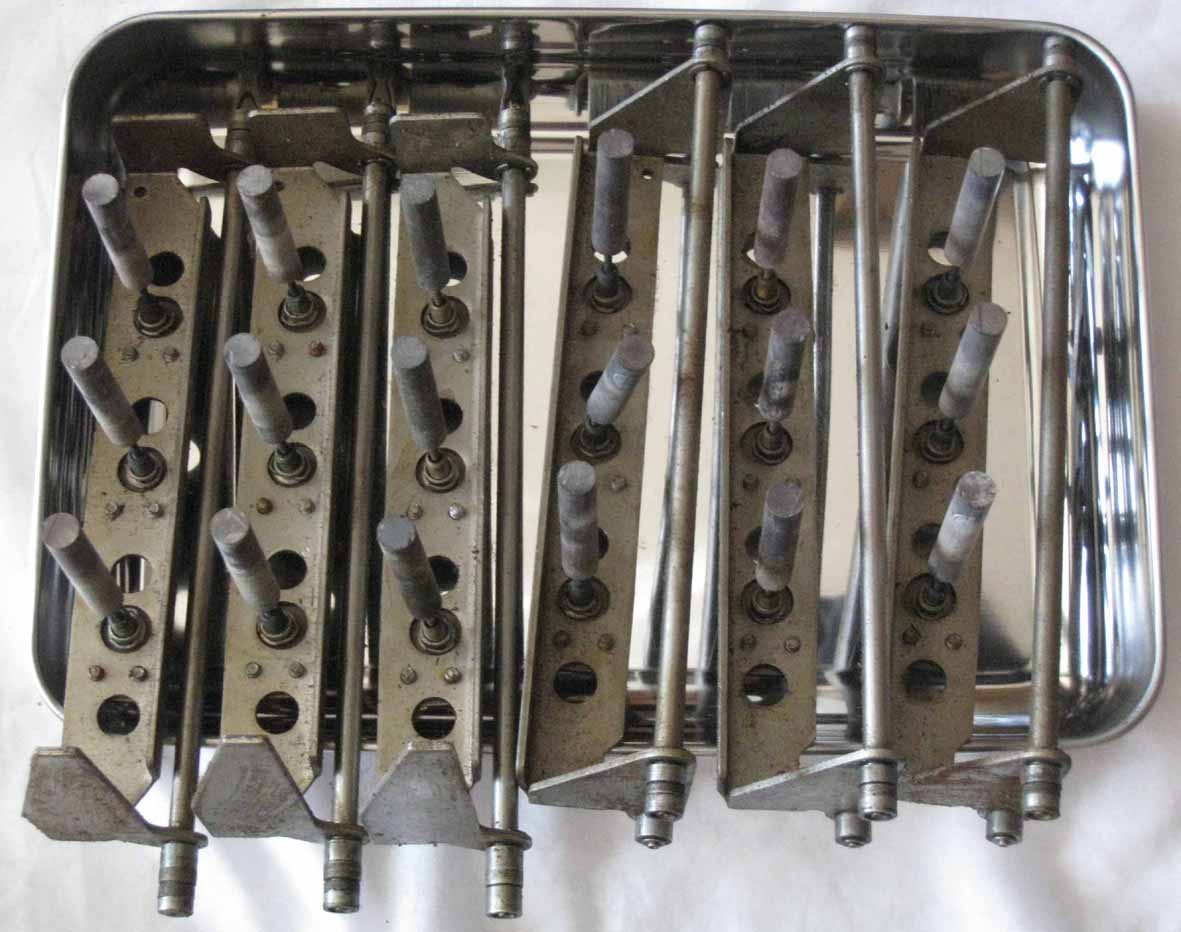

　RFユニットから取り外したスラグラックとコア　　　　　　　　　　　　　RFユニットから取り外したIFスラグと第2局発クリスタルオーブン等
