ideal_di.plt
.model モデル名 SW(Ron=オン抵抗値 Roff=オフ抵抗値 Vt=しきい値電圧 Vh=ヒステリシス幅電圧)
理想化ダイオードを２つ使い両波検波回路を構成した例です。
| 01：理想化ダイオード | file |
ideal_di.asc ideal_di.plt |
|

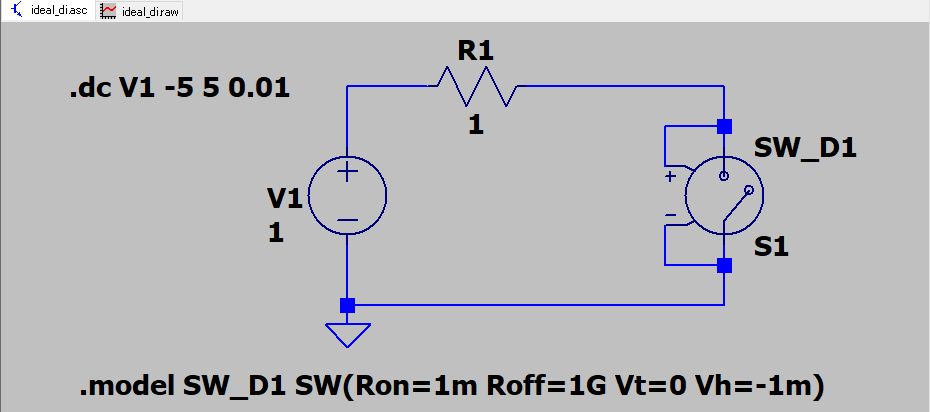

電圧制御スイッチ「ｓｗ」 を使い理想化ダイオードにしたものです。ダイオードを利用した回路において順方向抵抗や逆方向リーク電流の影響を任意に変えての確認などに活かせます。電圧制御スイッチ単体の特性記述は次の通りです。 .model モデル名 SW(Ron=オン抵抗値 Roff=オフ抵抗値 Vt=しきい値電圧 Vh=ヒステリシス幅電圧) 理想化ダイオードを２つ使い両波検波回路を構成した例です。 |
||
