ＢＡ-２７９／Ｕ電池の分解調査

最新改定 2004-Jan-22

ＢＡ-２７９／Ｕ電池の分解調査

　ＪＡ３ＦＴＵ局よりＰＲＣ-１０の電池であるＢＡ-２７９／Ｕを戴き、分解調査した結果です。なお、ＪＡ３ＡＮＦ局によるとこの電池は比較的今風のもので、初代のものはＢ１、Ｂ２電池が単３型ではなく、積層電池であったとの事です。（ＪＨ３ＦＪＡ）

外観

内部

ＡおよびＣ電池

Ｂ１Ｂ２電池

コネクタ部

メーカは、BREN-TRONICS,INC. 今も軍用電池屋として現存します。
製造時期は 0679 の表示より1979年6月と推測されます。

寸法はこの様な感じです。

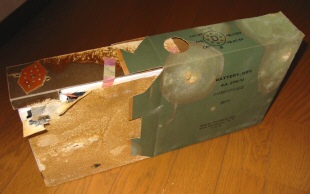

内側面をビニール敷きした紙のケーシングから内部を引き出すと発泡スチロールのボディーとその上部に乗ったボール紙にハトメで取り付けられたベークライトのコネクタ（左端）が現れます。

更に発泡スチロールのボディーの蓋として接着されているボール紙を除去すると、各電池の姿が現れます。

Ａ電池およびＣ電池

写真左奥がＡ電池、１．５Ｖマンガン電池の４本並列接続で構成されています。
写真右手前がＣ電池、１．５Ｖマンガン電池の４本直列接続で構成されています。

Ｂ１、Ｂ２電池

１．５Ｖマンガン電池をなんと９０個直列で構成してあります。４５本の所からＢ１が引き出されています。
プツプツ見えるのは発泡スチロールの粒が電池群を固めた樹脂に付着しているだけです。

コネクタ部

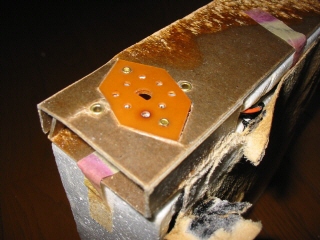

コネクタはロウを含浸したボール紙を口の字状に折り曲げた天の面に２個のハトメで取り付けられています。一見きゃしゃな感じがしますが、がっちりしています。
