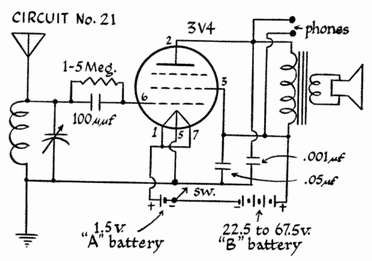

グリッド検波（再生なし）の基本的なものですがＱの大きなアンテナ同調回路にしたとしても感度は稼げません。 ３Ｖ４の場合のＯＰＴは一次側１０〜２０ｋオーム程度のものが必要です。

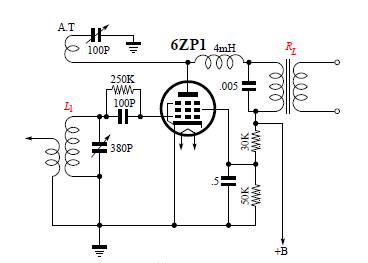

昔々の教則本に登場していた再生付グリッド検波の単球ラジオではポピュラーな回路です。 オリジナルはマグネチックスピーカだったと思います。

昔、球ごとの用途回路の説明本に出ていた回路です。 スクリーングリッドをプレートする疑似３極管がＲＦ系、サプレッサグリッドをコントロールグリッドとする疑似３極管がＡＦ系、その重ね合わせです。 ５０年近く前に市販並四コイルを使い製作したことがありますが 高電界強度用って感じでした。 アンテナコイルのＱを上げＡＦ昇圧トランスを最適にすれば改善する気がしています。

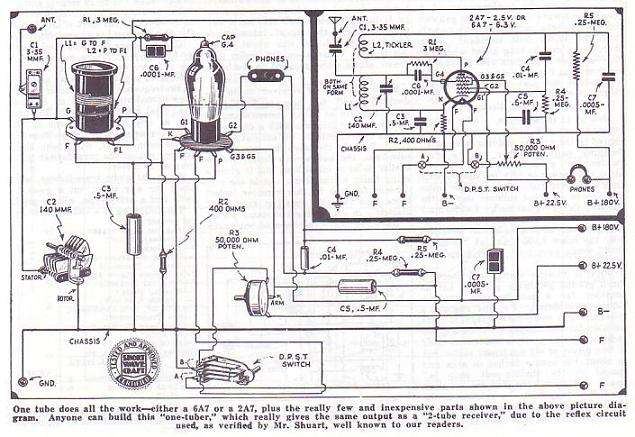

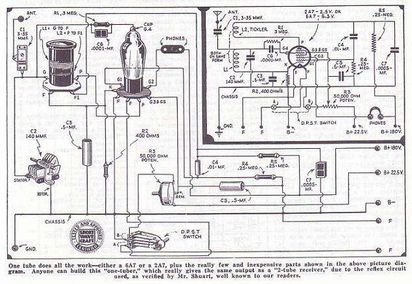

愛称はペンタフレックス（ペンタグリッドコンバータによるフレックス）、１ｔｕｂｅｒ として古くからある回路です。 周波数変換用７極管のＧ１、Ｇ２をＡＦ系に、Ｐ、Ｇ４、Ｇ３・Ｇ５をＲＦ系に起用、ＯＰＴのインピーダンスを吟味し効率の良いスピーカを繋げばこのままで 音は出るでしょう。 ６Ａ７はＯＭのジャンク箱にあるかも知れません。 ６ＢＥ６、１２ＢＥ６は電極構造が違い不可とされています。 ２Ａ７PENTAGRID CONVERTER （88KB） ６Ａ７規格表 （199KB）　 ６Ａ７S、６Ａ８規格表 （157KB） ロクタル管７Ｂ８使用ペンタフレックス例 ７Ｂ８規格表(256KB) 大判回路図へ

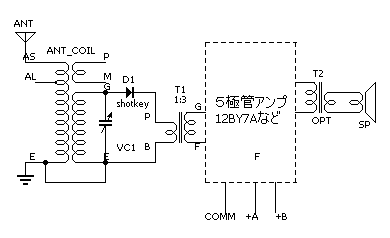

鉱石ラジオに真空管ＡＦアンプを付けた最もシンプルな構成です。 同調検波部はＱの高いアンテナコイルや枠型のループアンテナを使うなどの鉱石ラジオマニアの知見が活かせます。キチンと整合した昇圧トランスと増幅度の高い球の選択がポイントになると思われます。 １２ＢＹ７Ａは適しています。 　同調検波とＡＦ増幅が他の構成に比べ独立なので作り易い構成かも知れません。

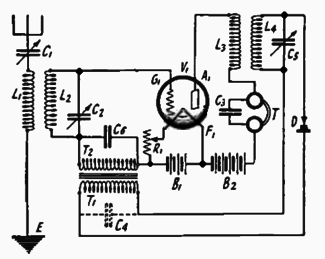

レフレックスの歴史的な基本形です。 直熱管のフィラメント電流調整によるゲイン調整がポイントです。 検波系からグリッド側に回り込むＲＦ成分をどう落とすか、ゲインの発振余裕、位相の発振余裕をどう与えるかが腕の見せところです。 ＡＦトランスのインピーダンス比（検波側：グリッド側）は１：６〜１：１０位が良好になるようです。グリッド側の巻数（Ｔ２）が多く線間ストレ容量でＲＦ電圧が立ってしまうのでＲＦ特性の良いコンデンサ（Ｃ６）でグリッド側二端子間をＲＦ的にバイパス（短絡）します。

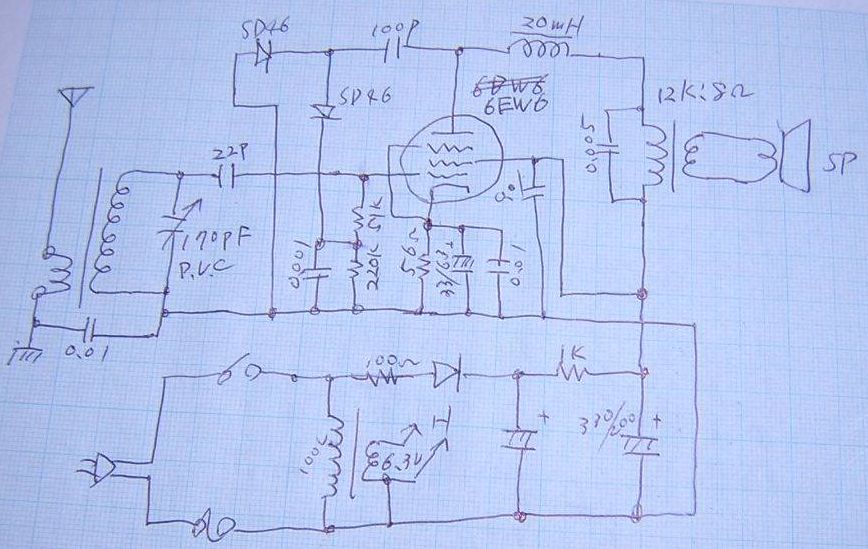

出力側に共振負荷のないＲＦ増幅、ダイオード包絡線検波、ＡＦ増幅のスタイルです。 　同構成で６ＣＢ６使用のレフレックス は一時 神戸のお店からキットが売られていました。 　出力側に同調負荷を持つ本格ＲＦ増幅としたものは、２連または２個バリコンが要りますが感度と選択度を改善できます。しかし普通の高一コイルセットのプレート段間コイルは ２次側がグリッド想定ですのでそのままダイオード検波しても劇的には改善できないようです。 段間コイル２次側をセンタタップとし両波検波にするのも効果ありそうです。 大判回路図へ

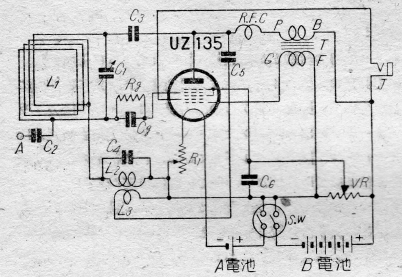

ペンタフレックスと同様に Ｇ３・Ｇ５、Ｇ４、Ｐで超再生検波、検波ＡＦ成分をトランスを通しＧ１，Ｇ２（疑似プレート）でＡＦ増幅のスタイルです。 　１０ｍＨのチョークコイル２つを使ったクエンチング発振トランスは、最近のノイズ対策用のＡＣライン コモンモードチョーク（トロイダルチョーク）を分解し少し巻線を解くと作れます。 　　ＵＺ-１３５ はとても貴重で入手困難ですから ７Ｂ８辺りで代替するのが良さそうです。 製作記事（無線と実験1948.10）へ

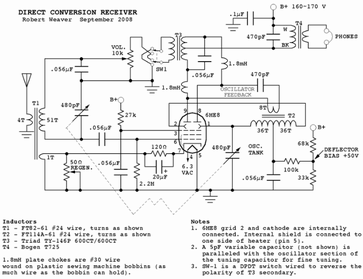

当該ページ One Tube Direct Conversion Receiver へ 　ＡＭのＤＳＢ受信です。 ＲＦゲインを稼ぐためのカソード帰還で再生を掛けています。 この種のデュアルプレートの球は ローカル発振＋平衡変調 想定ですからダイレクトコンバージョンに向いています。 　入手性が割合 良いのはＳＹＬＶＡＮＩＡの６ＭＥ８のようです

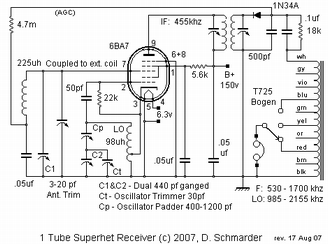

当該ページ Superheterodyne Radio Uses One Tube へ 　中間周波数検波後をレフレックスの要領でＡＦ増幅しＩＦＴと直列にＯＰＴを置く構成になると思われます。

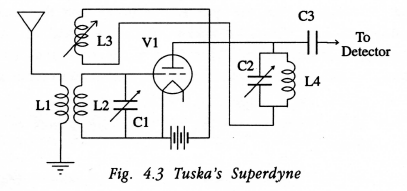

Ｔｕｓｋａ は回路発案者の名前で Ｓｕｐｅｒｄｙｎｅ を商品とするラジオメーカでもありました。 Ｓｕｐｅｒｄｙｎｅはストレート受信機ですが 特長は本図の負帰還付ＲＦ同調アンプ部分で プレート負荷側もＱの大きな同調回路（Ｃ２、Ｌ４）です。 再生（正帰還）に見えるＬ３コイルは 発振状態から高い増幅状態ギリギリのゲインに引き戻すための負帰還を目的としたものです。 　本回路のＬ４コイルに出力コイルを付加し その出力をダイオード検波すれば単球構成に拡大できる素材回路です。センタタップ付コイルとして両波ダイオード検波も容易です。

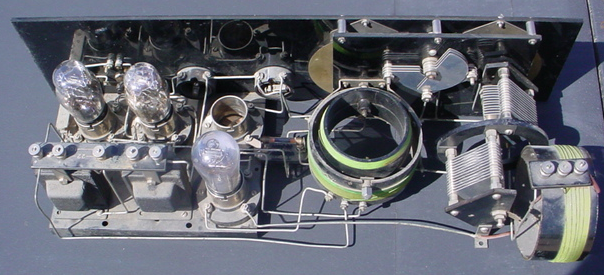

Ｓｕｐｅｒｄｙｎｅ の内機です。 右側の同調回路群に注目してもらい、左から アンテナコイルと「負帰還調整」の可変結合コイル（少し直径の小さいもの）、小ぶりのバリコンが「微同調」でアンテナ同調トリマ、２連バリコンが「主同調」でアンテナ同調とプレート負荷同調が連動、一番右 水平姿勢にあるのがプレート負荷同調コイルです。 　受信操作は負帰還強めで主同調と微同調で放送局が微かに聞こえる状態にし 負帰還量を減らしつつ再同調を繰り返す 操作スタイルだと思われます（稼働品を触ったことがありません）。

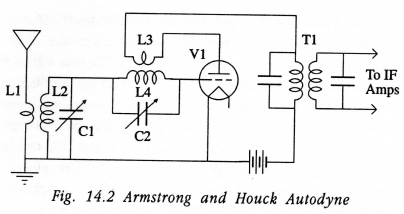

Ｈｏｕｃｈ は Ａｒｍｓｔｒｏｎｇ の助手だったようです。１９２２年に発案の３極管１本の 局発＋ヘテロダイン変換回路 です。 自励発振回路（Ｌ４、Ｃ２、Ｖ１、Ｌ３）にアンテナからの受信信号を重畳させ真空管の非線形特性でミキシング（変換）し Ｔ１で自励発振周波数と受信周波数の差の成分を出力します。 ３極管を多極管のカソードに近い電極に配し 残る電極をＡＦアンプに充てると単球ラジオになれる素材回路です。

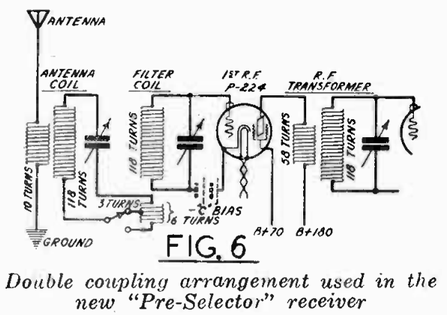

プリセレと言っても単球ではアクティブ型は適用出来ないのでパッシブな共振器になります。 同調特性（帯域特性）の改善に加えピークゲインまでもを上げようとする場合には少なくとも元からあるアンテナ共振回路のＱより大きなＱの付加共振回路が必要になります。

製作関連

＜パーツ通販のお店＞

NPO法人ラジオ少年（JA8ATG） 部品コーナ
　　大体何でもあります。

サトー電気
　　それなりにあります。

＜ドネーションで戴いた品です＞

　参加される方に限り差し上げることができます。 送料のみ負担ください。

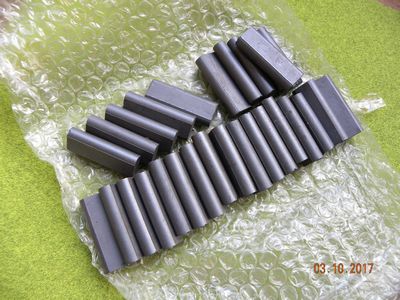

フェライトバー／ＡＭラジオ用の小型フェライトバーです。 断面短辺９ｍｍ、同長辺１６ｍｍ、長さ４４ｍｍ、透磁率不明ですがＡＭラジオ用です。 高感度を狙うなら２本直列等接着も効きます。 下のＰＶＣボビンの内側での回転はカツカツ無理です。 Max２個／人

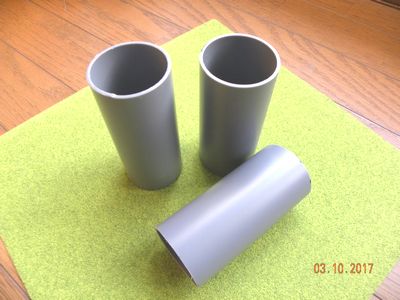

ＰＶＣボビン／Φ４８×Ｌ１００ｍｍＰＶＣ短管です。 高いＱを狙うならスペース巻き、更に断面８方向に割りばし敷いて線間ストレ容量減らすと更に高いＱが得られます。 Max１個／人

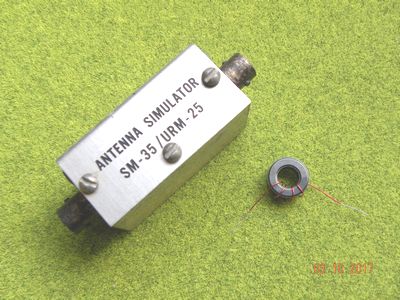

２０ｕＨコイル／４ターンで２０ｕＨのトロイダルコイルです。擬似アンテナ（アンテナシミュレータ）自作用です。トリファイラ巻の製造会社余剰放出品ですので一度巻線を解いてホルマル線１本だけを使って作ってください。 Max１個／人

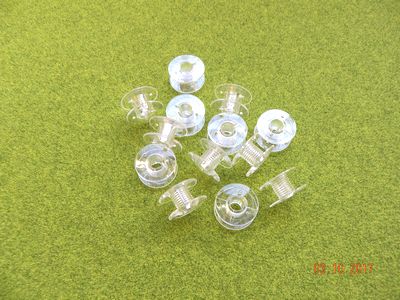

ＲＦＣボビン／ミシン下糸の販売品用らしいですが どうしてもの時ＲＦＣが作れます。 Max２個／人

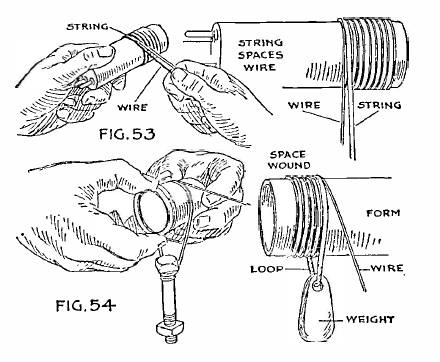

単層ソレノイドコイル スペース巻法 　下側の図は スペース付与は１ターン強のループ分あれば良いのだ って方法です。 実際やってみると重りを適切にすれば上側のダブル巻を解く方法より簡単です。 Everybody's Radio Manual 1946年 第7版より

計測関連

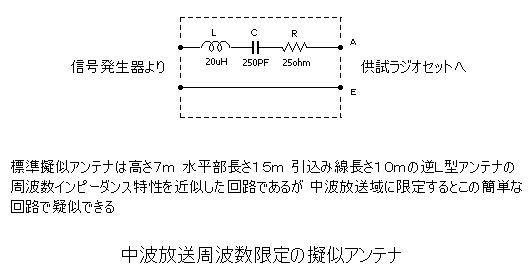

＜中波用擬似アンテナ回路＞

　標準擬似アンテナの正体は標準とする実効高４ｍの逆Ｌアンテナの周波数インピーダンス特性と似たパッシブ回路網ですが コンペで対象となる中波放送周波数に限れば次の簡単な回路となり自作も容易です。 ２０ｕＨのインダクタは必要でしたら送れます。



＜出力音響レベルでの評価＞

　単球ＡＭラジオコンペの審査における計測では 出力レベルは電気信号ではなく音響レベルを対象としています。 その際 人の聴感特性をもっとも反映したＡスケールと呼ばれる補正（周波数域を細かく区分し重み付）を掛けたレベル（Ｌａ）を適用します。そのため例えば同じ周波数帯域で見て同じ総電力であっても人の聴感特性に沿った音響周波数対音圧スペクトルに寄せて来れば有利になる（事実聴感刺激が大きい）訳です。

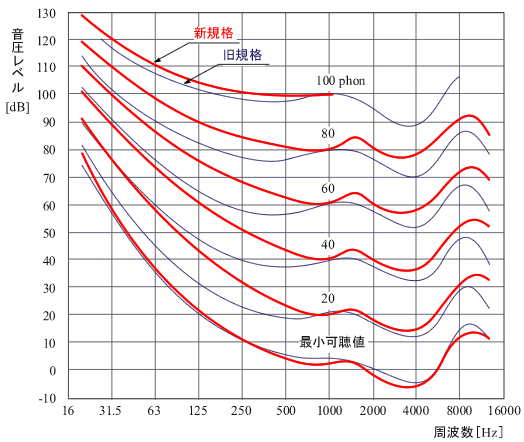

　Ａスケール補正での重みのイメージは、概ね下記の 等ラウドネス曲線（ISO226国際標準）の４０フォーンのカーブ（赤線）の逆数相当です。
