R-390Aメインテナンス５

RFユニットギヤ単体
（１）ギヤ単体はシンナー液に浸して、付着しているグリスを刷毛で洗浄する。

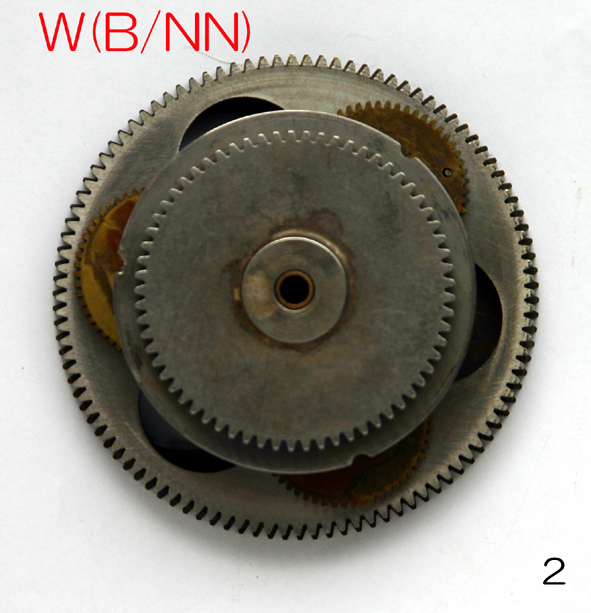

（２）ダブルギヤは指で相互に動かして、ギヤの間を洗浄する。

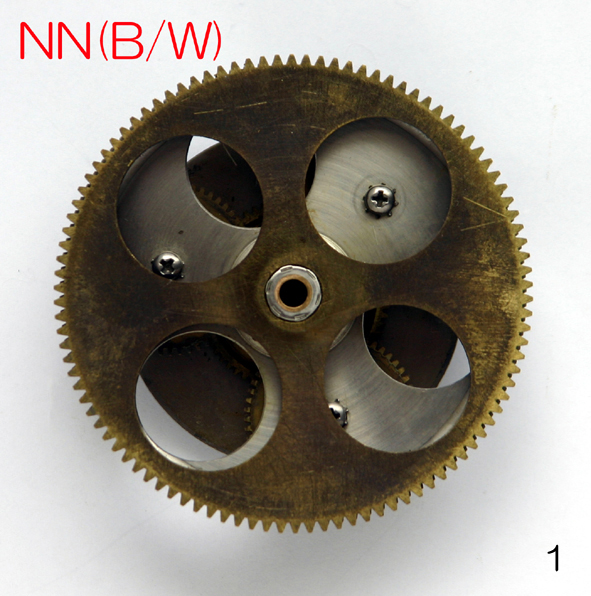

（３）NN/B/Wギヤはギヤを回転させて洗浄する。

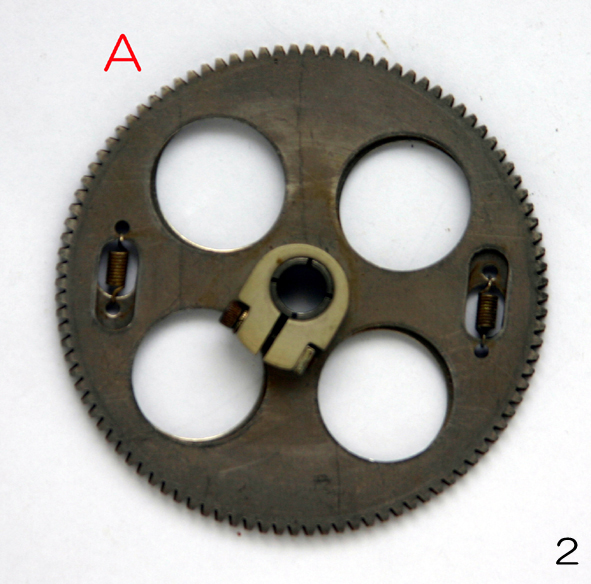

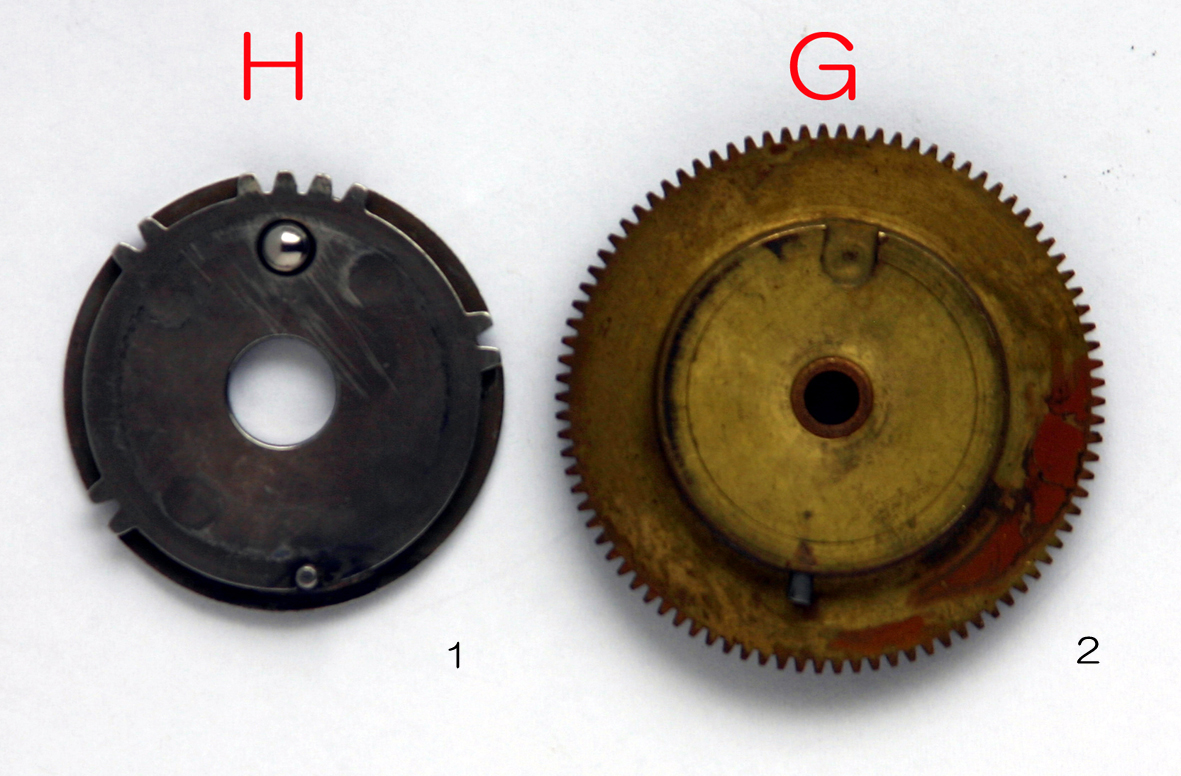

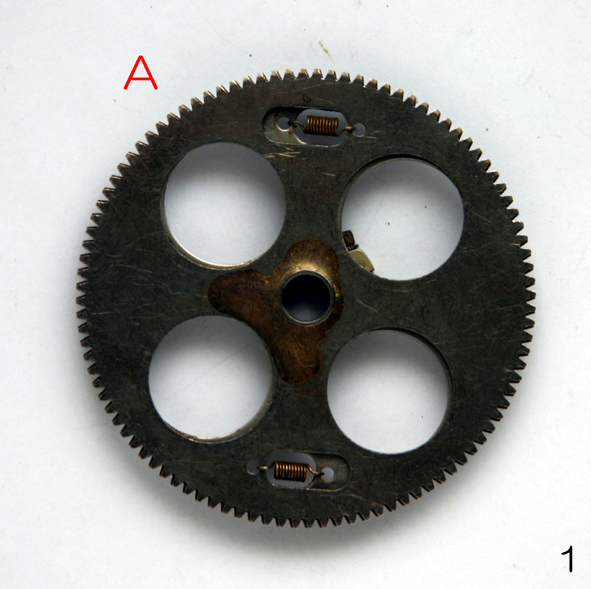

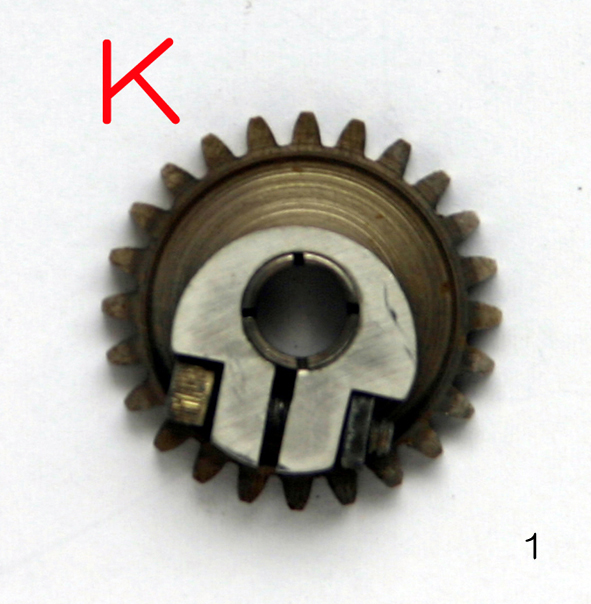

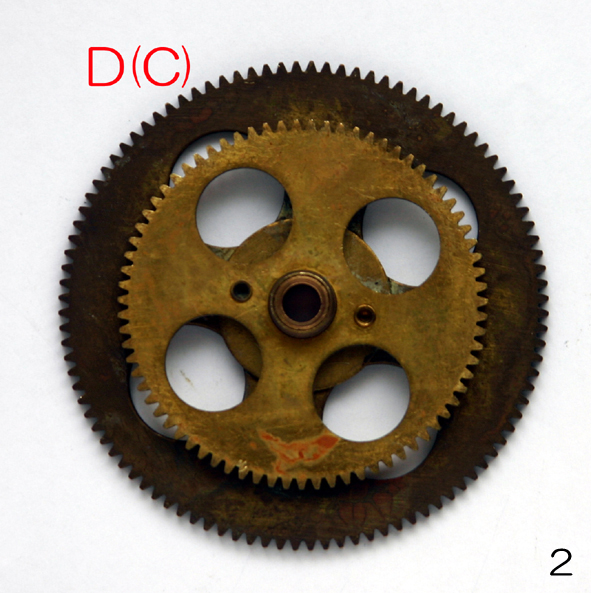

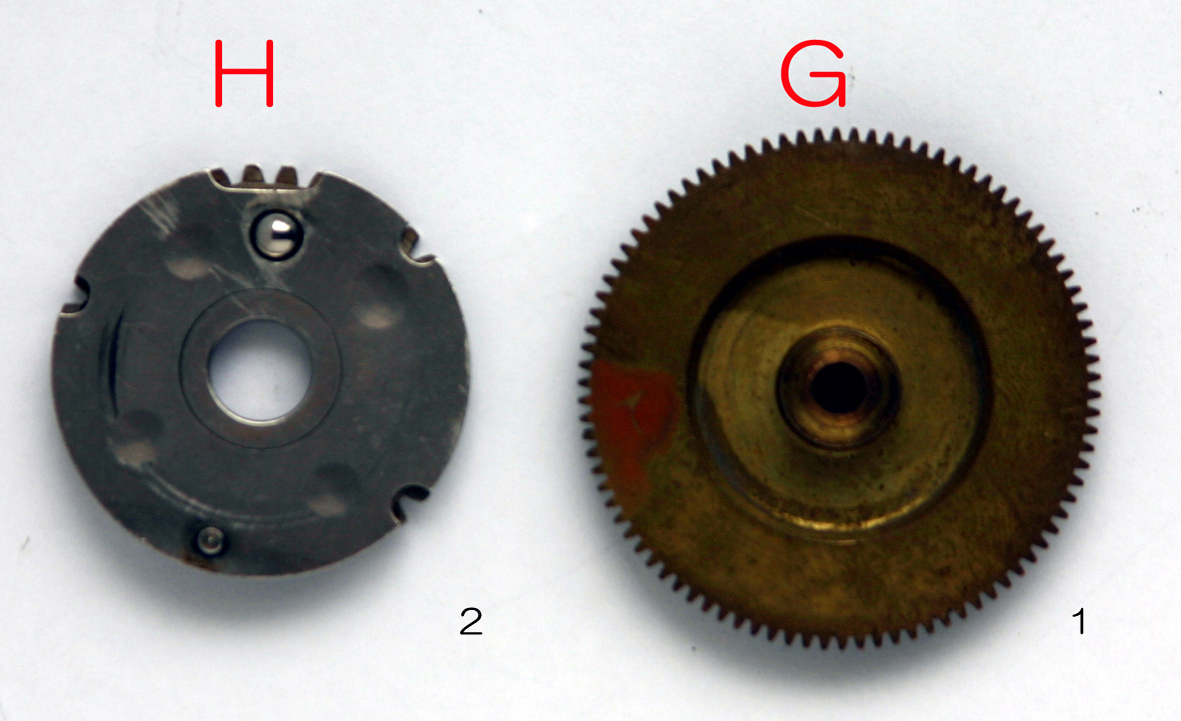

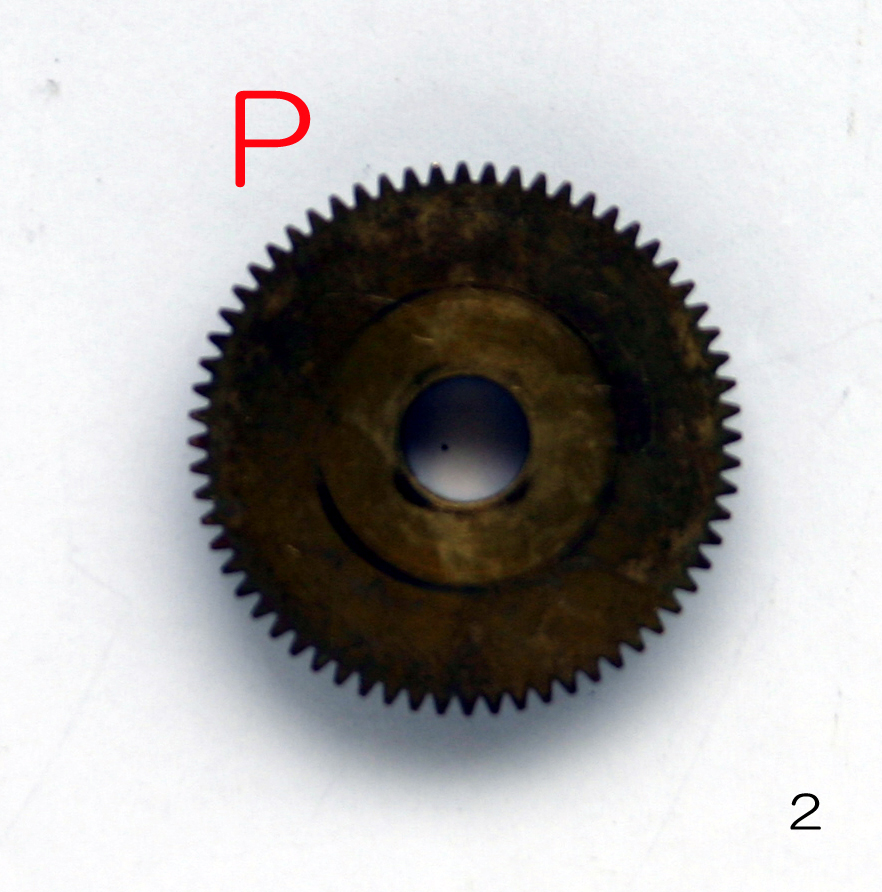

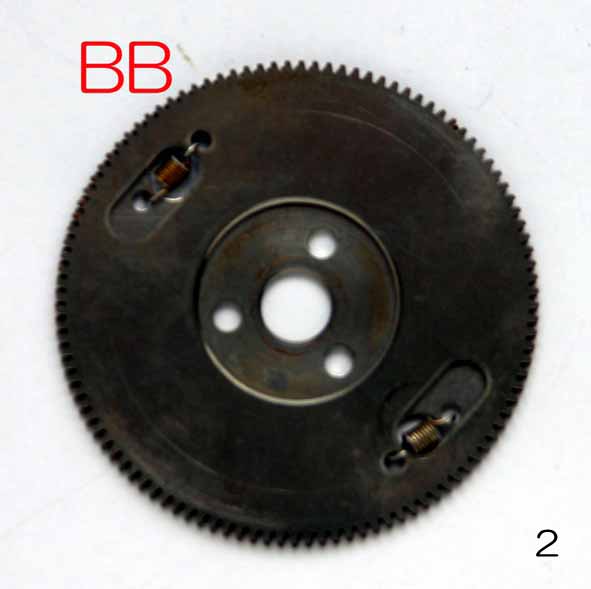

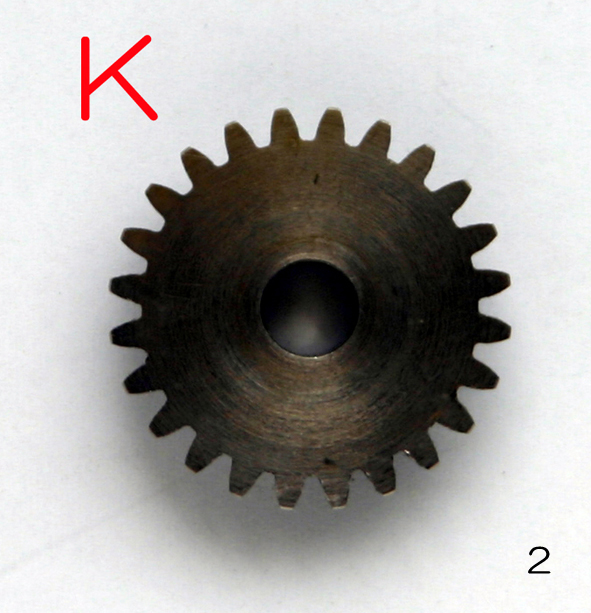

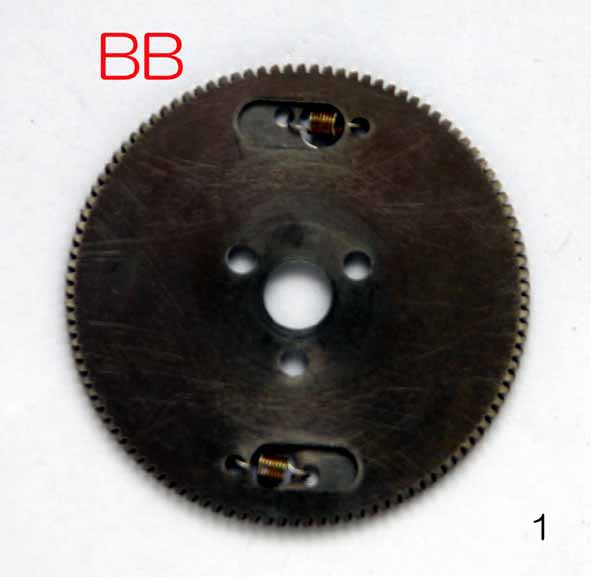

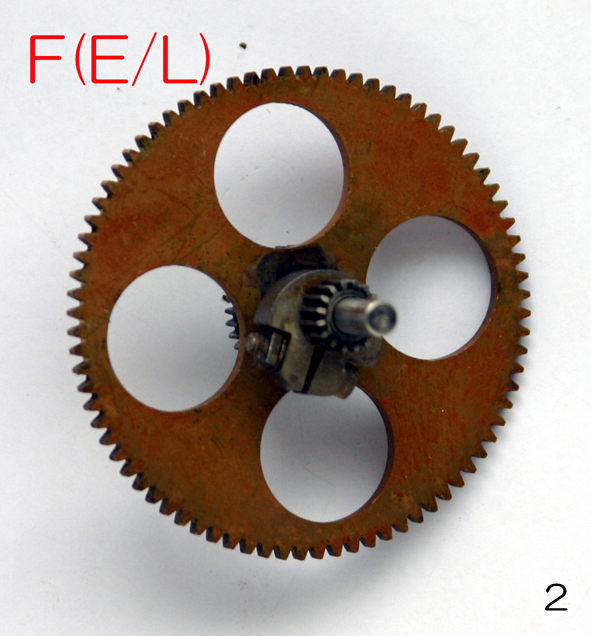

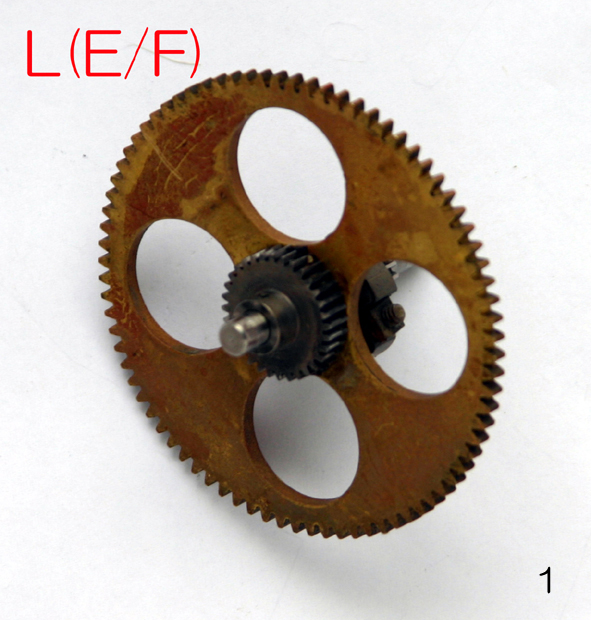

（４）右下の番号「１」は表側、「２」は裏側。表側を前面パネル側にして取り付ける。

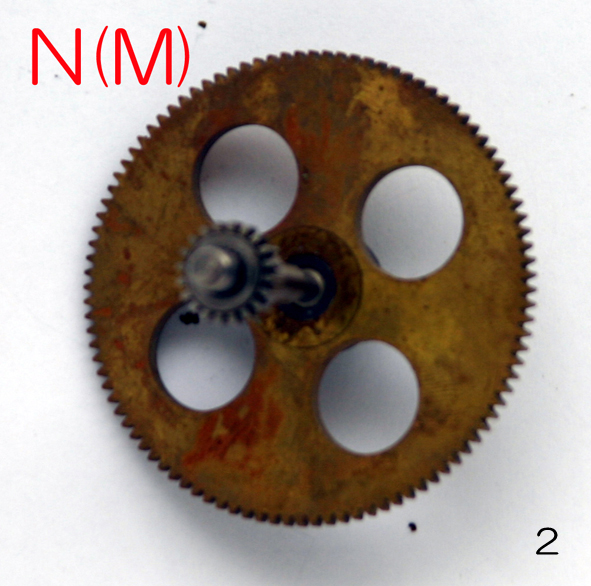

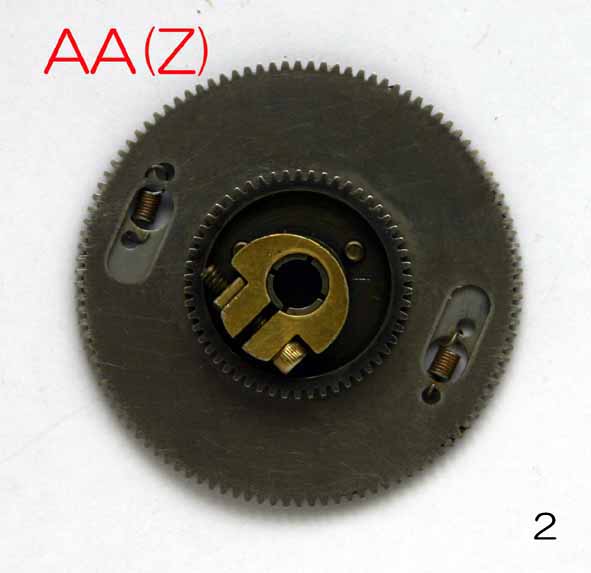

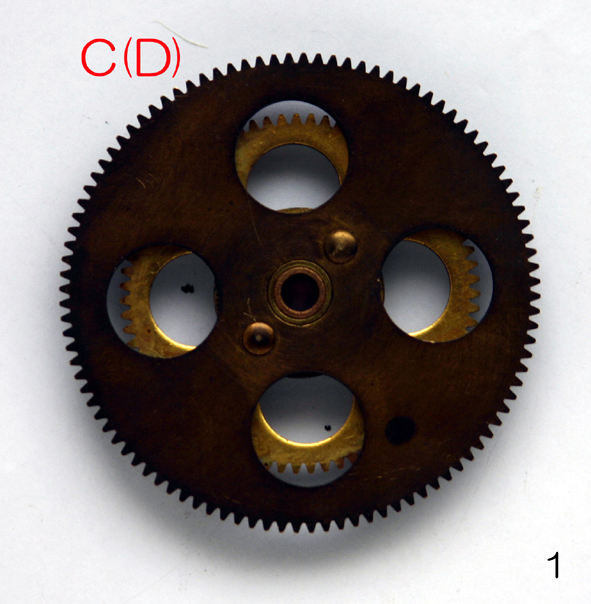

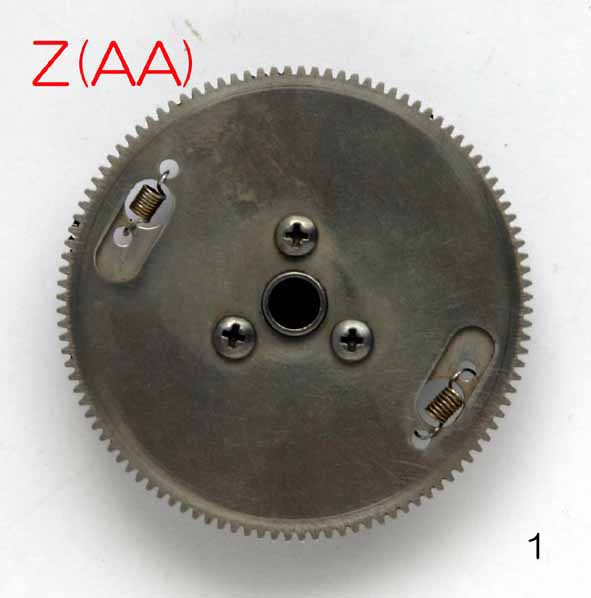

　　　注：穴あきギヤは「MC CHANGE」関連ギヤ。括弧内は見えない側のギヤ名称を示す。
