単球ＡＭラジオコンペ 応募作品と評価結果　（作品番号６ａ）

最新改定 2018.May.31　単球ラジオコンペ事務局

作品要旨

作品説明

写真等

回路図

評価等

＜作品要旨＞

　茅沼さんのロクタル管７Ｂ８による電極群をＲＦ増幅とＡＦ増幅に使い分けレフレックス構成したラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 ６ａ

１．作品名：アサガオラッパラジオ

２．製作者：茅沼完治　（JA1HVL)

３．方式名：ペントードレフレックス　　７Ｂ８

４．仕様：

　供給電源／１００V

　真空管名／７Ｂ８

５．回路構成：　回路図参照

６．操作要領：

セットアップ
正面パネルには電源スイッチ　同調バーニアダイアル　感度調整ボリョウムが有ります。
アンテナ接続は　ワニグチクリップを使用し所定のタップに接続します。
スピーカーはドライバー部は本体に設置　ホーン部は脱着式で勘合部に先ず保護キャップを外しその後ホーン部分を差し込みます。
背面には電源コネクター、フューズが有ります。
パイロットランプは本体中央部に有ります。

受信
１　５３１Khz
　 ダイアルを１４付近に合わせます。
アンテナタップ　７もしくは８に接続
感度調整つまみ　４時方向から５時方向にあわせる。
最高感度になるようにダイアル、アンテナタップ、感度調整を調整。
必要に応じバリコンのトリマー調整。

２　１０００Khz
ダイアルを６３付近に合わせる。
以下　１と同様

３　１６０２Khz
ダイアルを８８付近に合わせます。
以下１と同様


７．　製作者特記
　　　真空管ラジオ制作は子供の頃兄が並３ラジオの作成を見てから始めました当時春日無線（現JVCケンウッドHD)の実態配線図を見ながらの作成でした。その後も出来合回路のコピーに終始していました。
今回始めるに辺り＜再生付グリッド検波 ペンタフレックス＞　が面白そうと始め資料と同じ回路で作成したつもりが。再生コイルの自作がが上手くなく再生動作出来無くでも真空管は皆さんと重複しないようなロクタル管７Ｂ８に固定し検討後、５ＧをＲＦ入力その後ダイオード検波、１Ｇ音声入力に変更して仕上げました。
高感度、高出力にはQの高いコイルと考えリッツ線に大きなボビンこれは水道用塩ビ管を使用しました。塩ビ材料がコイルに不適らしいですが他の材料の入手が無く大きさ優先で使用しました。
効率が良く荷姿８０ｃｍ形状に収まるスピーカーとしては大人の科学真空管ラジオのラッパ部をとホーンスピーカのドライバー部を使用し脱着式としました。勘合部は水道用塩ビ管使用しました。


＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

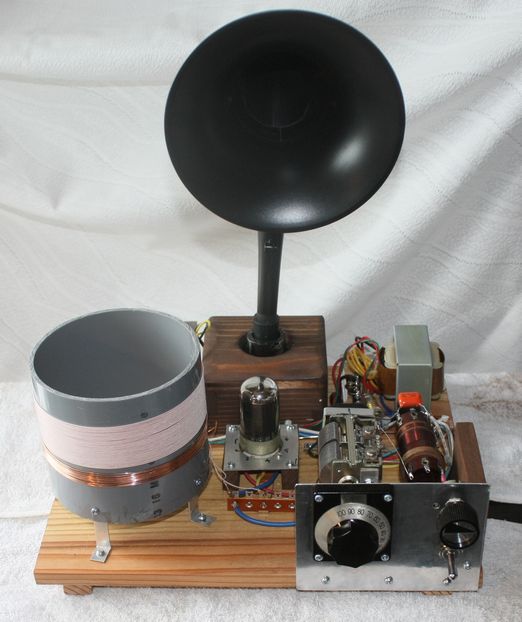

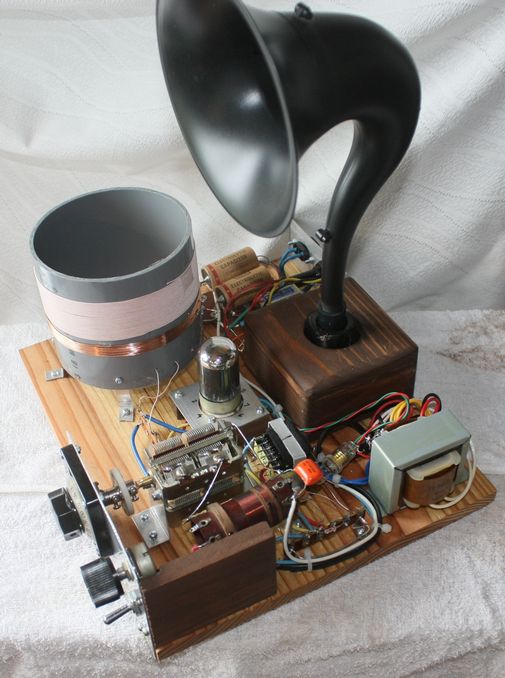

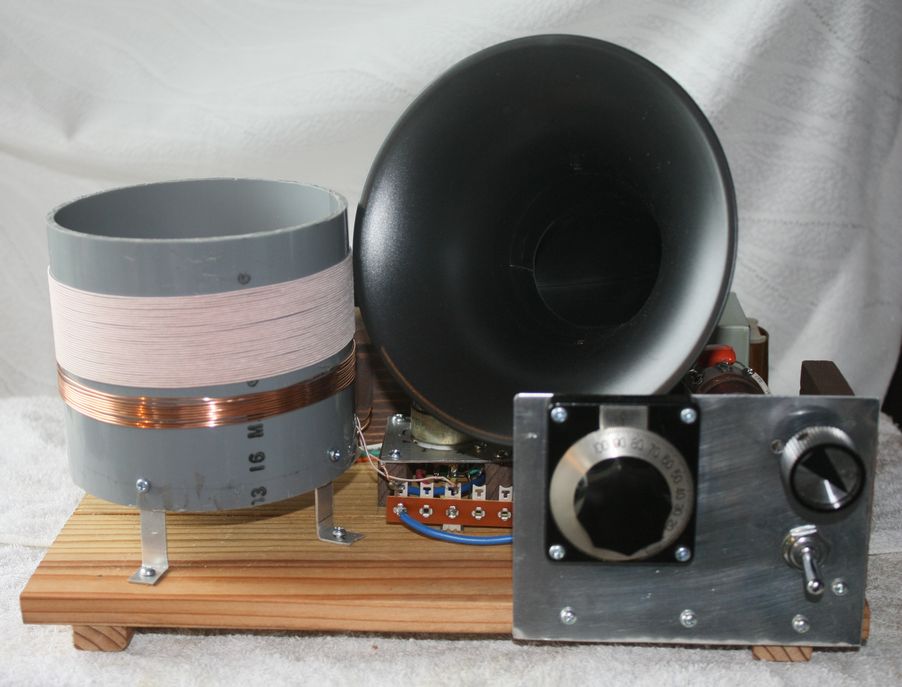

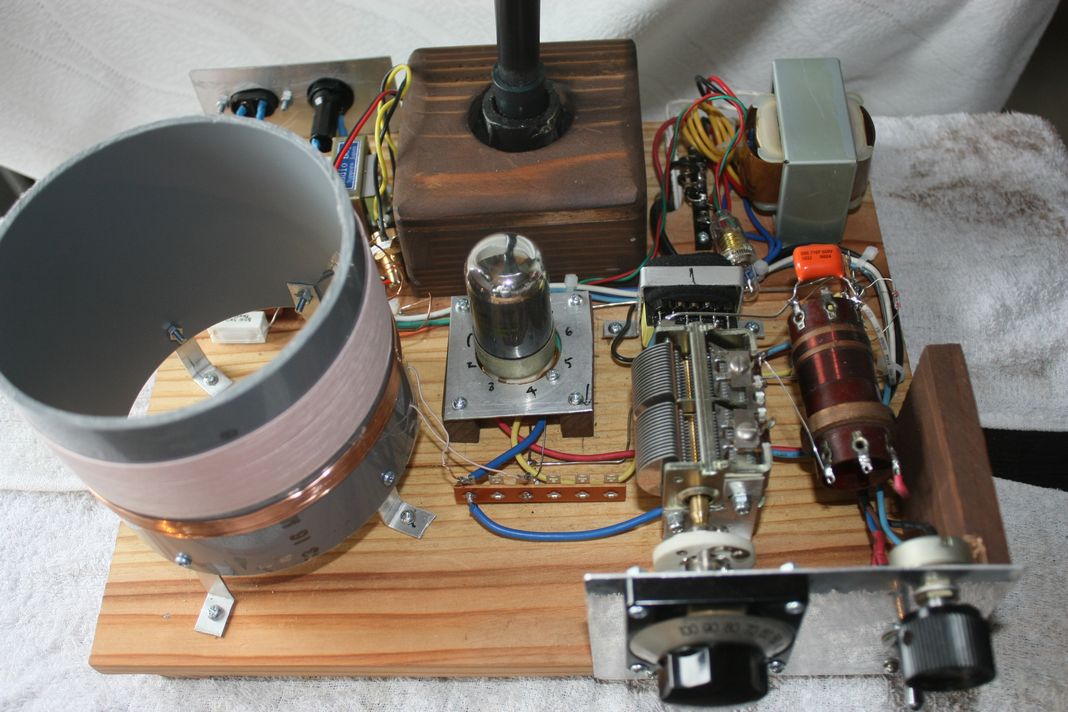

写真１： アサガオラッパの存在感がすごいですね。 写真２： 信号流れに沿った合理的な配置です。 写真３： パイロットランプも居ますね。 写真４： ロクタル管の輝きが印象的です。

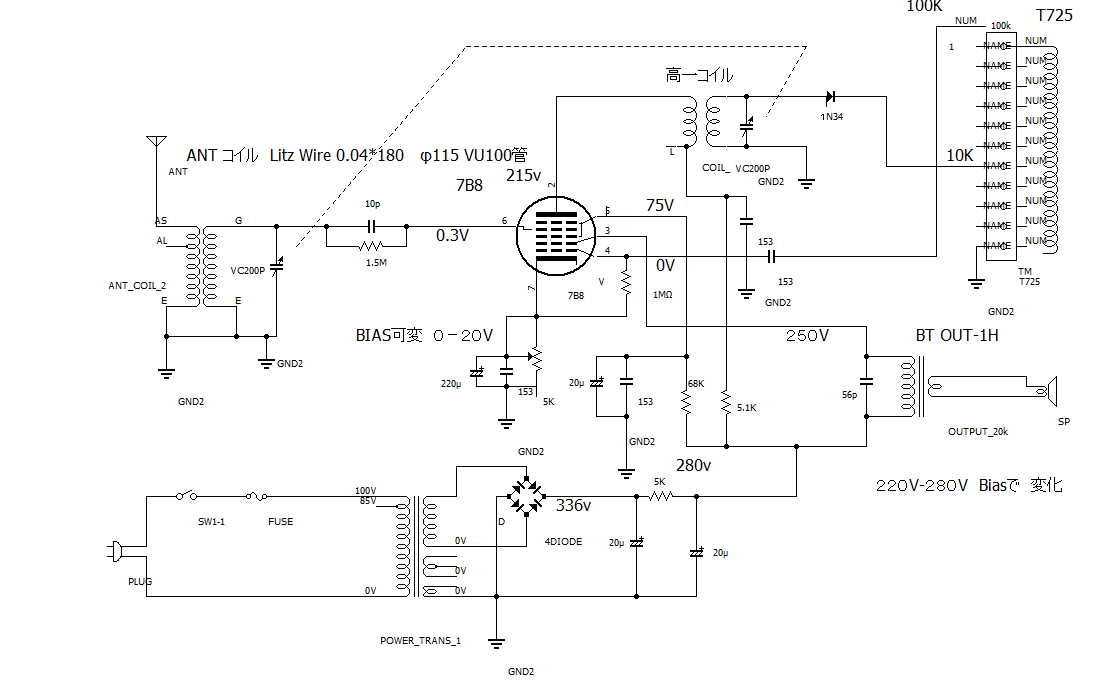

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz 33.8 dBA 42.8 dBA 66.9 dBA T>C　H>A　N>A T>B　H>A　N>B T>A　H>A　N>A 1000KHz --- 29.0 dBA 47.8 dBA T>-　H>-　N>- T>B　H>A　N>A T>A　H>A　N>A 1602KHz --- --- 31.2 dBA T>-　H>-　N>- T>-　H>-　N>- T>B　H>A　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	２Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	２Ａ
回路	官能	２Ａ
適用部品	官能	Ａ
その他	官能	Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）

改定来歴：
　2018.May.31　評価結果を追加
　2018.May.09　レビュー結果により回路図、作品説明文を差し替え
　2018.Apl.27　作品製作者へのレビュー用
