＜作品要旨＞

　小島さんの ６ＢＺ６によるレフレックスラジオです。 リッツ線ダイアモンドウエーブコイルが起用されています。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 １１ｂ

１．作品名： 6BZ6 単球レフレックスラジオ

２．製作者： 小島 基裕 (JA3ZFR)

３．方式名： 5極管単球レフレックス

４．仕様：

　供給電源／AC100V　50/60Hz　商用電源

　真空管名／6BZ6

５．回路構成：　回路図参照

６．操作要領：

　操作要素／電源入切、同調、音量調整、アンテナ端子にアンテナ接続
　アンテナコイル・タップSA,LAはクリップで選択（既存はLA)

　操作要領／

　1．電源コードのプラグをACコンセントに接続。
　2．ANT端子にアンテナ線を接続。
　3．電源のトグルスイッチ跳ね上げにて電源入りにする。
　4．同調用ダイアルを回し選局する。
　5．音量調節ツマミを回し適度な音量にする。

７．その他 （製作者特記）

　ネット上で見つけた回路が面白そうなので随分前に部品を揃え製作せず数年そのままでしたが、単球ラジオコンペがきっかけとなり2号機として製作しました。
　コイルを当初のバーアンテナからダイヤモンドウエーブコイルに変え、プレートでも同調を取り複同調にしたりして発展してきました。しかし感度は向上したものの分離はあまり良く無いです。

　その後の改良／

　検波出力を稼ぐためAFTで2.6倍ほど昇圧していましたが、昇圧過多気味で強い局が歪み音質悪くAFTは止め抵抗負荷に変えました。そもそもAFTは巻線DCRが低いためAVC用検波負電圧が上らず高抵抗負荷にてAVC効果はかなり改善されたようです。
　他には検波コイルのコア調整をやりすぎてスクリューがバカになり、仕方なくインダクタンスをアンテナ側と同じ270μHに固定しています。本当はバリコンは2個使いにして個々に同調を取った方が選択度が上がり良いかもしれません。
　なお同調ダイヤルは全くのお飾りで目盛りは受信周波数と合致しておりません。
　感度はかなり高くアンテナ線無しでもNHK第一および第二、KBS京都がガンガン鳴ります。5ｍほどの室内アンテナを繋げば混信はあるものの七局ほど入るので何とか実用にはなりそうです。
　まだまだ改良の余地を残しますがタイムリミットも迫り現状での参加となります。


＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

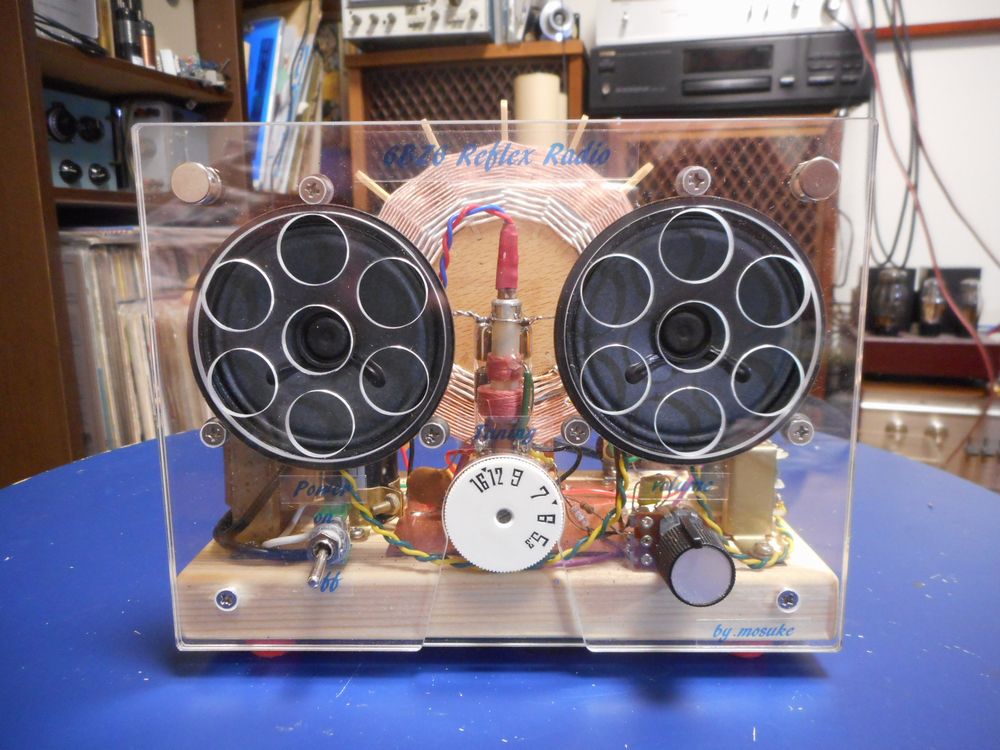

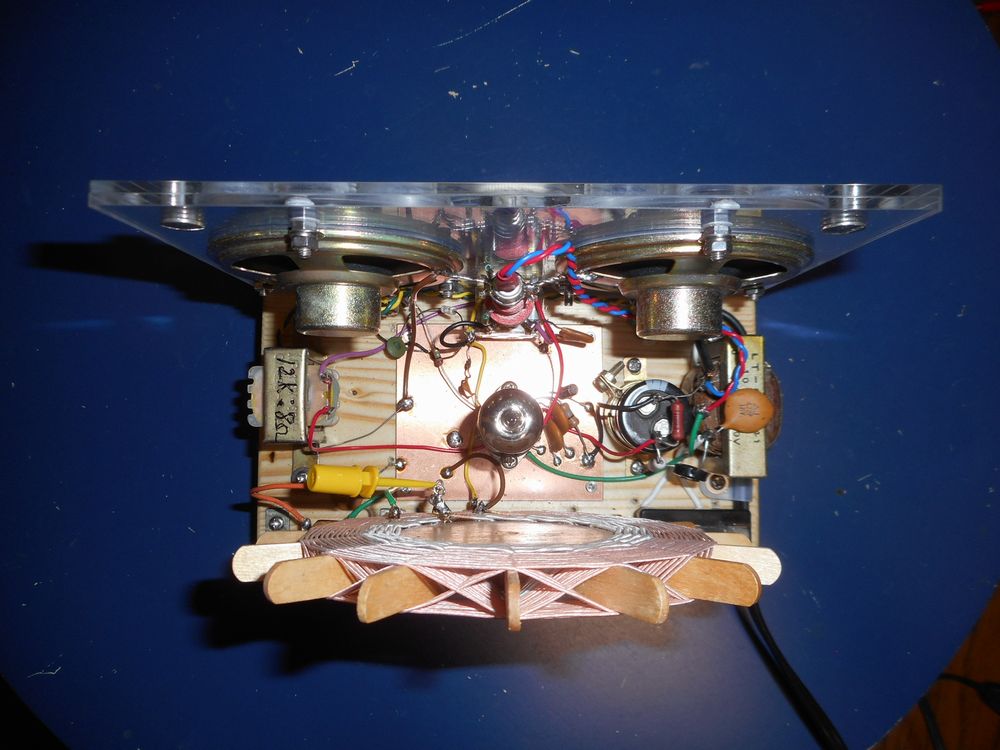

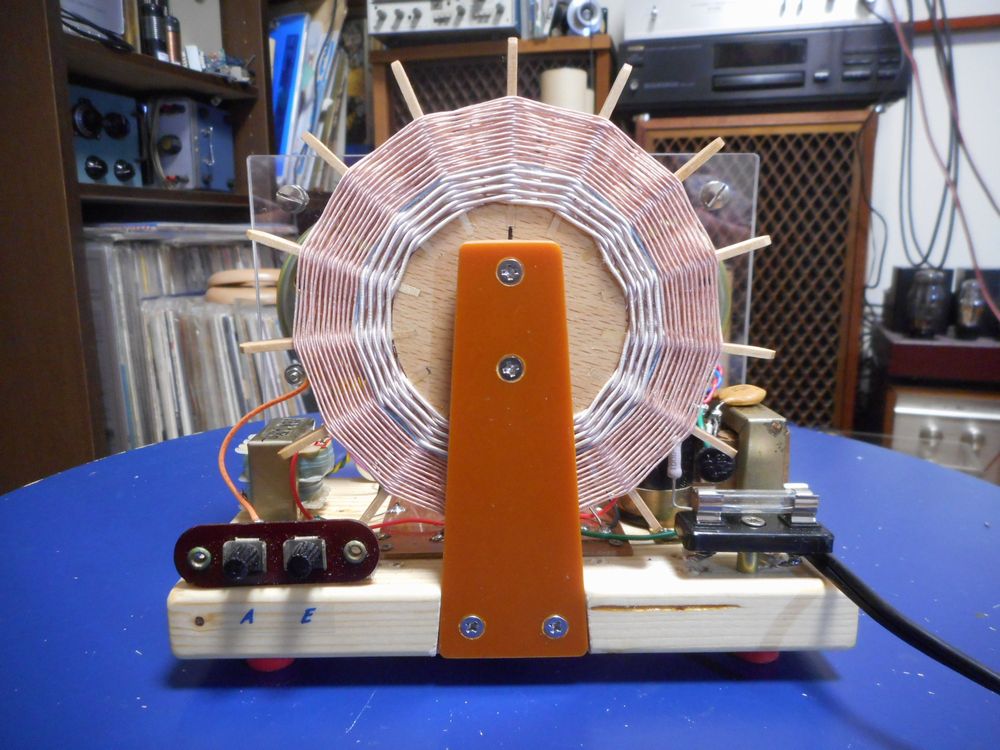

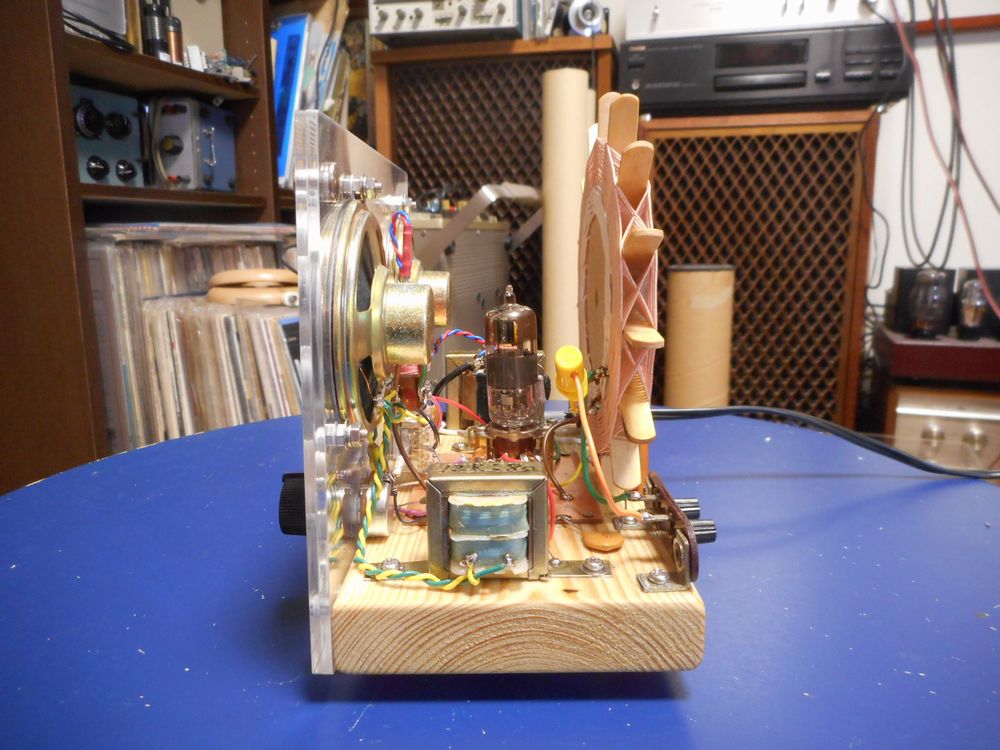

写真１： 透明アクリル板による前パネルから見えるアンティーク感もある特徴的な景色が特徴です。 写真２： 非常にコンパクトです。 写真３： リッツ線のダイアモンドウエーブ巻きコイルがいいですね。 写真４： 背面側から前面側への信号流れにうまく配置されています。

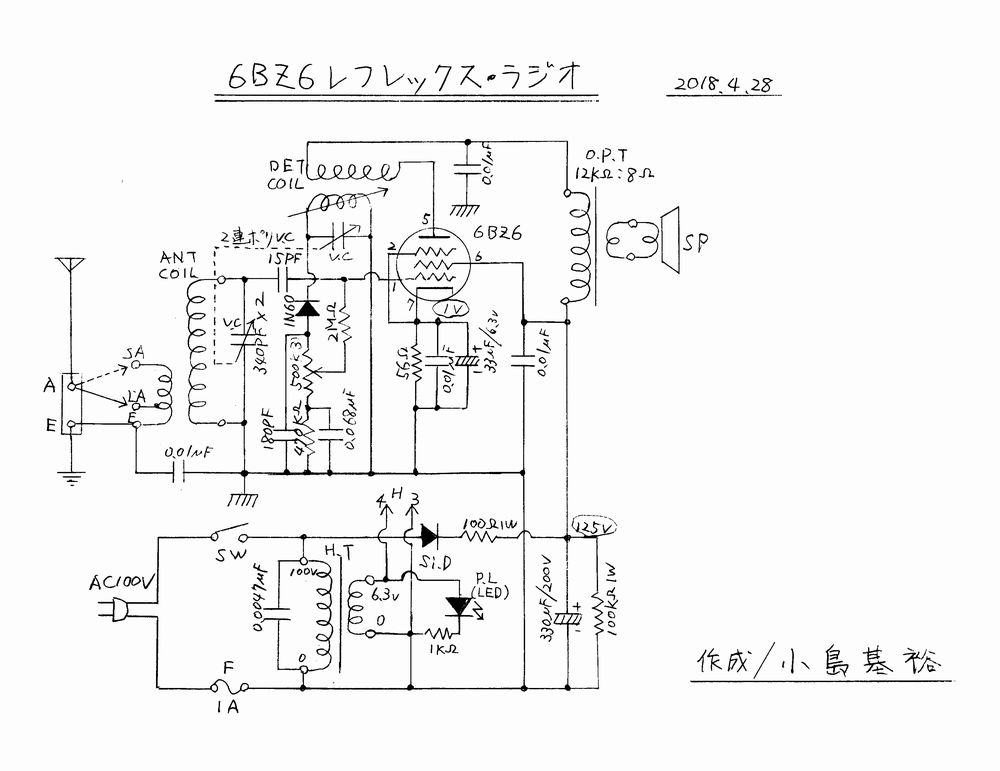

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz --- 32.3 dBA 68.1 dBA --- T>C　H>C　N>A T>A　H>A　N>A 1000KHz 41.6 dBA 49.1 dBA 76.5 dBA T>C　H>C　N>A T>B　H>B　N>B T>A　H>A　N>A 1602KHz --- 59.6 dBA 65.7 dBA --- T>C　H>C　N>A T>A　H>A　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	２Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	Ａ
回路	官能	Ａ
適用部品	官能	２Ａ
その他	官能	２Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）
