単球ＡＭラジオコンペ 応募作品と評価結果　（作品番号１６）

最新改定 2018.May.31　単球ラジオコンペ事務局

作品要旨

作品説明

写真等

回路図

評価等

＜作品要旨＞

　内田さんの １２ＡＱ５による僅か１２Ｖサプライのレフレックスラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 １６

１．作品名：HHE-088 The Hum of Fly（ハエのブンブン音）

２．製作者：内田 裕之 JG1CCL(W3CCL)

３．方式名：低電圧動作五極管レフレックス（カソード帰還再生付RF増幅/AF増幅、ダイオード倍電圧検波）

４．仕様：

供給電源／安定化電源DC12V

真空管名／12AQ5

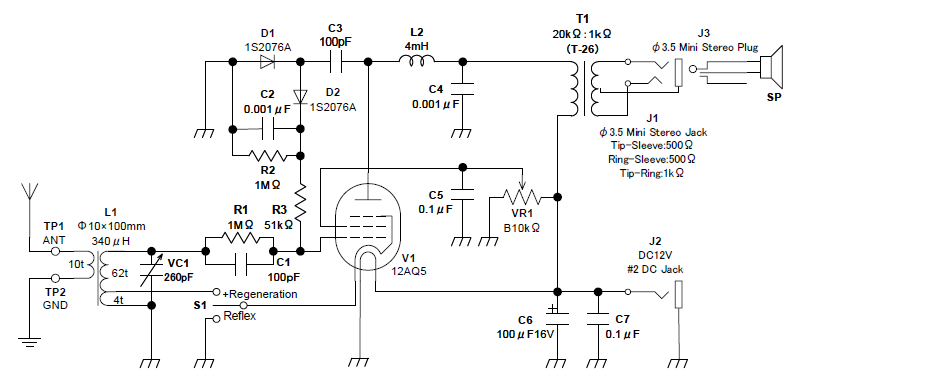

５．回路構成：回路図参照

６．操作要領：

操作要素／パネル
DCジャック（センタープラス電源）、GND端子（黒）、ANT端子（赤）、Tuning（同調）、
外部出力端子（ステレオミニジャック）、切替スイッチ（+再生/レフレックス）、Regeneration（再生調整）

操作要領／

準備
1）ANT端子（赤）に外部アンテナを接続します。
2）GND端子（黒）にアースを接続します。
3）外部出力端子にスピーカーを接続します。
4）切替スイッチを下側（レフレックス）にします。
5）再生調整を最大（左一杯）にします。
6）DCプラグ（#2センタープラス）を安定化電源と接続します。

電源ON
1）電源スイッチはありませんので、DCジャックにDCプラグを挿入します。
2）しばらくすると真空管のヒーターが点灯します。

受信
1）同調ツマミを回して、希望周波数の放送局を受信します。
2)音量調整はありませんので、再生調整ツマミを左へ回して調整します。
3）+再生にするには、切替スイッチを上側（+再生）にします。
4）再生調整ツマミを左へ回して、再生が強過ぎるピーという発振音からサーという音に変わる寸前に調整します。

電源OFF
1）電源スイッチはありませんので、安定化電源のスイッチをOFFにします。

７．その他 （製作者特記）
　単球でスピーカーをならすことを想定すると、球の特性を活かす100V以上で、高いQのコイルや大型外部アンテナ、効率の良いスピーカーが考えられます。後者の高いQのコイルや大型外部アンテナや効率の良いスピーカーに関しては、無電源ラジオによる「全国・電波ホットスポット探検隊」活動でも実感していることと共通点があります。ところで、球の扱いに長けている各局は、部品も手持ちのものがあり100V以上で製作されるだろうと考えます。そこで、移動でも使用できるようにカーステレオ用12V管である12AF6でと始めました。しかし、データシートによりプレート電流（12.6V、0.75mA）であるとのご指摘（データシートは最初に熟読必須ですね）を受け悩みつつ、低電圧動作でグリッドリーク（0Vバイアス）による初速度電流はと、たまたま手元にあった12AQ5での実装となりました。詳細な設計や検証作業はしていませんが、結果としてダイオードは1S2076Aになり、12AF6の「カの泣くような音」から、低電圧動作12AQ5の「ハエのブンブン音」へ進化することができました。毎度のことですが、一つ製作すると十の疑問が湧いてきます。
　「単球AMラジオコンペティション」はとてもエレガントな企画ですね。製作した作品そのものには満足していませんが、設計製作の課程にとても満足しています。無電源ラジオも奥が深いと感じていましたが、再生式ラジオも同じように奥が深いです。それらは新たな発見や疑問へ、その先へのモチベーションアップへとつながっています。また、多くの局との交流もさらに拍車を掛けているのだと思います。このような機会をありがとうございます。


＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

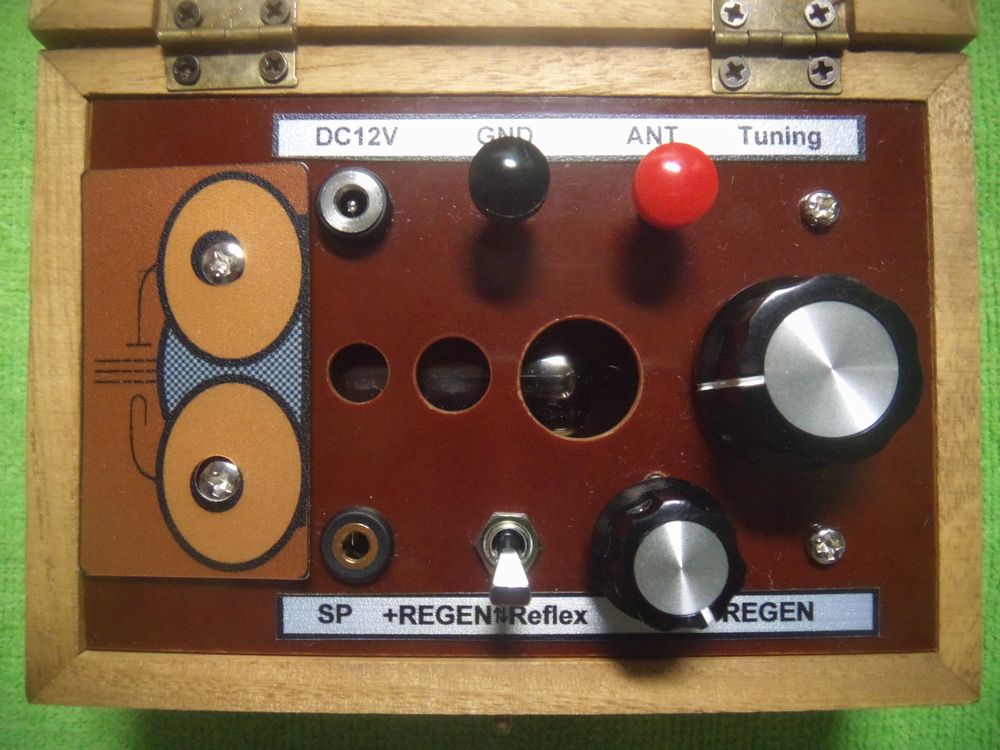

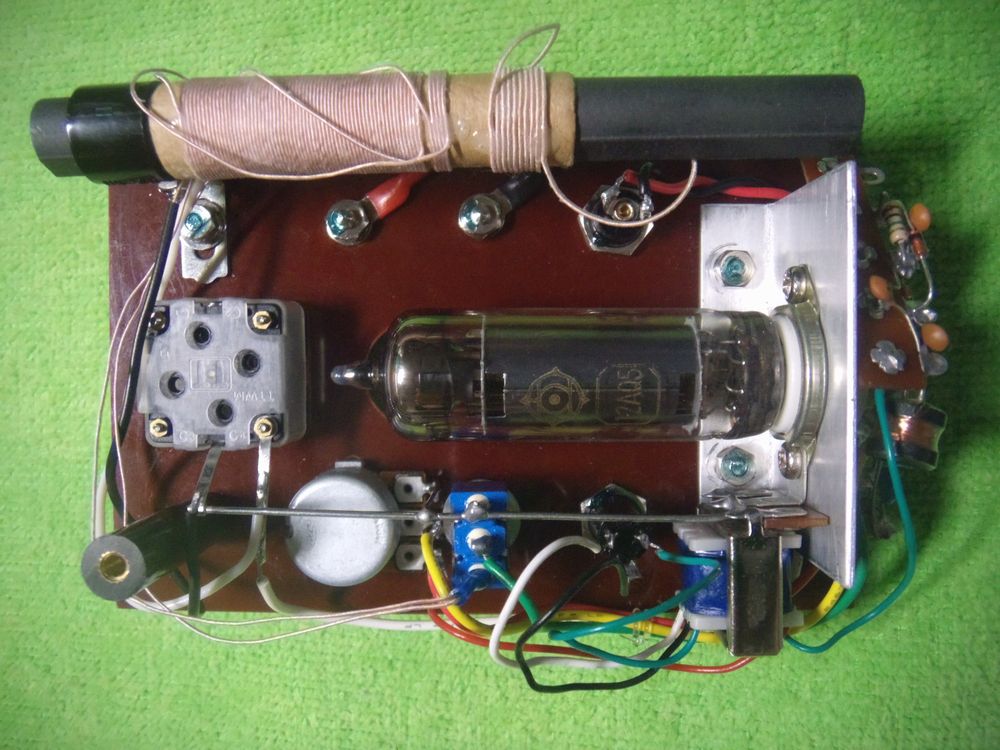

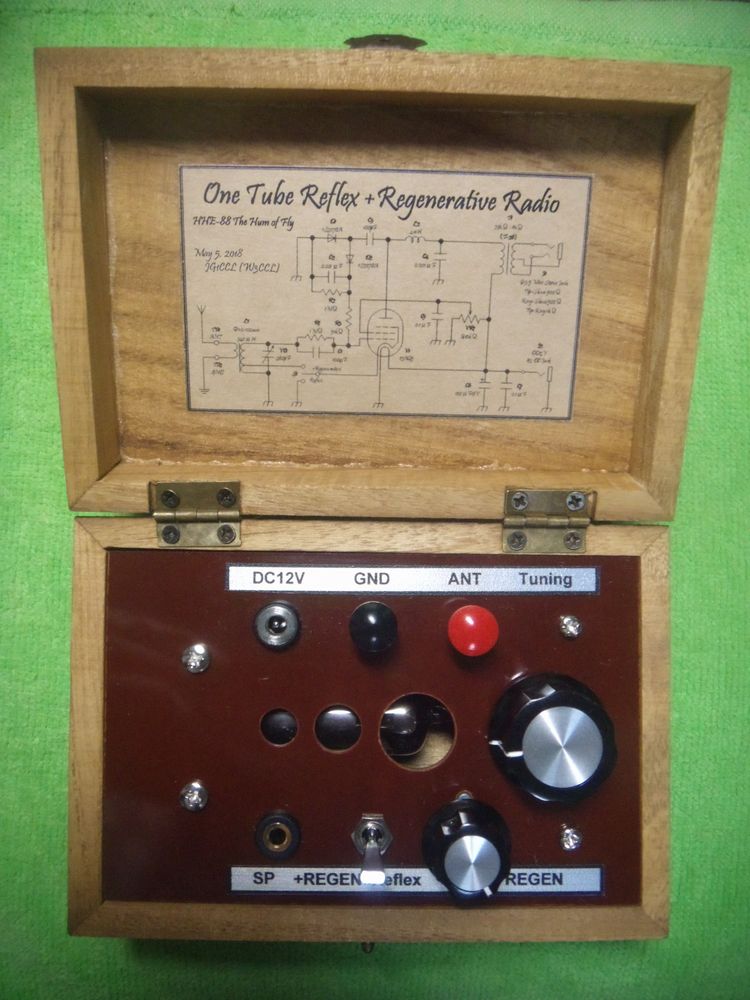

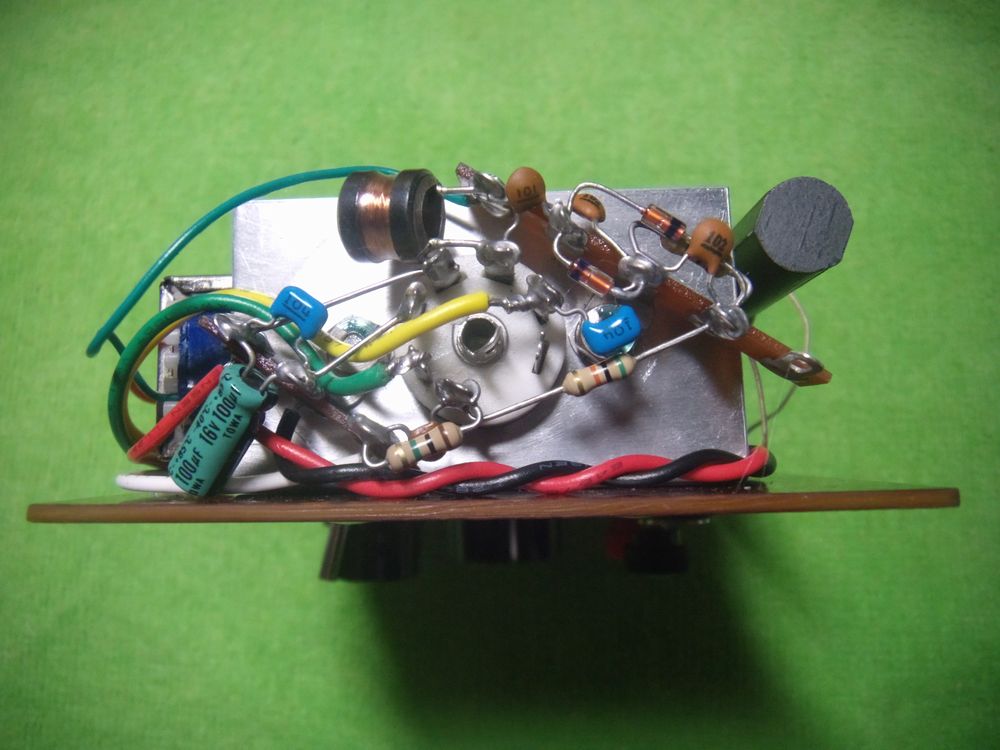

写真１： １９３０年代のレトロ感！ 写真２： 小さな子供も喜びそうです。 写真３： あらたな実装スタイルの風が･･。 写真４： １２Ｖサプライなので身近に調達できる部品なんですね。
