● ＵＲＣ-６８について              (最新改定 2005-Apr-17, JH3FJA )

  ＵＲＣ-６８はヘリコプター搭乗員が装備したレスキューラジオだそうで、空対空、地対空をＵＨＦのＡＭ波、ＶＨＦのＦＭ波でカバーしたようで、ガードチャンネル（243.000MHz AM 緊急周波数）以外にＵ，Ｖ各３ｃｈを３ケの水晶の実装で可動出来ます。レスキューラジオとしては珍しくローバンドＶＨＦが含まれ（＊1,＊2）、恐らく常時は物資補給等の非レスキュー用途をカバーしていたと思われます。 トーンスケルチを持っておりＰＲＣ-２５、７７等とも交信されたと想像すると楽しい機械です。 ＳＷＥＰＴモードでのビーコンは、ＵＨＦ／ＶＨＦの交互連続発信となり不如意な２４３Ｍｃの発振となりますので厳重注意が必要です。（243.000MHzは2009年まで現役の緊急周波数です）
    ＊1  Survival Equipment,Brooke Clarke N6GCE,Frequency & Function Table
    ＊2  U.S. Military Portable Radios/By Alan D.Tasker,WA1NYR/SAR/Rescue Radios

■ 概観

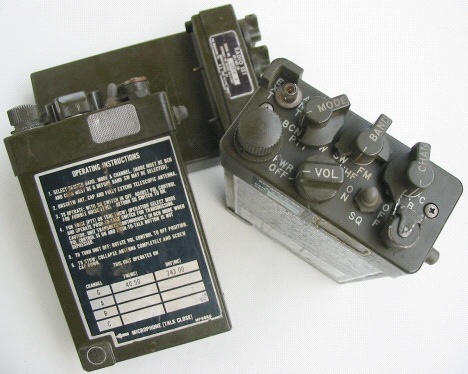

この写真の大判

  形状は非常にコンパクトで、専用電池を含む包絡外形は、１６０×９５×４５ｍｍです。天方向の面になる魅力的な操作パネル面には、選択スイッチ３つ、調節ツマミ１つ、トグルスイッチ１つ、ロッドアンテナ、外部出力コネクタ、イヤフォンジャックが旨く配置されています。
  また操作パネルの正面側面には小さな矩形スピーカが、ボディー正面の左下端にはマイクロフォンが配置されています。 スピーカとマイクロフォンの位置を隔てることで音声交話においてハウリングなくサイドトーン機能を実現しています。

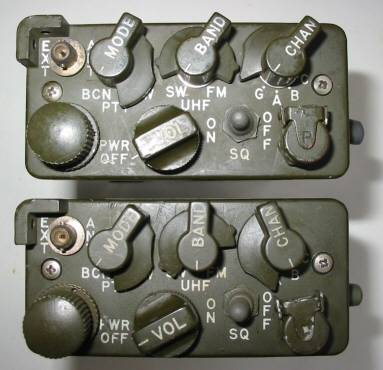

この写真の大判

  ３つの選択スイッチは、「ＭＯＤＥ」、「ＢＡＮＤ」、「ＣＨＡＮ（ＮＥＬ）」です。
  「ＭＯＤＥ」は、ＢＣＮ（こんなビーコン音の発信）、ＰＴＴ（音声による交話）、ＭＣＷ（可聴トーンの発信）の３つのポジションを持ちます。 ＭＣＷでは右側面にあるＰＴＴスイッチを電鍵代わりとしモールス信号を発信します。当局らの世代ではＡ２、Ｆ２と説明するのが最適です。
  「ＢＡＮＤ」は、ＳＷ（UHF､VHF交互のビーコン音発信）、ＵＨＦ（230〜250Ｍｃバンド）、ＦＭ（38〜42Ｍｃバンド）の３つのポジションを持ちます。この機械においてはＶＨＦバンドは物（ブツ）ドキュメント共に「ＦＭ」と表記されます。 ＳＷポジションはＭＯＤＥがＢＣＮ位置でかつＣＨＡＮをＧ（ガード）位置に置かない限り選択できないよう３つのツマミの外形を干渉させ機械的なインタロックによりガードチャンネルのみでＳＷＥＰＴ動作が許容されます。
  「ＣＨＡＮ」は４つのポジションを持ち、チャンネルを選択します。Ｇ（ガードチャンネル）、Ａ（Ａチャンネル）、Ｂ（Ｂチャンネル）、Ｃ（Ｃチャンネル）で、これらがＵＨＦ、ＶＨＦに対し効きます。
  「ＶＯＬ」と表記されたツマミは音量でスイッチ付きで電源スイッチになります。
操作面の右下にはイヤフォーンジャックがありゴムシート付のスプリングキャップが被り防水されています。
  「ＳＱ」と表記のゴムシールの被ったトグルスイッチはスケルチのＯＮ・ＯＦＦです。この機械はノイズスケルチとトーンスケルチ機能を持っています。
左下はロッドアンテナの収納キャップで、ネジ式の袋キャップになっています。 収納状態のアンテナは送信回路からスイッチで切り離されます。 左上の外部アンテナ出力コネクタは常時回路的に繋がってはいますが残念ながら５０オームではありません。
  なお、この機械を楽しむ上での難点は、専用電池が外形形状・外観デザイン上の一部を成しており、専用電池がもはや入手ができない今、真の外観の再現ができない点です。

■ 構成


＜受信系＞
  RECEIVER CONVERTERは局発回路とその逓倍回路を持ちＶＨＦにあってはFM RCVR INPUTを局発基本周波数でヘテロダインして１０ＭＨｚＩＦ信号に変換（シングルスーパー）、ＵＨＦにあってはUHF RCVR INPUT局発基本周波数の×４逓倍の信号と局発基本周波数で２回ヘテロダインして１０ＭｃＩＦ信号に変換（ダブルスーパー）します。FM 50MHz INJECTIONとある信号は基本局発信号（水晶発振周波数）をバッファした出力です。

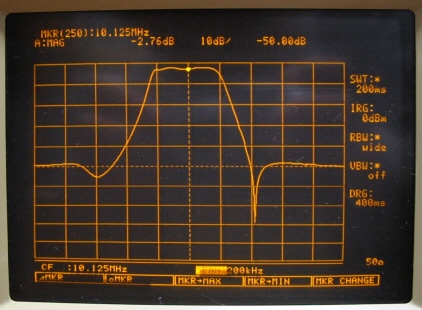

  10MHz BANDPASS FILTERは、中心周波数が１０．１２５ＭＨｚのクリスタルフィルタで、このような特性のものです。
  IF-AF AMPLIFIERは、ＩＦ増幅、ＡＭ復調、ＦＭ復調、スケルチ、ＡＦ増幅回路からなりスピーカを駆動します。

＜送信系＞
  MODULATORではマイク入力の音声処理、ビーコン・トーン信号の発生、ＦＭ変調信号への加工等を行います。
  UHF TRANSMITTERではMODULATORからのオーディオ信号で４０ＭＨｚ信号（VHFそのもの）をＡＭ変調し更に２００ＭＨｚと混合のうえ電力増幅し出力します。
  FM TRANSMITTERではMODULATORで得た１０ＭｃＦＭ変調信号と５０Ｍｃ台局発信号で４０Ｍｃ台に変換し電力増幅します。

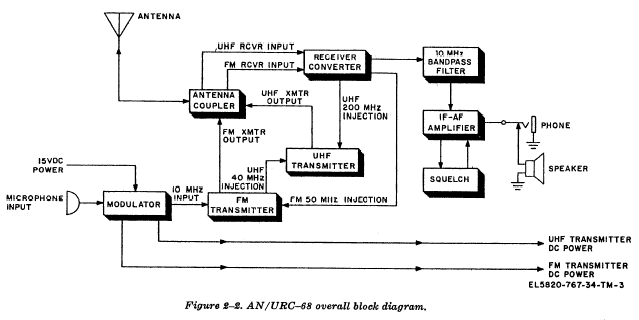

  上述のモジュール間接続を含む機内のオーバオール接続図を掲げますので楽しんでください。アンテナ下のＳ６はロッドアンテナの一番底部を本体から引き出すことでＯＮになる接点です。非常周波数での動作チェックの際に極く最小の電波輻射になるよう配慮がしてあります。
  なお、両バンド周波数と水晶の詳しい周波数関係は後に説明します。

■ 構造

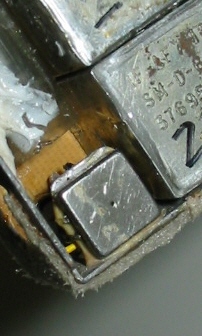

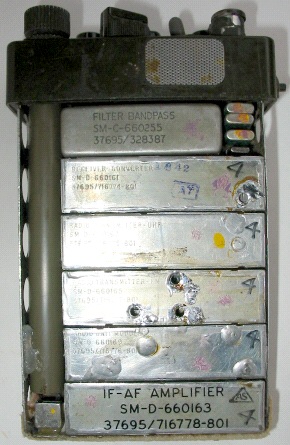

  主基板の上に下記に示す６種類のモジュールと局発水晶をプラグインする極シンプルな構造です。 左下隅の四角いものは ダイナミックマイクロフォンエレメント、その上のＯＤ色のものは、ロッドアンテナを絶縁するスリーブです。

この写真の大判

種類 番号  備考  Filter Bandpass SM-C-660255, 37695/328387   Receiver-Converter  SM-D-660161, 37695/716744-801  　  Radio Transmitter-UHF  SM-D-660167, 37695/716775-801 　 Radio Transmitter FM SM-D-660165, 37695/716777-801 　 Radio Unit Modulator SM-D-660169, 37695/716776-801 　 IF-AF Amplifier SM-D-660163, 37695/716778-801

■ V/UHF周波数対水晶の周波数関係

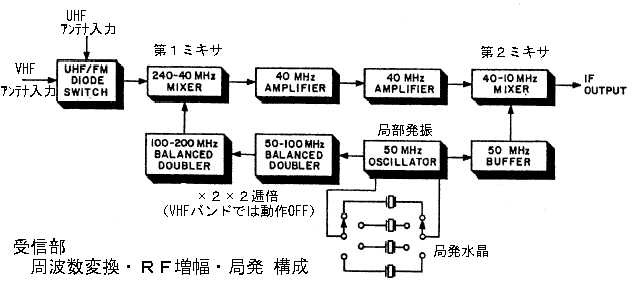

  ＵＲＣ-６８は、ＶＨＦバンドに対しては第１中間周波数が１０．１２５Ｍｃのシングルスーパー構成で、局発はアッパー側です。 上のブロック図において局発、右のバッファ、第２ミキサ、ＩＦ出力の流れです。よって
        局発水晶周波数＝目的周波数＋１０．１２５Ｍｃ
目的周波数（レンジ）として３８〜４２Ｍｃなので４８〜５２Ｍｃの水晶が実装されます。
  ＵＨＦバンドに対しては第１中間周波数がＶＨＦ周波数、第２中間周波数が１０．１２５Ｍｃのダブルスーパー構成で、第１局発は水晶周波数×４逓倍、ロワー側となります。 第２局発は局発水晶周波数でアッパー側です。上のブロック図において局発から×２×２逓倍を経て第１ミキサへ、更に第２ミキサを得て１０．１２５ＭｃＩＦとなります。これらより
        局発水晶周波数＝目的周波数÷５＋１０．１２５Ｍｃ
となります。
  なお、ＶＨＦバンドにおいては第１ミキサへのローカル信号は、ＢＡＮＤスイッチの接点により２つの２逓倍回路への電源が断たれＯＦＦ（ローカル信号なし）となり、アンテナからのＶＨＦ受信信号が第１ミキサを単純に通過します。 このためＶＨＦバンドにおいては周波数変換を担うミキサは第２ミキサだけになりシングルスーパーを構成します。
  局発水晶はＶＨＦ，ＵＨＦ共通ですから、結果的には以下の運用周波数となります。
    ＶＨＦバンドでは ---> 局発水晶周波数−１０．１２５Ｍｃ
    ＵＨＦバンドでは ---> 局発水晶周波数×５−１０．１２５Ｍｃ
例えば、５０．６２５Ｍｃの局発水晶を実装すると
    ＶＨＦバンドでは ---> ４０．５Ｍｃ
    ＵＨＦバンドでは ---> 　２４３Ｍｃ
となります。
  ５台中４台のＵＲＣ-６８には次の水晶が実装されていました。

Channel  Xtal VHF UHF remarks  Ｇ   50.625   40.5   243   guardchannel  Ａ 49.025 38.9 235 　 Ｂ 50.225 40.1 241 　 Ｃ なし − −
