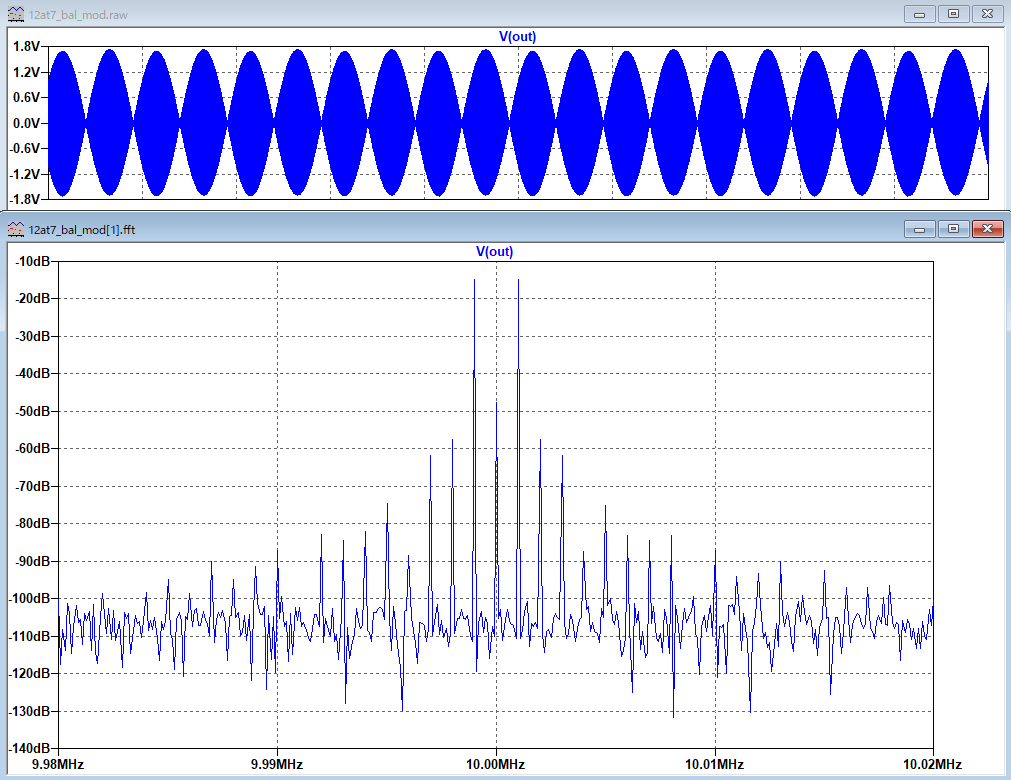

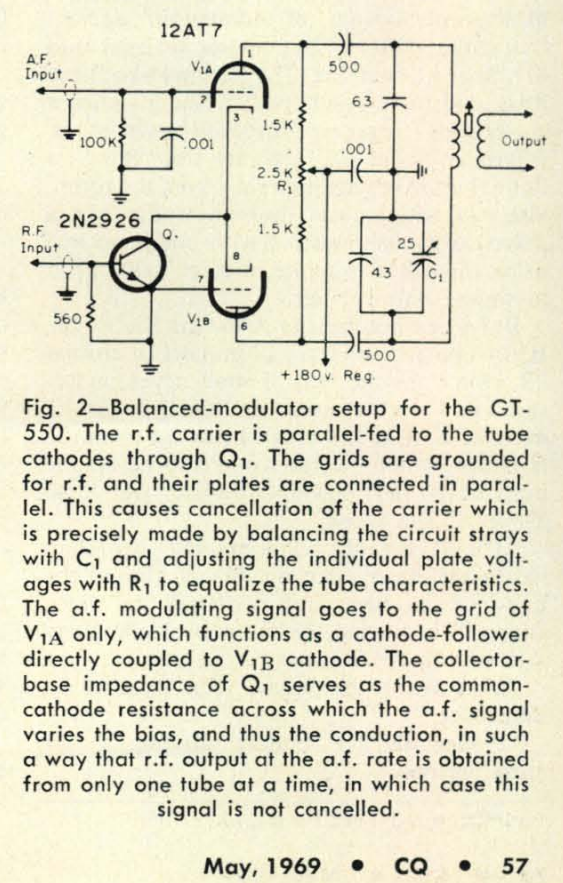

昔、4エリアのOMから球でバラモジ作るならコイルが少なくて楽なので1石使ってこれが良いと教えてもらった回路です。トランジスタは共通カソード抵抗として働かせます。回路モデル上でもバランス抵抗と共振コンデンサ中点の調整をしっかりとしないと（FFT図のように）キャリアサプレッションが今一つなのは片翼がグランデッドグリッドなのでゲインと電極間容量の影響の違いによるようです。

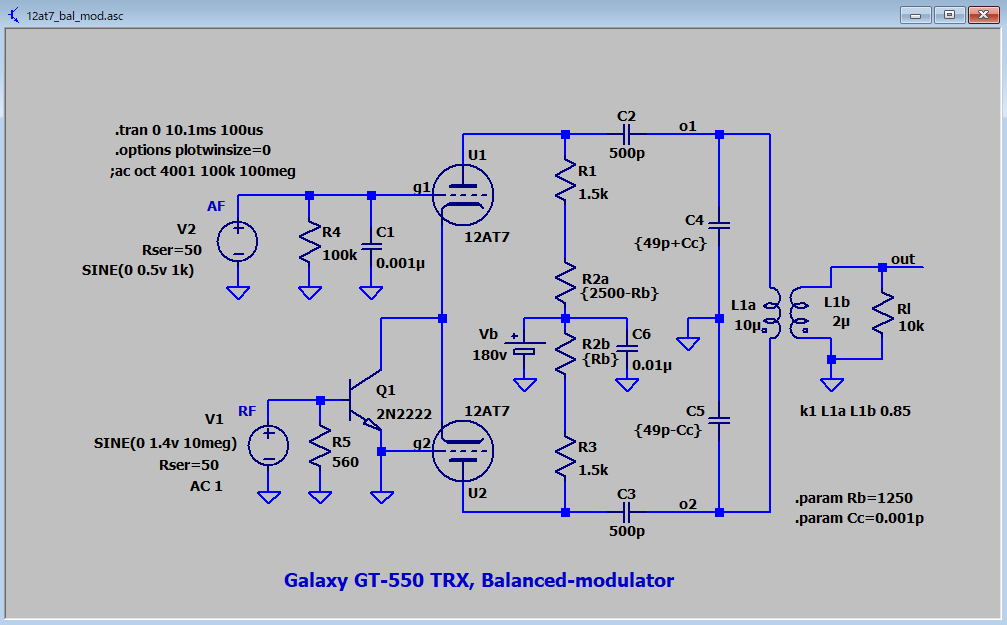

回路シミュレーションは、キャリア10MHz、ベースバンド信号1KHzシングルトーンです。
